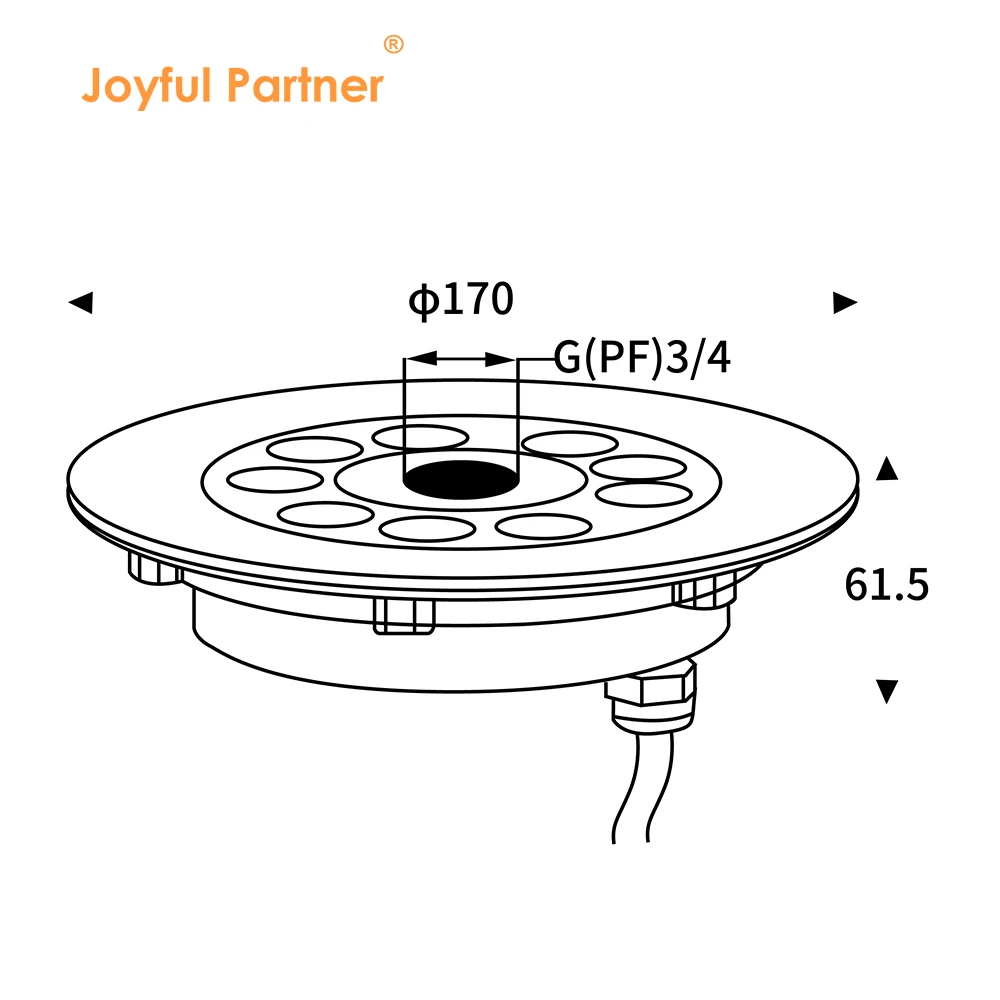

JP9409X(Ø 170mm)
Wasserdichte Bewertung: IP68
Material: Hartverchromte Form in Form von 304# oder 316L# Edelstahl
Modell: 9409X / 9409XB Serie
Zertifizierung: IP68, RoHS, CE
Professionelles zentrales Auswurf-Brunnenlicht, speziell für Trockenstrahl- und musikalische Wasserelementinstallationen entwickelt.
Verfügt über eine robuste, profilförmige 304#- oder 316L#-Edelstahlkonstruktion für maximale Korrosionsbeständigkeit in untergetauchten Umgebungen.
Ausgestattet mit einem hochfesten 10 mm gehärteten Glas und IK09-Aufprallfestigkeit, um starken Fußgängerverkehr und Wasserdruck standzuhalten.
Integriert in leistungsstarke LED-LEDs von CREE und OSRAM, die eine brillante und energieeffiziente Beleuchtung für markante Plätze liefern.
Ausgestattet mit einem speziellen zentralen Loch [G(PF)3/4] für eine nahtlose Integration mit Wasserdüsen und Brunnenpumpen.
Zuverlässiger IP68-Tauchschutz wird durch präzise geformte Silikondichtungen und PG11-vernickelte Kupferkabelverschraubungen gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
94091 / 94091B |
9x1W-LED |
8°/15°/25°/30°/45°/60° |
9.4 |
DC12V/DC24V |
09 |
|
94092 / 94092B |
9x2W LED |
8°/15°/25°/30°/45°/60° |
19.2 |
DC12V/DC24V |
09 |
|
94093 / 94093B |
9x1W RGB-FÜHRUNG |
8°/15°/25°/30°/45°/60° |
9.0 |
DC12V/DC24V |
09 |
|
94094 / 94094B |
9x2W RGB LED |
8°/15°/25°/30°/45°/60° |
17.4 |
DC12V/DC24V |
09 |
|
94096 / 94096B |
9x3W RGB3in1 LED |
8°/15°/25°/30°/45°/60° |
26.1 |
DC12V/DC24V |
09 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Frontcover & Wohnraum |
Hartverchromte Leisten in Form von 304# oder 316L# Edelstahl |
|
Glas |
Gehärtetes Glas T=10 mm |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Kabeldrüse |
IP68 PG11 nickelbeschichtetes Kupfer |
|
LED |
Hochleistungs-CREE & OSRAM LED |
|
PCB |
Ausgezeichnete Wärmeleitfähigkeit, Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Fahrer |
Konstanter Stromausgang. Einfarbige LED = 3-Stromkreis-Ausgang. RGB-LED = 3-Stromkreis-Ausgang. RGB 3in1 LED = 6-Stromkreis-Ausgang |
|
Anwendungsumgebung |
Wassertemperatur zwischen -20°C ~ 40°C, weniger als 1,0 Meter Tiefe |
|
Stromkabel |
H05RN-F 2*0,75mm² L=2m (einfarbig) / H05RN-F 4*0,75mm² L=2m (für RGB) |

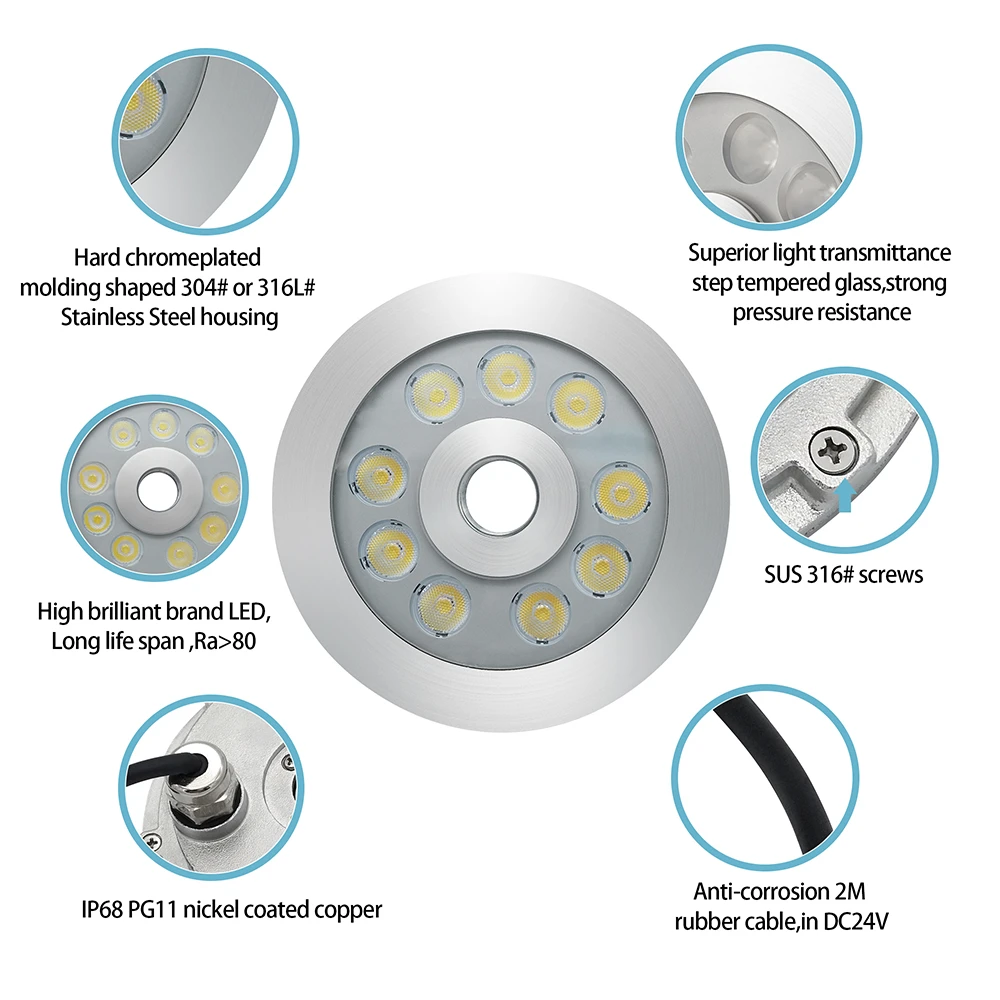

Verchromter 304 oder 316L Stahl: ein hartbeschichtetes Gehäuse mit gehärtetem 10 mm Glas und einer IP68 PG11 vernickelten Drüse.
Mit einem Konstantstromtreiber und OSRAM-LED
