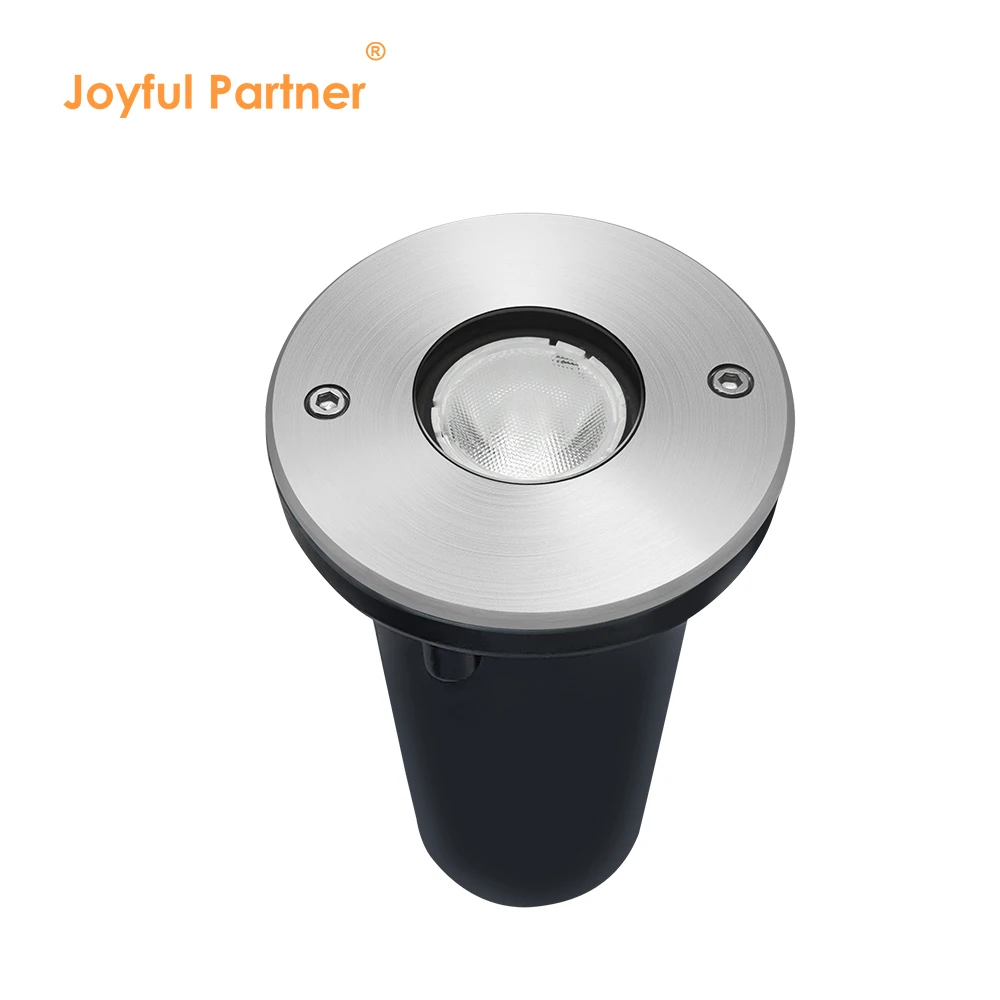

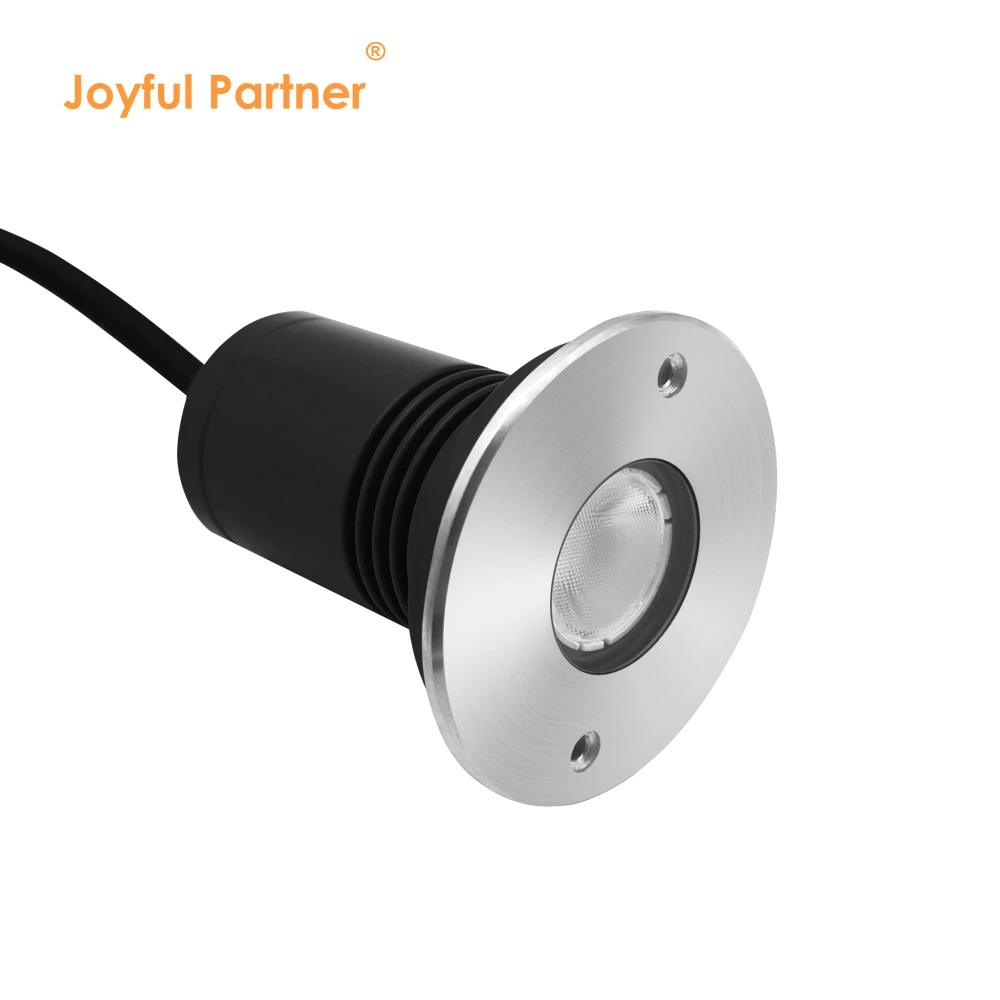

84311(Ø 68mm)
Material: SS304/SS316 Frontdeckel
Modell: 8431X-Serie
Zertifizierung: IP67, RoHS, CE
Professionelle Mini-LED-Untergrundbeleuchtung, die für anspruchsvolle architektonische Fassaden- und Landschaftsbeleuchtung konzipiert ist.

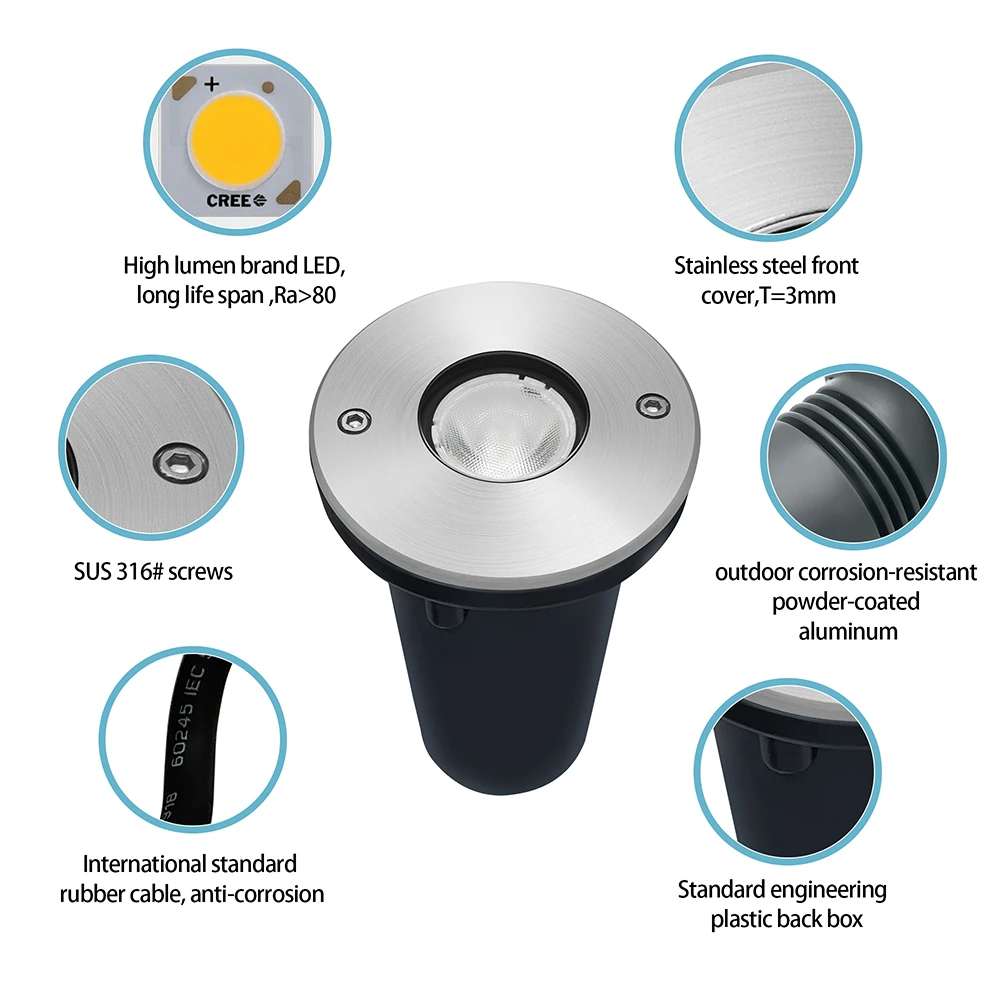

Verfügt über hochwertige SUS 304# oder 316# Edelstahl-Frontabdeckungen in Kombination mit einem robusten, pulverbeschichteten Aluminiumgehäuse.
Ausgestattet mit einem 8 mm dicken gehärteten Stufenglas, das eine Hochdruckkapazität von 780 kg für Fußgängerbereiche bietet.
Fortschrittliche asymmetrische Linsentechnologie (18°x28° P10°) gewährleistet eine gleichmäßige und gezielte Lichtberührung für vertikale Flächen.

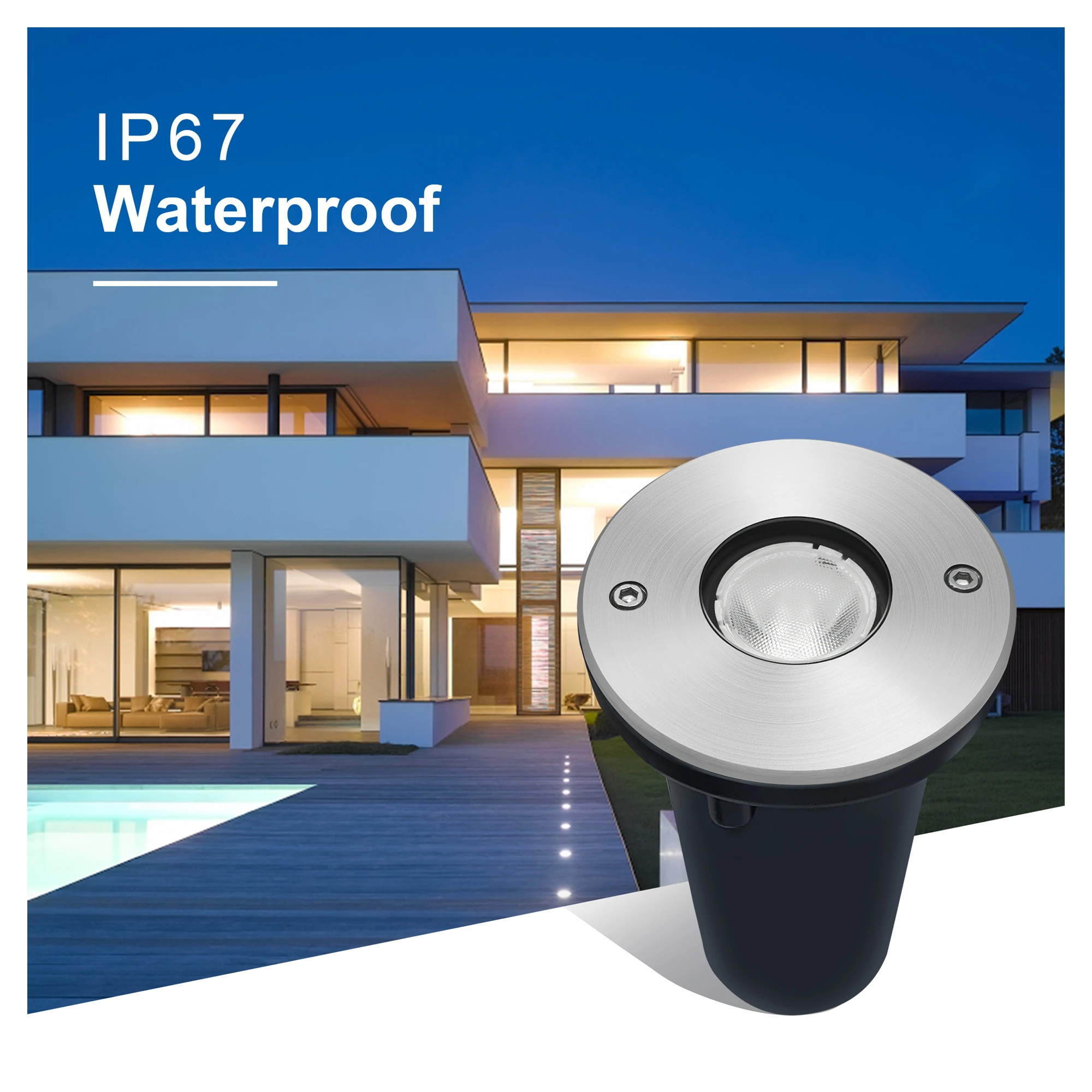

Zuverlässiger IP67-Wasserschutz wird durch das Formen von geformten Silikondichtungen und robusten ABS-Montagehüllen gewährleistet.
Unterstützung für hocheffiziente Einfarb-, RGB-3in1- und RGBW-4in1-Farbsteuerung.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
84311(H/AS) |
1x1W LED |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V / AC100-240V |
08 |
|
84312(H/AS) |
1x2W LED |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V / AC100-240V |
08 |
|
84316(AS) |
1x3W RGB3in1 LED |
30°/45°/60° |
3.1 |
DC12V/DC24V |
08 |
|
84319 |
1x5W RGBW4in1 LED |
30°/45°/60° |
5.0 |
DC12V/DC24V |
08 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
Gehärtetes Stufenglas T=7 mm |
|
Glasdruckkapazität |
Gesamtfläche = 1700 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einfarb/hohe Spannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse (optional) |
ABS |
