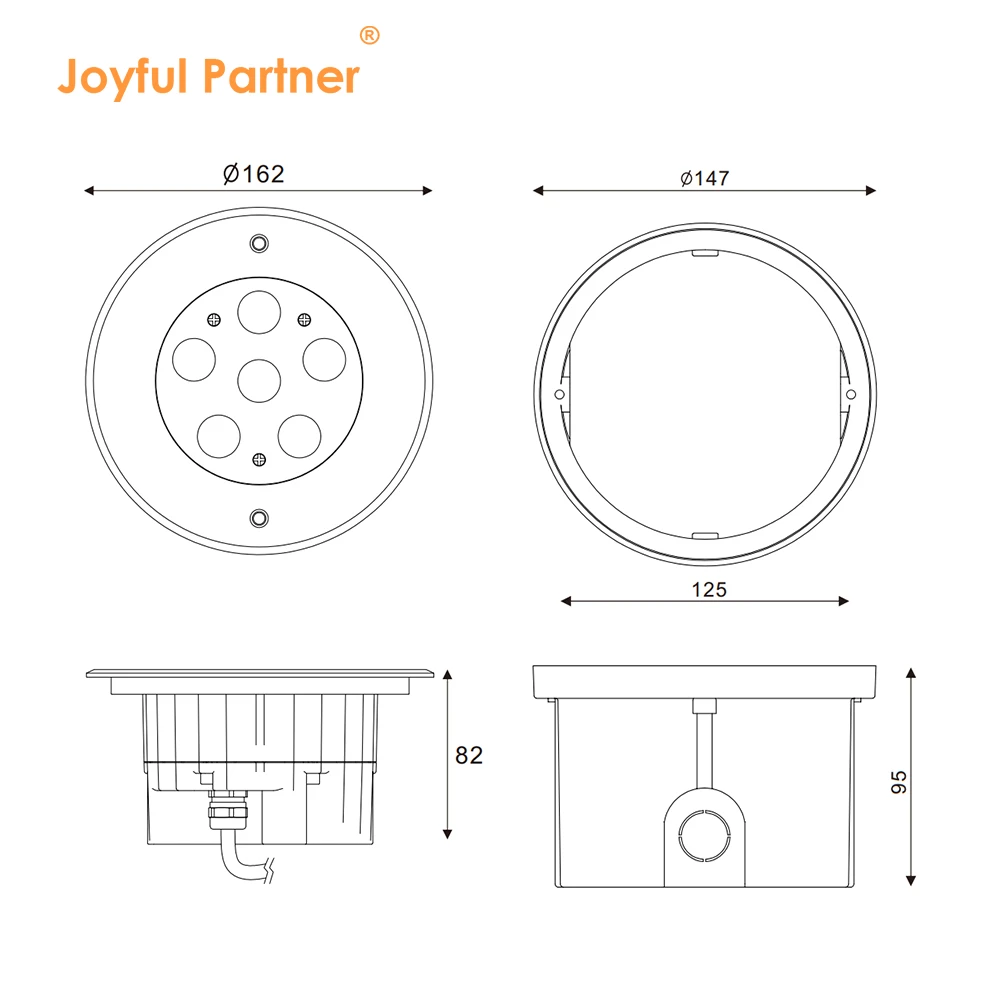

8266X(Ø 162 mm)
Wasserdichte Bewertung: IP67
Material: SS304/SS316 Frontdeckel
Modell: C8266X-Serie
Zertifizierung: IP67, RoHS, CE
Für Landschaftsgehwege konzipiert, bewältigt diese erdgelagerte LED-Aufwärtsleuchte wiederholenden Überrolldruck durch ihre 8 mm gestufte, gehärtete Glasoberfläche.
Mit einem tiefgrau pulverbeschichteten Aluminiumgehäuse ausgestattet, erreicht diese Bodenarmatur eine IK08-Aufprallleistung und eine Walkover-Kapazität von 2450 kg.
Angeboten mit 304- oder 316-Edelstahl-Frontplatten in kreisförmigen oder quadratischen Profilen sowie mit Wechsel- und Gleichstrom-Versionen, passt sich dieses Aufwärtslicht den Anforderungen des Standorts an.

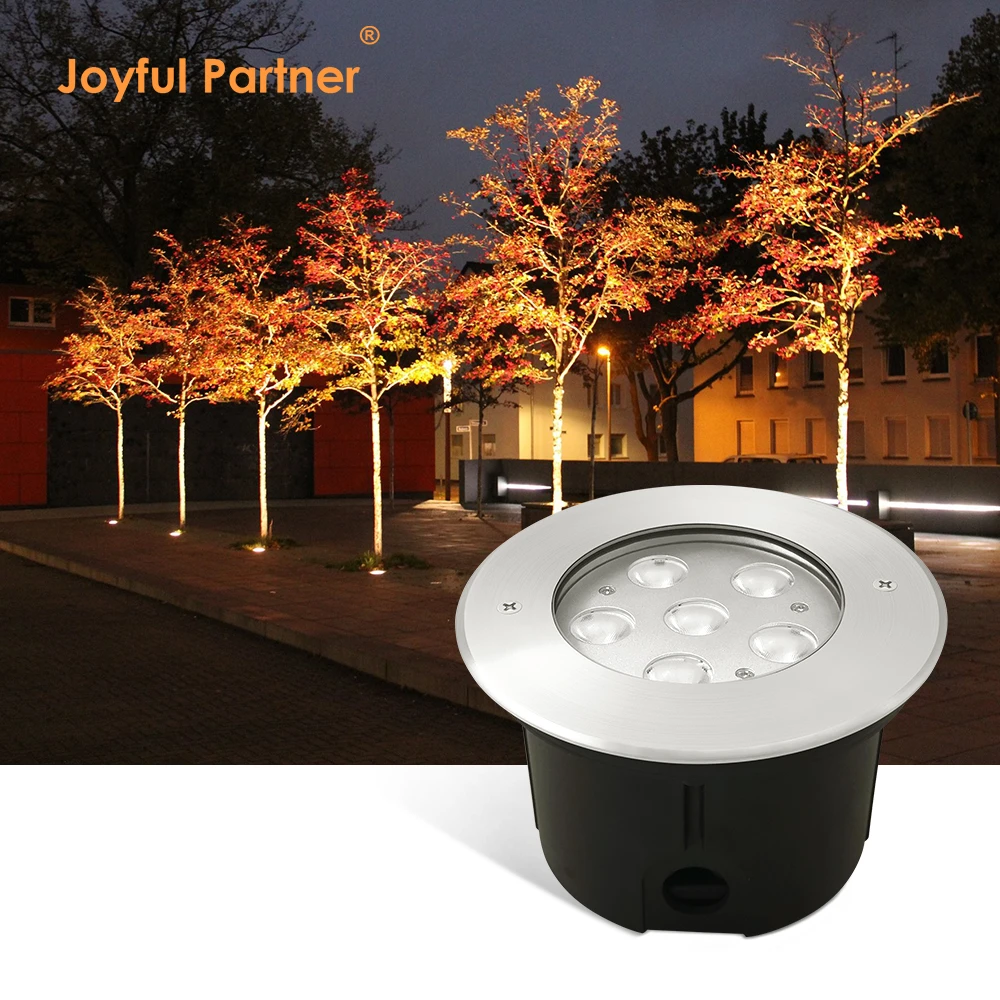

Ideal für Akzentbeleuchtung von Bäumen entlang der Gehwege, bietet dieses Bodenlicht 8 bis 60 Grad Lichtstrahl sowie RGB3in1-Farboptionen.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
C82661(S/H/AS) |
6x1W LED |
8°/15°/25°/30°/45°/60° |
6.3 |
DC24V/AC100-240V |
08 |
|
C82662(S/H/AS) |
6x2W LED |
8°/15°/25°/30°/45°/60° |
13.2 |
DC24V/AC100-240V |
08 |
|
C82663(S/AS) |
6x1W RGB LED |
8°/15°/25°/30°/45°/60° |
6.0 |
DC12V/DC24V |
08 |
|
C82664(S/AS) |
6x2W RGB LED |
8°/15°/25°/30°/45°/60° |
12.5 |
DC12V/DC24V |
08 |
|
C82666(S/AS) |
6x3W RGB3in1 LED |
25°/30°/45°/60° |
18.3 |
DC24V |
08 |

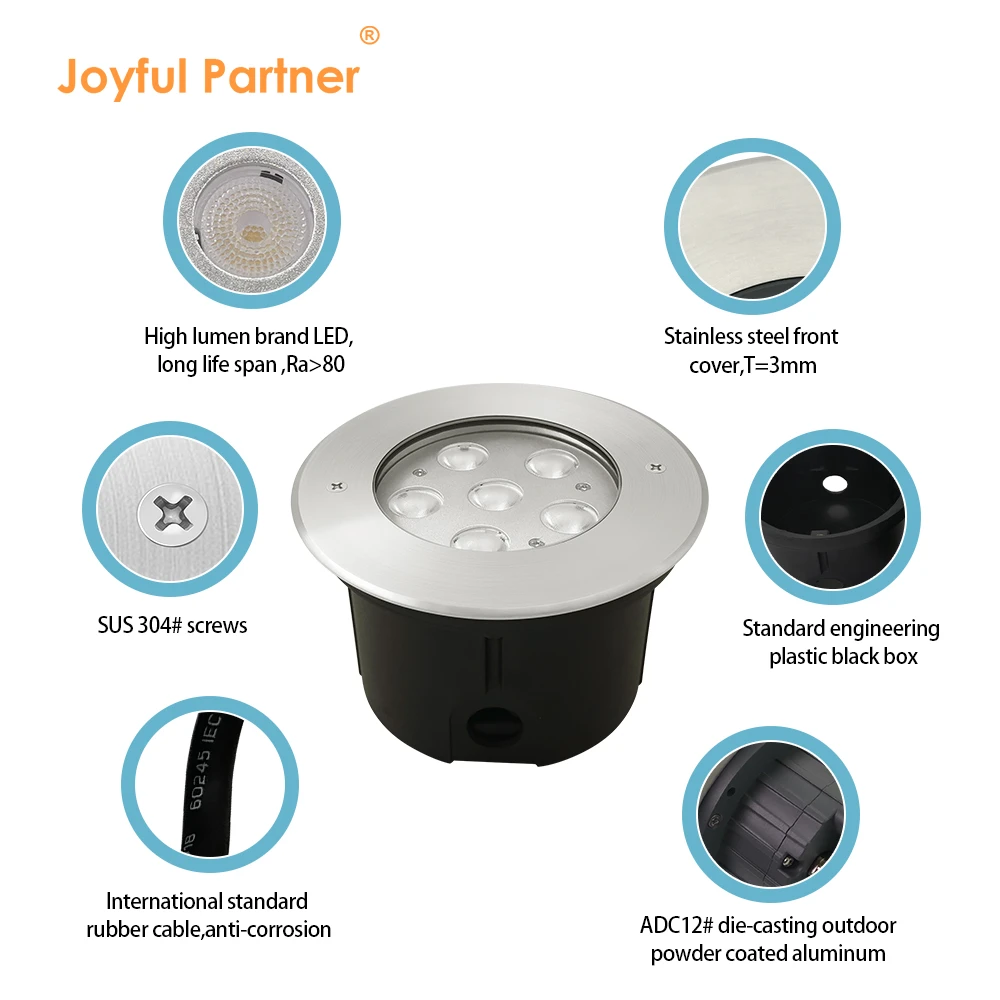

Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
Gehärtetes Stufenglas T=8 mm |
|
Glasdruckkapazität |
Gesamtfläche = 2450 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einfarb/hohe Spannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse |
ABS |
