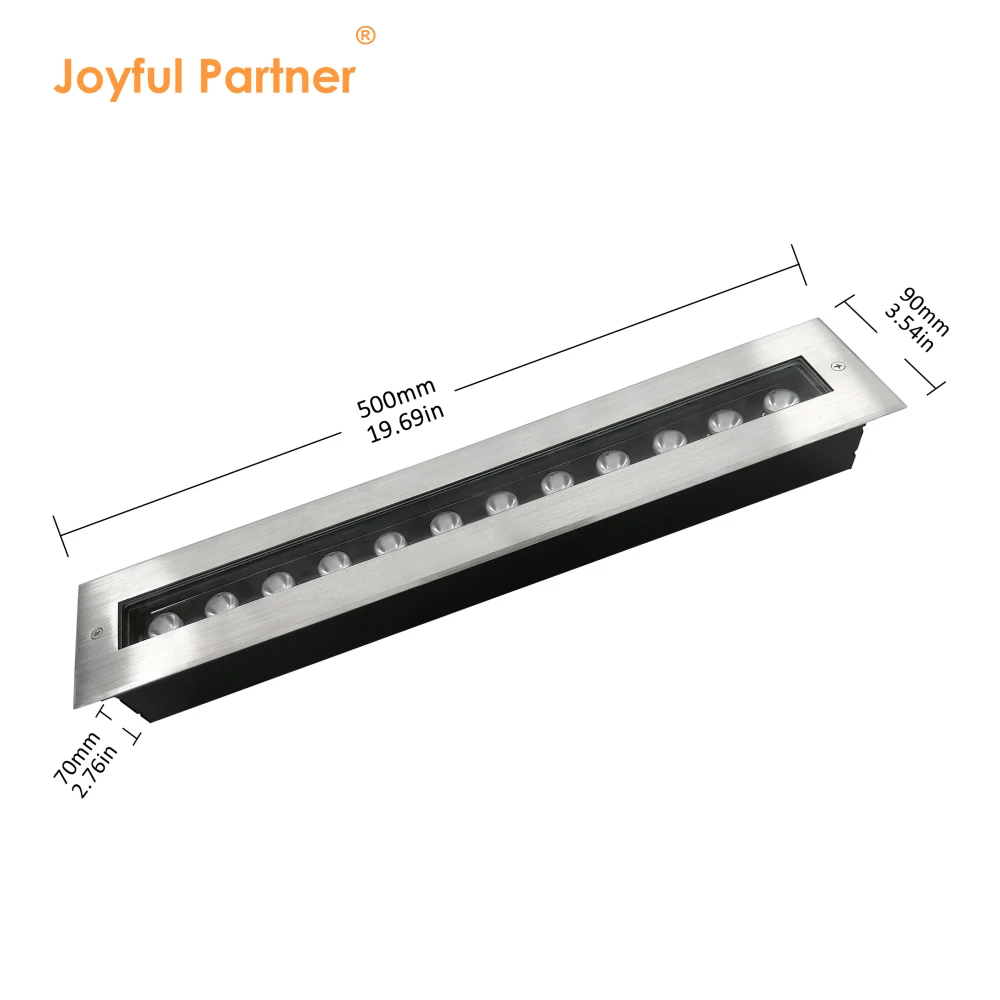

820512X(L500*W90*H65mm)
Wasserdichte Bewertung: IP67
Material: SS304/SS316 Frontdeckel
Modell: 820512X-Serie
Zertifizierung: IP67, RoHS, CE

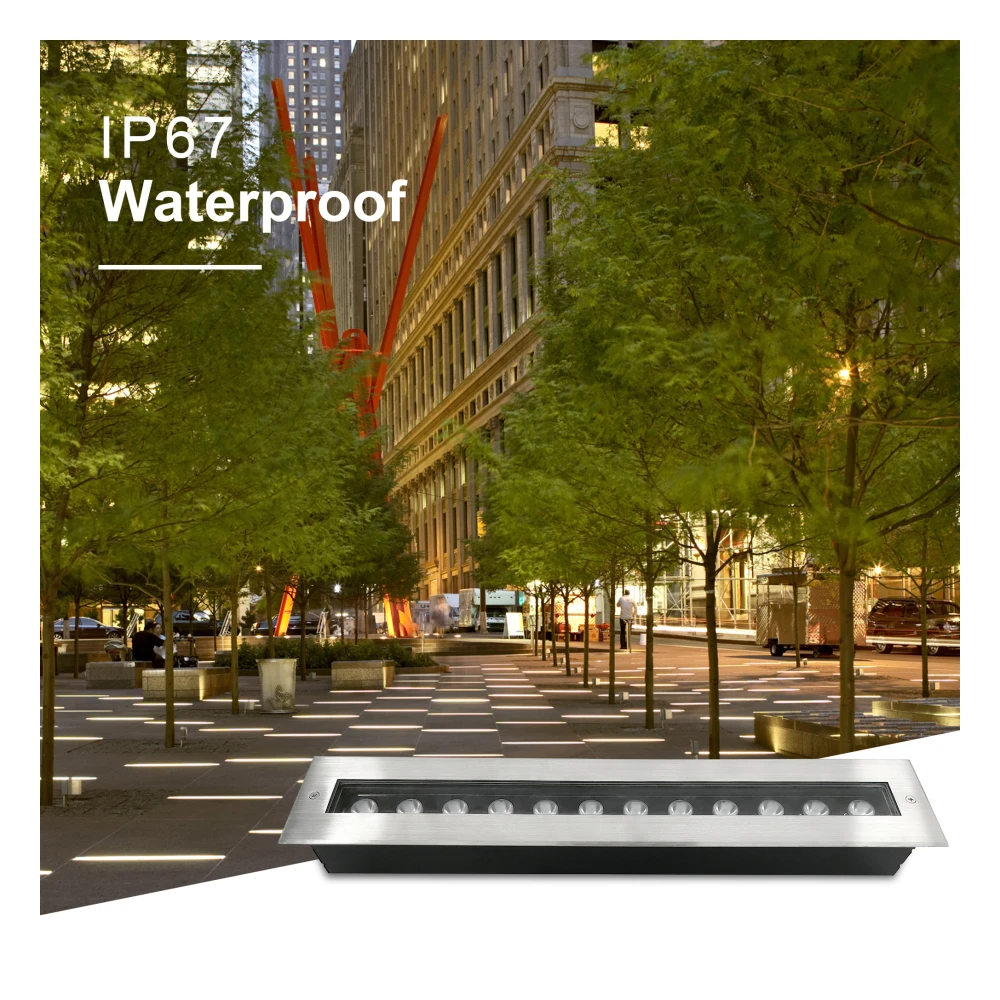

Hochleistungs-Linearwandreiniger für eine kraftvolle architektonische Fassade und Parkwegbeleuchtung.

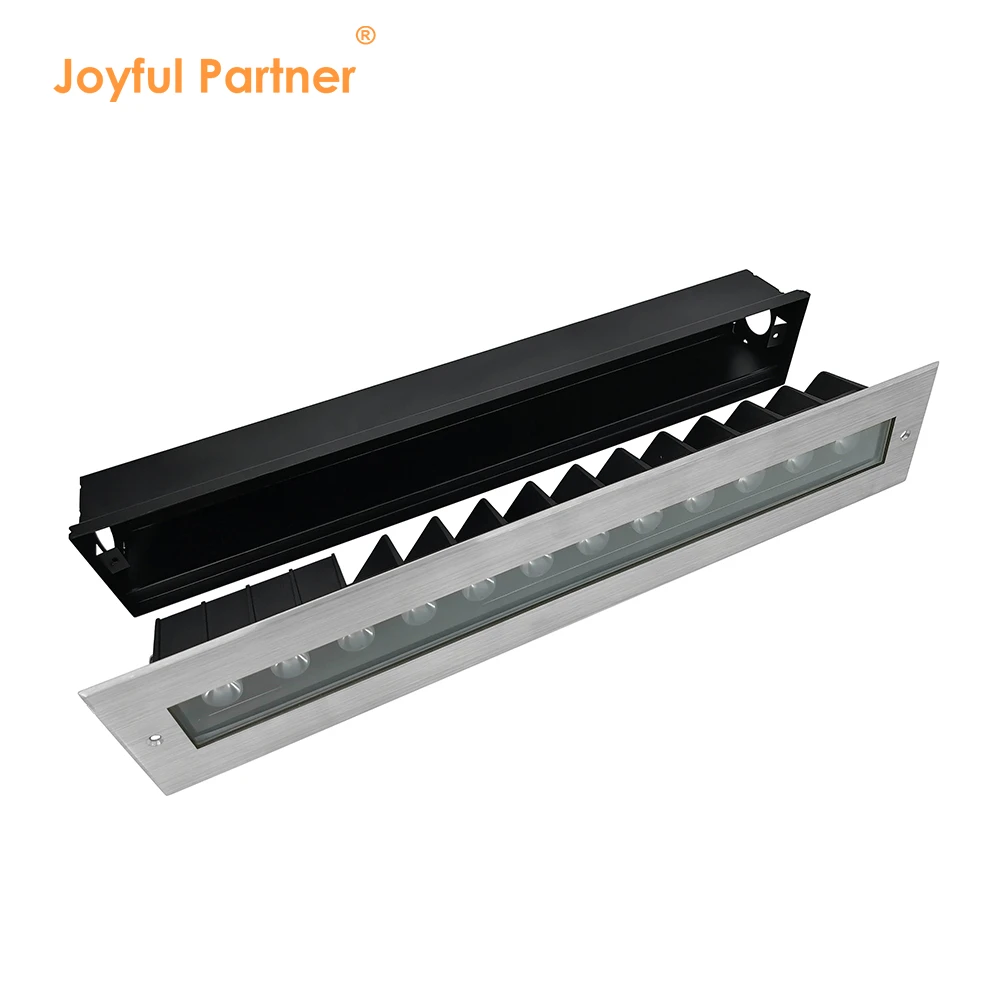

Verfügt über hochwertige Edelstahlleisten 304# oder 316# in Kombination mit einem robusten, pulverbeschichteten Aluminiumgehäuse für höchste Haltbarkeit.
Ausgestattet mit einem 7 mm dicken gehärteten Stufenglas, das eine Flächendruckkapazität von 1700 kg für die öffentliche Sicherheit bietet.
Ein fortschrittliches optisches Linsensystem (Effizienz ≥85 %) bietet vielfältige Strahlwinkel von 8° bis 60°, einschließlich spezieller asymmetrischer Optionen von 10x45°.
Erhältlich in vielseitigen Längen (500 mm/1000 mm) und Watt-Konfigurationen von 12W bis 48 W, um unterschiedlichen globalen technischen Anforderungen gerecht zu werden.
Zuverlässige Außenleistung wird durch das Gießen von geformten Silikondichtungen und einer IK08-Stoßfestigkeit gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
8205121(AS/H) |
12x1W LED |
8°/15°/25°/30°/45°/10x45° |
12 |
DC24V / AC100-240V |
08 |
|
8205122(AS/H) |
12x2W LED |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210241(AS/H) |
24x1W LED |
8°/15°/25°/30°/45°/10x45° |
24 |
DC24V / AC100-240V |
08 |
|
8210242(AS/H) |
24x2W LED |
8°/15°/25°/30°/45°/10x45° |
48 |
DC24V / AC100-240V |
08 |

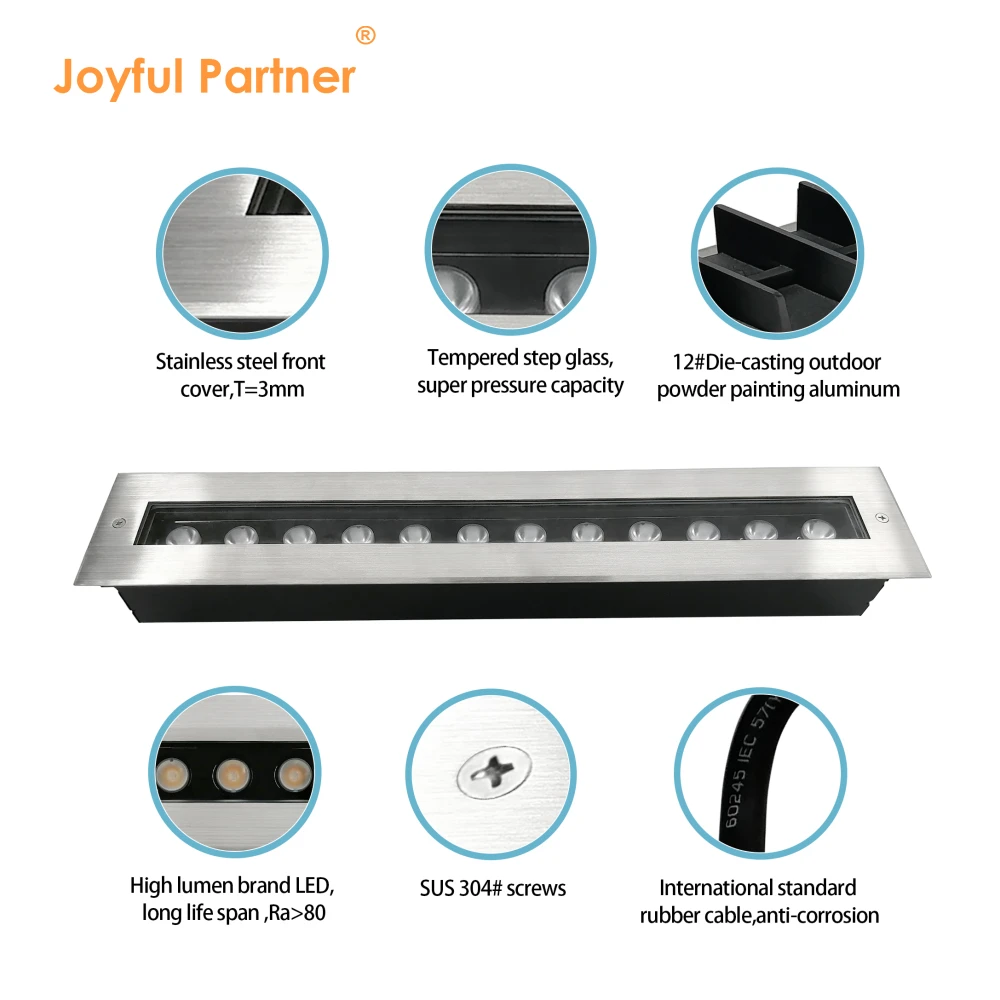

Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
Gehärtetes Stufenglas T=7 mm |
|
Glasdruckkapazität |
Gesamtfläche = 1700 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einfarb/hohe Spannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse |
ABS |
