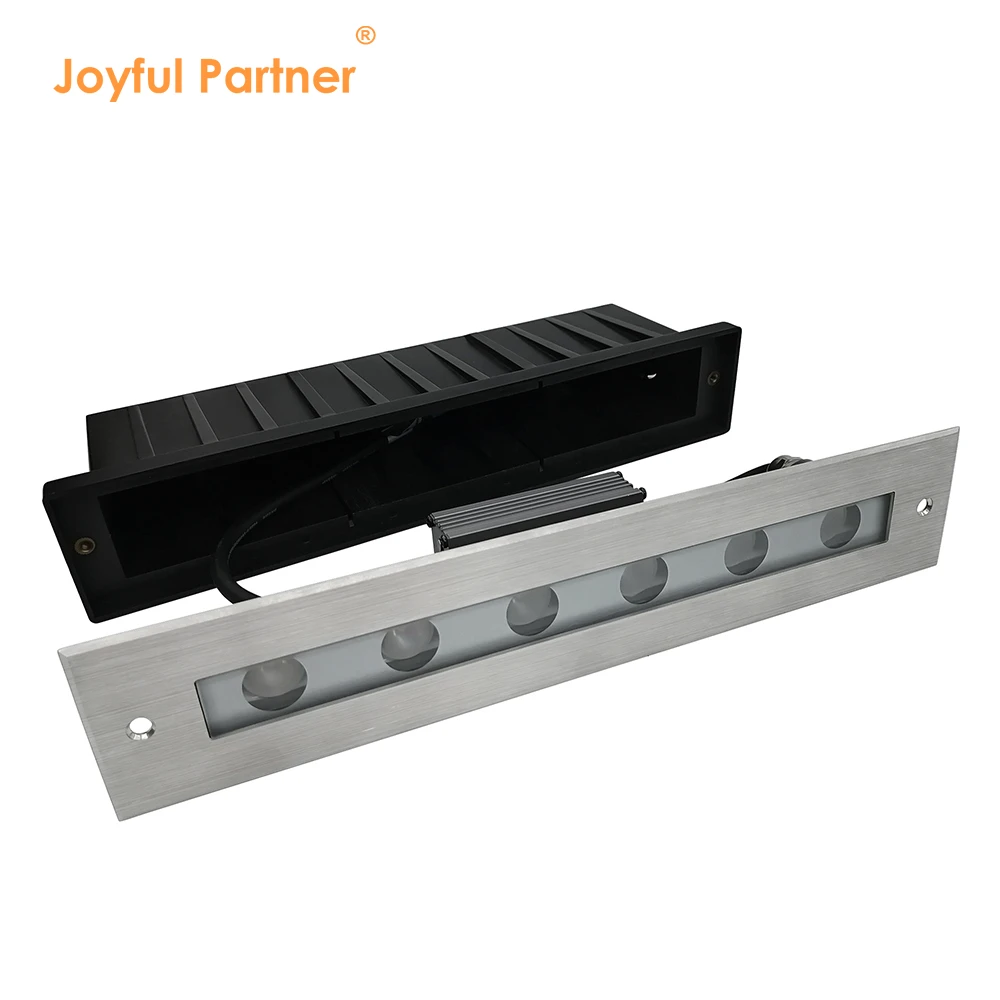

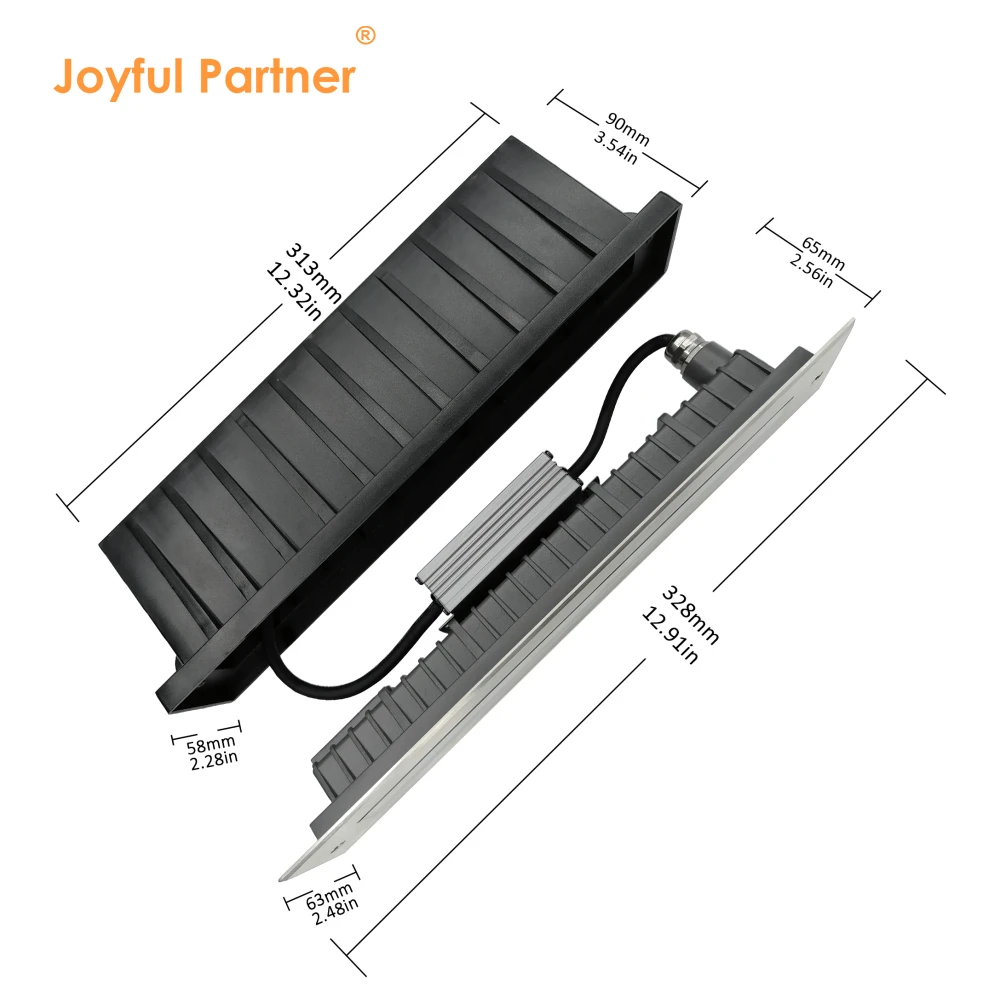

82046X(L328*W63*H65mm)
Wasserdichte Bewertung: IP67
Material: SS304/SS316 Frontdeckel
Modell: 82046X-Serie
Zertifizierung: IP67, RoHS, CE

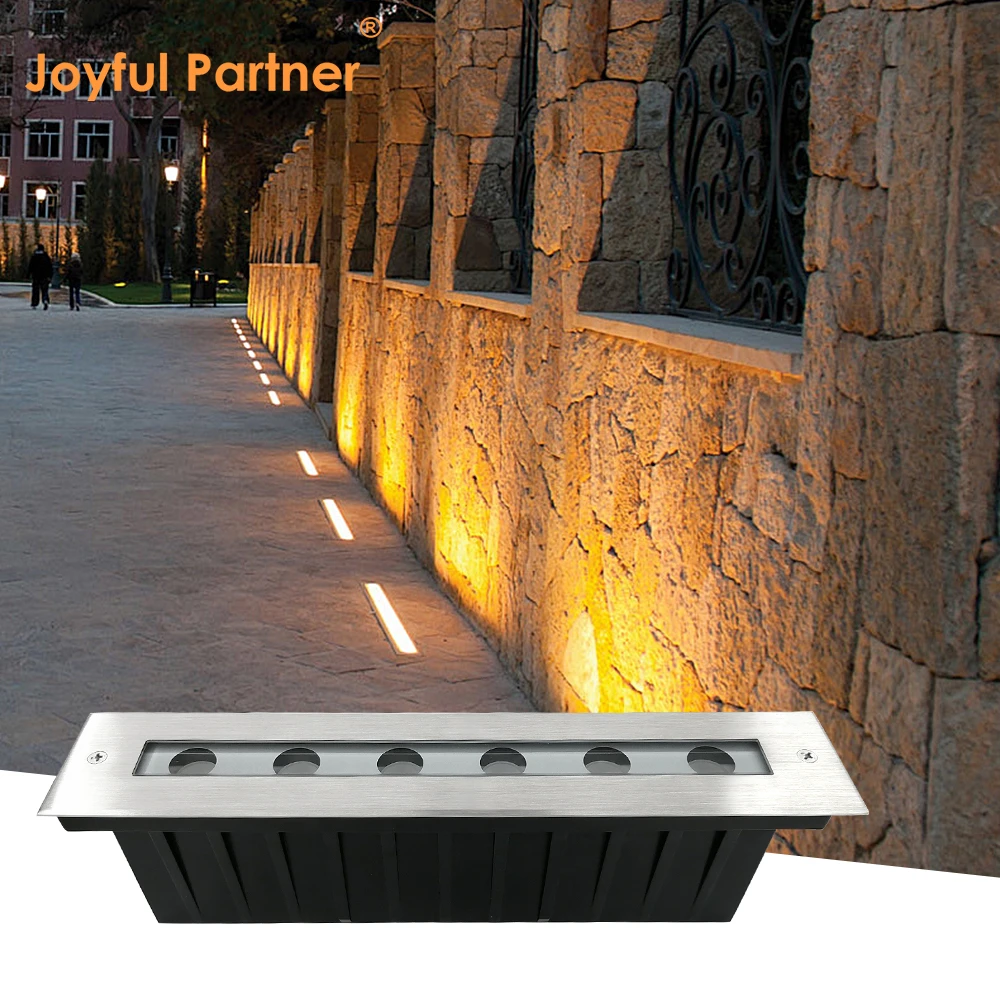

Professionelle lineare Bodenbeleuchtung, die für hochwertige architektonische Fassaden- und Gehwegbeleuchtung konzipiert ist.

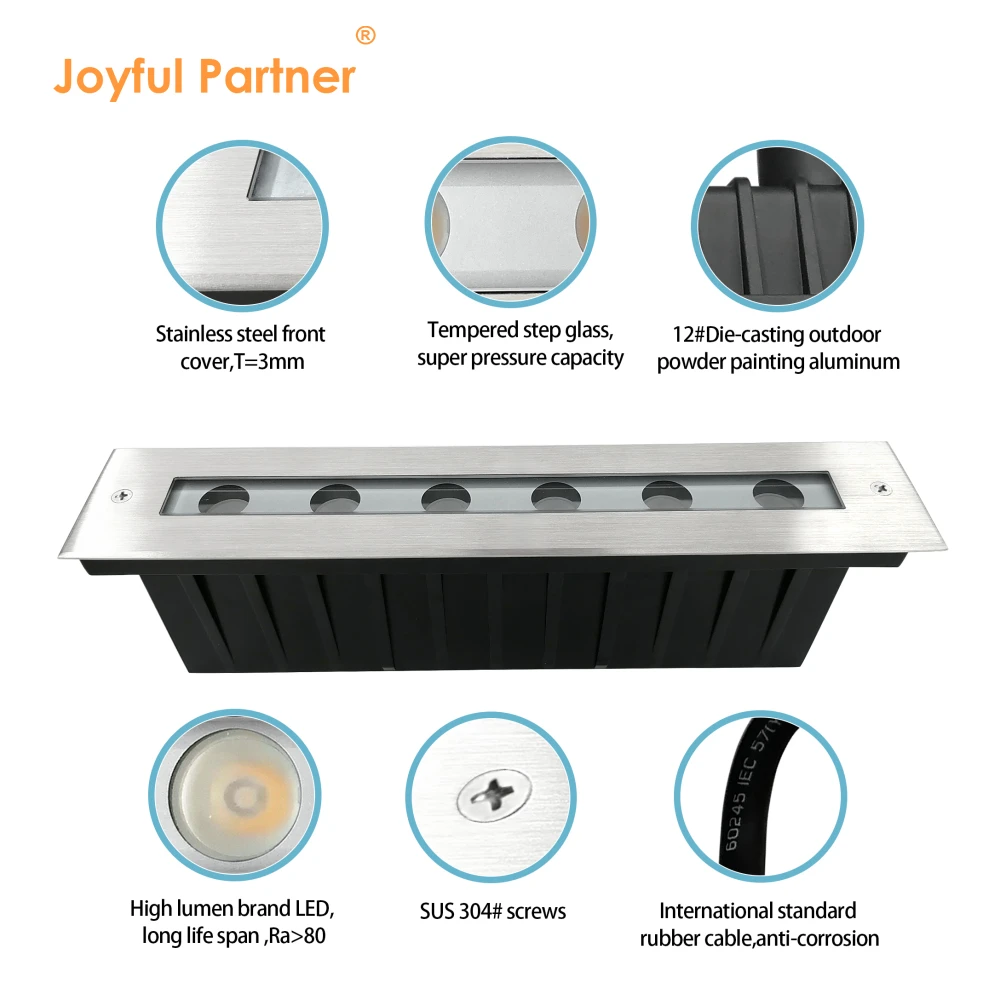

Verfügt über eine hochwertige 304- oder 316-Edelstahlabdeckung in Kombination mit einem robusten, pulverbeschichteten Aluminiumgehäuse.
Ausgestattet mit einem 7 mm dicken gehärteten Stufenglas, das eine Volldruckkapazität von 1700 kg für Fußgängersicherheit bietet.
Fortschrittliches optisches Linsensystem (Effizienz ≥85 %) bietet Strahlwinkel von 8° bis 60° einschließlich spezieller 10x45° asymmetrischer Optionen.
Enthält Optionen für mattes Glas (Diffusor) für weiche, gleichmäßige Lichteffekte ohne sichtbare LED-Hotspots.
Zuverlässige Außenleistung wird durch das Gießen von geformten Silikondichtungen und einer IK08-Stoßfestigkeit gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
820431(AS/H) |
3x1W-LED |
8°/15°/25°/30°/45°/10x45° |
3.2 |
DC24V/AC100-240V |
08 |
|
820432(AS/H) |
3x2W LED |
8°/15°/25°/30°/45°/10x45° |
6.6 |
DC24V/AC100-240V |
08 |
|
8204067(H) |
SMD3030*6 Stück |
Milchglas (Diffusor) |
3.1 |
DC24V/AC100-240V |
08 |
|
820461(AS/H) |
6x1W LED |
8°/15°/25°/30°/45°/10x45° |
6.3 |
DC24V/AC100-240V |
08 |
|
820462(AS/H) |
6x2W LED |
8°/15°/25°/30°/45°/10x45° |
12.6 |
DC24V/AC100-240V |
08 |
|
8204107(H) |
SMD3030*12 Stück |
Milchglas (Diffusor) |
6.3 |
DC24V/AC100-240V |
08 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
304 oder 316 Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
Gehärtetes Stufenglas T=7 mm |
|
Glasdruckkapazität |
Gesamtfläche = 1700 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einfarb/hohe Spannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|

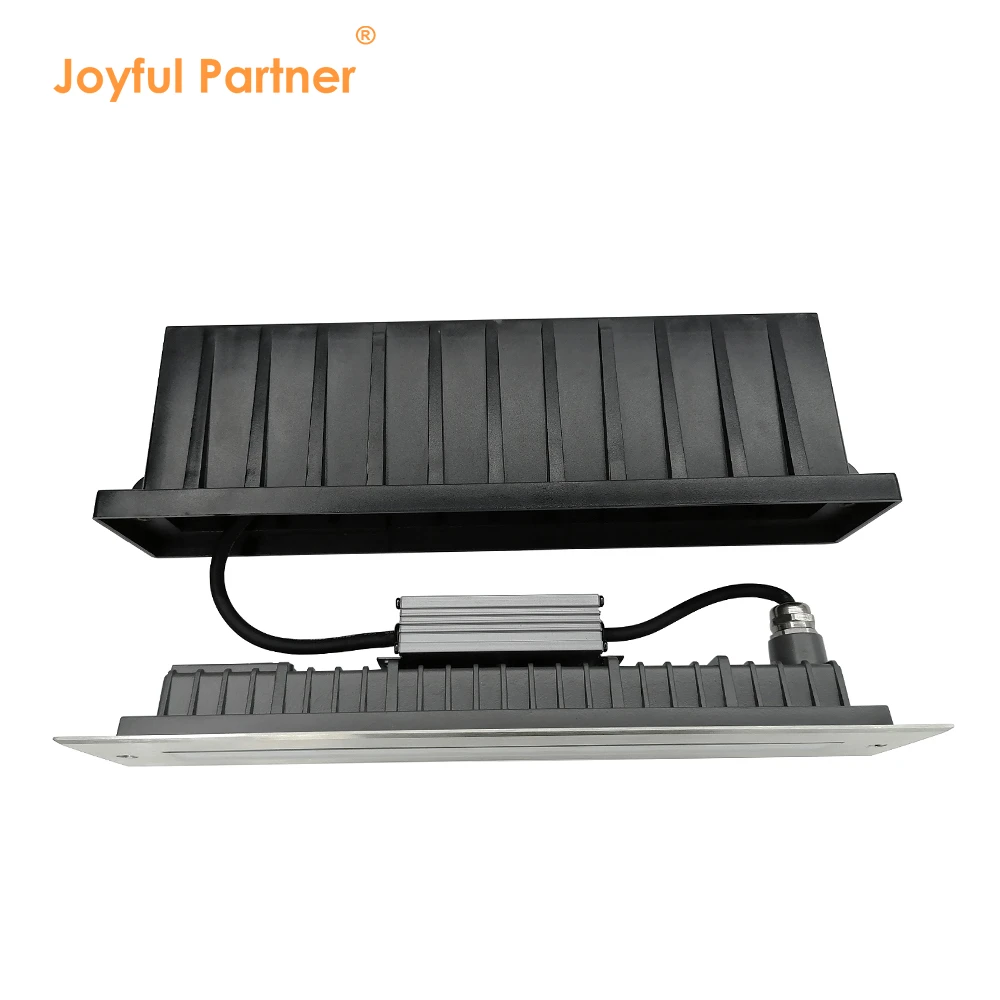

Montagehülse |
ABS |
