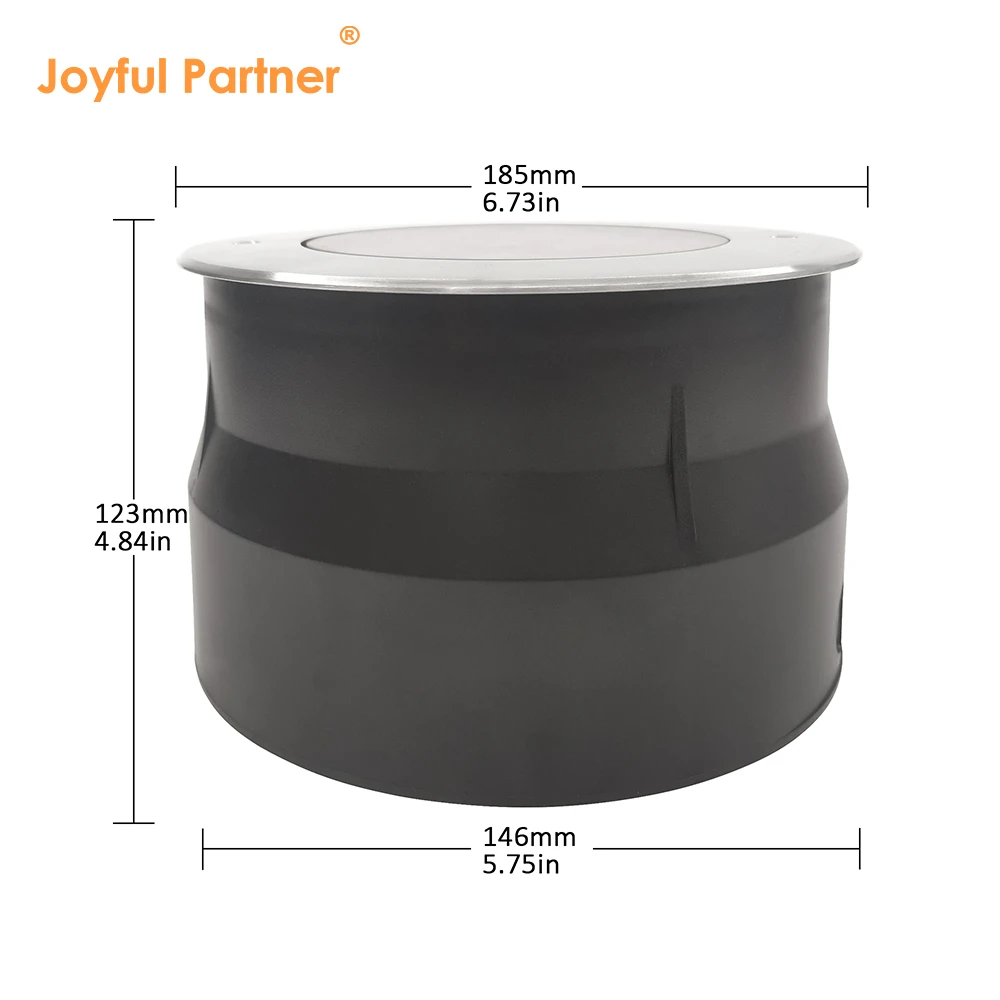

82412X(Ø 185mm)
Wasserdichte Bewertung: IP67
Material: SS304/SS316 Frontdeckel
Modell: 824121X-Serie
Zertifizierung: IP67, RoHS, CE
Professionelle LED-Untergrundbeleuchtung, die für kraftvolle architektonische Fassaden- und Landschaftsbeleuchtung konzipiert ist.

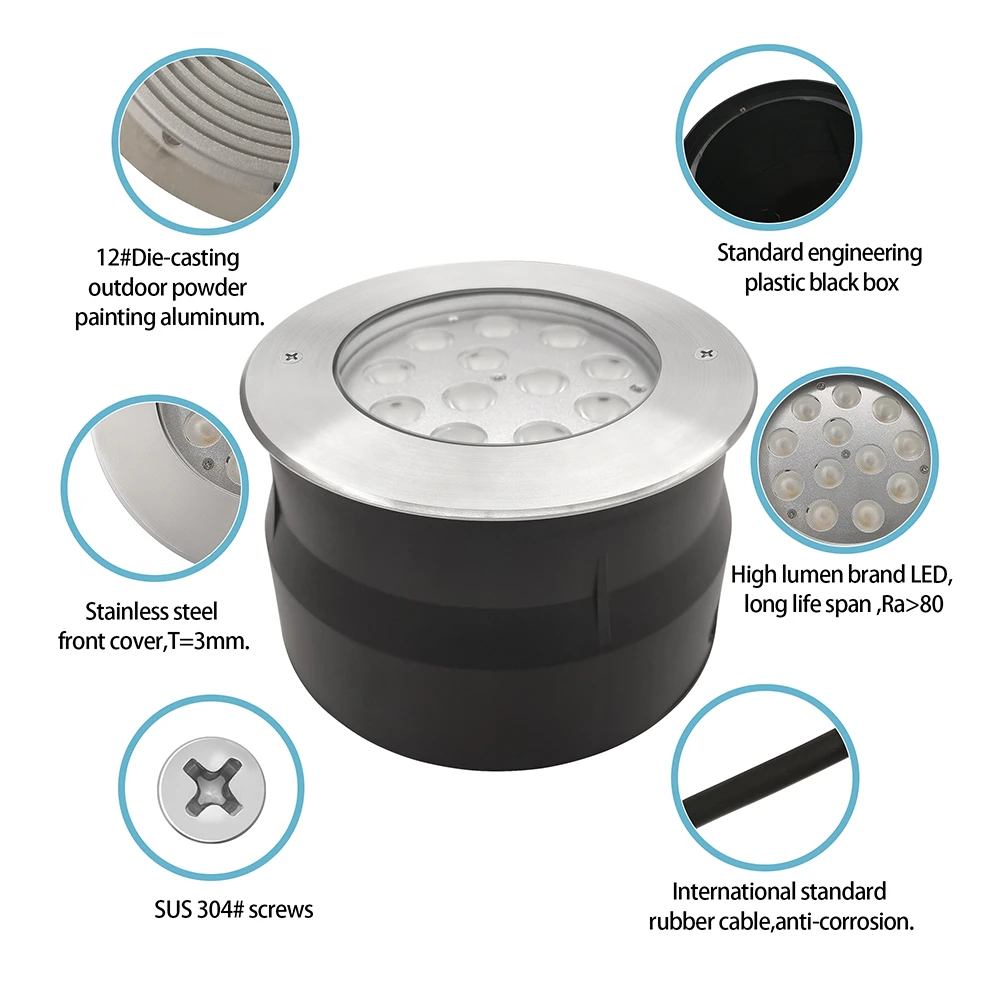

Verfügt über eine hochwertige 304- oder 316-Edelstahlabdeckung in Kombination mit einem langlebigen, pulverbeschichteten Aluminiumgehäuse.
Ausgestattet mit einem 8 mm dicken gehärteten Stufenglas, das eine Hochdruckkapazität von 2250 kg für öffentliche Bereiche bietet.
Fortschrittliches optisches Linsensystem (Effizienz ≥85 %) bietet sowohl symmetrische als auch asymmetrische Strahloptionen für gezielte Lichtreflexion.
Vielseitige Beleuchtungskonfigurationen bis zu 36W, die hocheffiziente Einfarb-, RGB- und dynamische RGB-3in1-Effekte unterstützen.
Zuverlässiger IP67-Wasserdichtschutz wird durch geformte Silikondichtungen und robuste ABS-Montagehüllen für eine sichere Installation gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
824121(S/H/AS) |
12x1W LED |
8°/15°/25°/30°/45°/60° |
12.6 |
DC24V/AC100-240V |
08 |
|
824122(S/H/AS) |
12x2W LED |
8°/15°/25°/30°/45°/60° |
25.4 |
DC24V/AC100-240V |
08 |
|
824123(S/AS) |
12x1W RGB LED |
8°/15°/25°/30°/45°/60° |
11.8 |
DC12V/DC24V |
08 |
|
824124(S/AS) |
12x2W RGB LED |
8°/15°/25°/30°/45°/60° |
23.5 |
DC12V/DC24V |
08 |
|
824126(S/AS) |
12x3W RGB3in1 LED |
25°/30°/45°/60° |
34.6 |
DC24V |
08 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
Gehärtetes Stufenglas T=8 mm |
|
Glasdruckkapazität |
Gesamtfläche = 2250 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einfarb/hohe Spannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse |
ABS |
