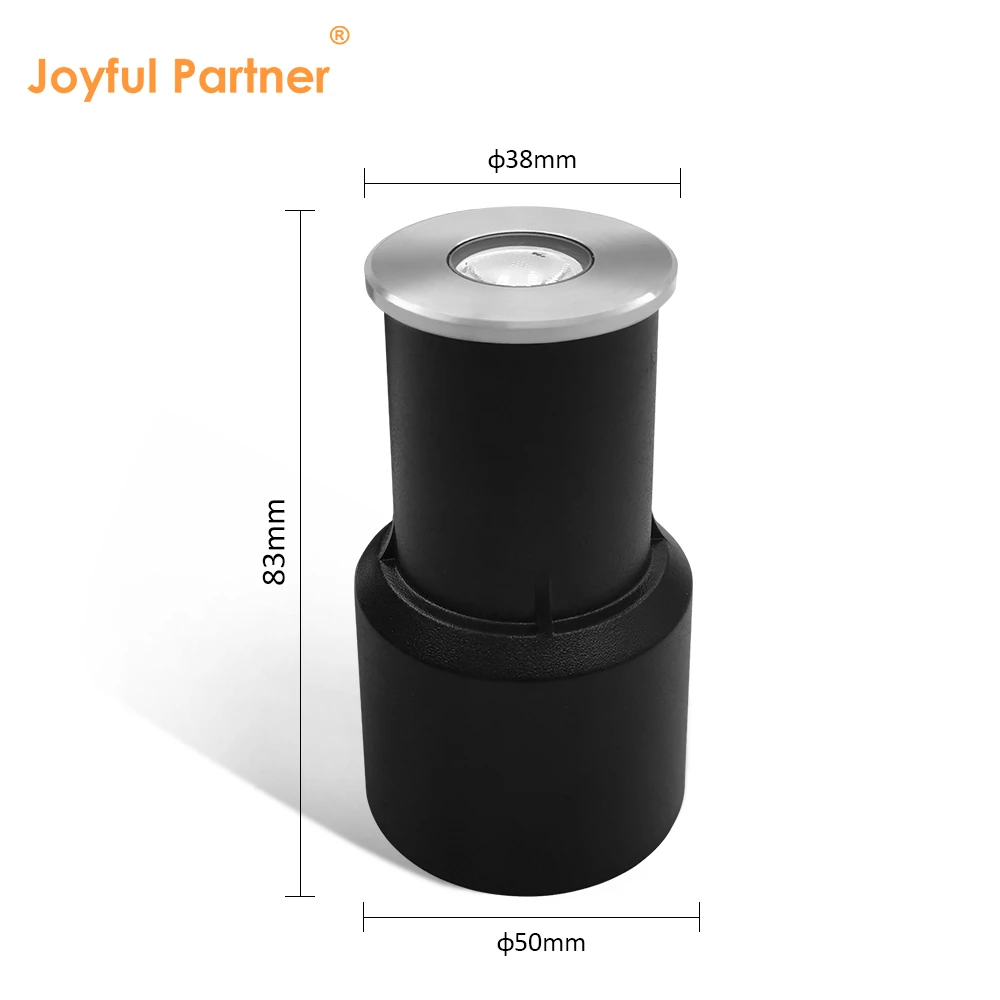

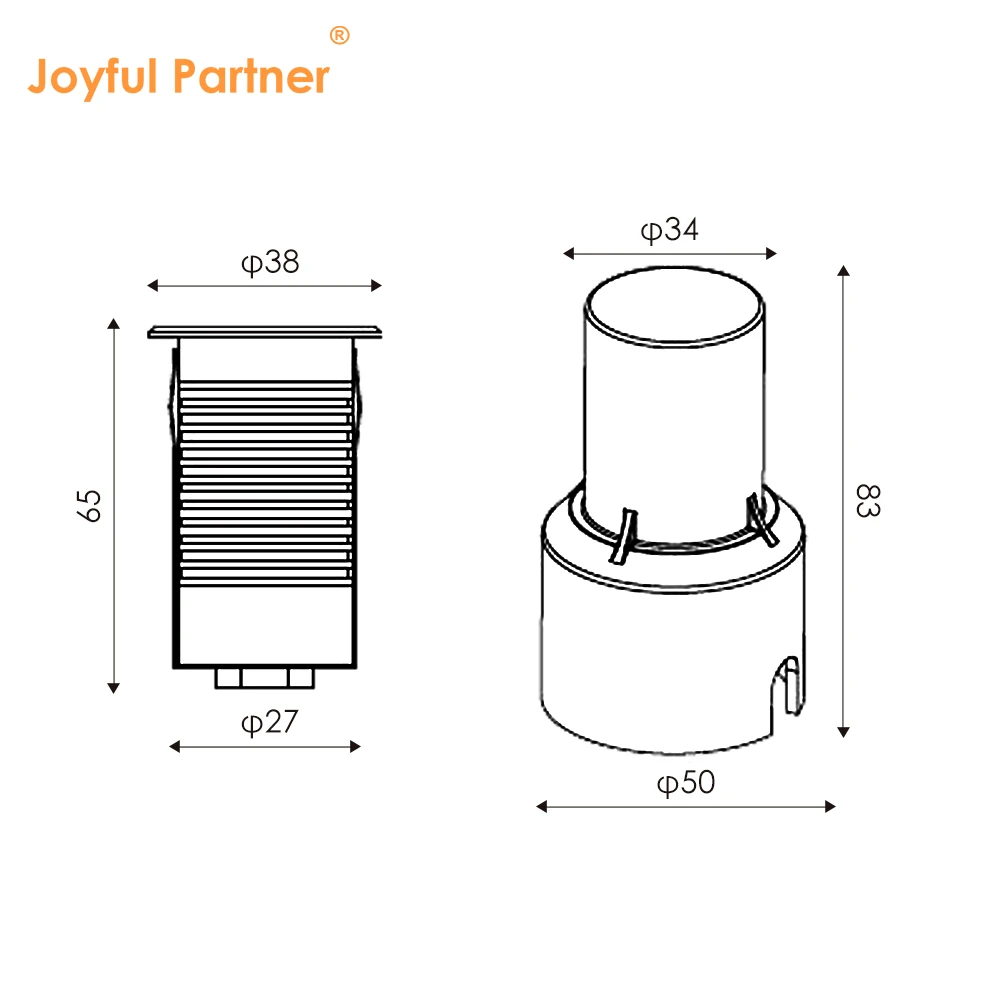

82711 (Ø 38 mm)

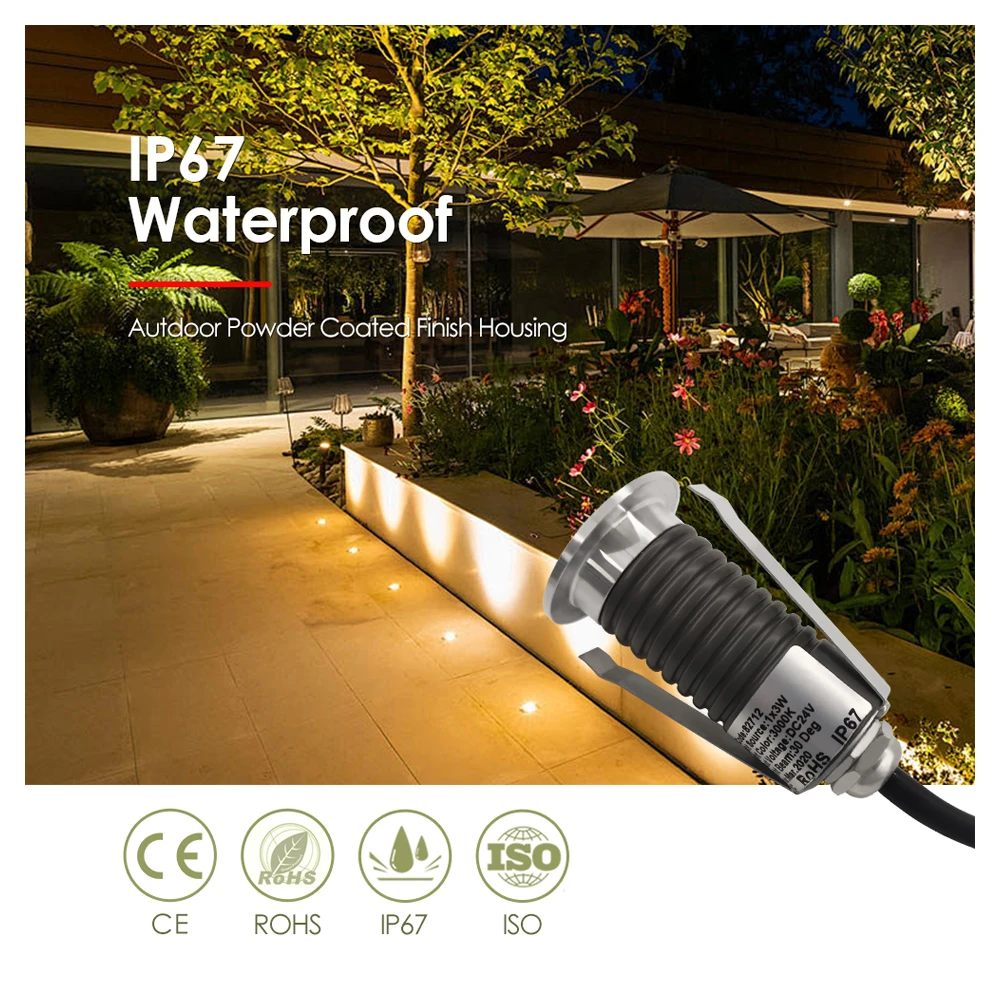

Wasserdichtigkeit: IP67
Material: SS304/SS316 Gesichtsabdeckung
Modell: 8271X / B8271X-Serie
Zertifizierung: IP67, RoHS, CE

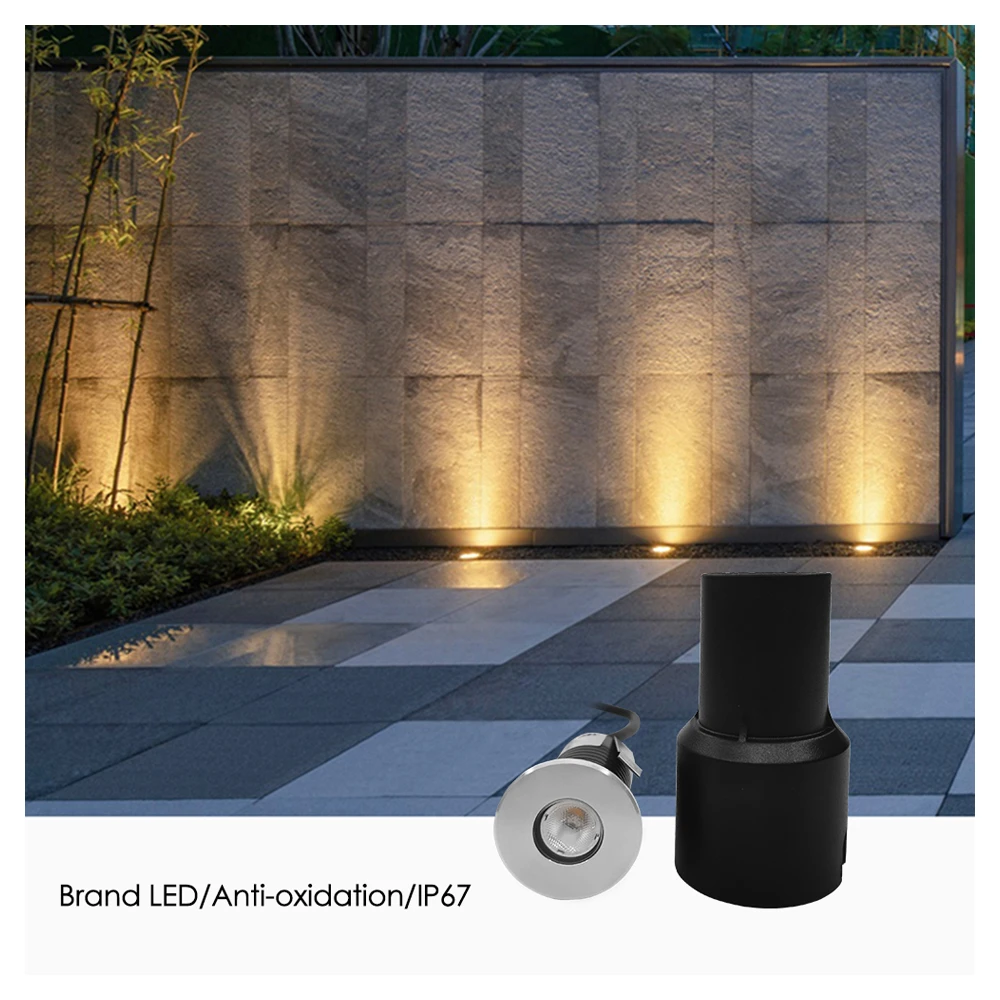

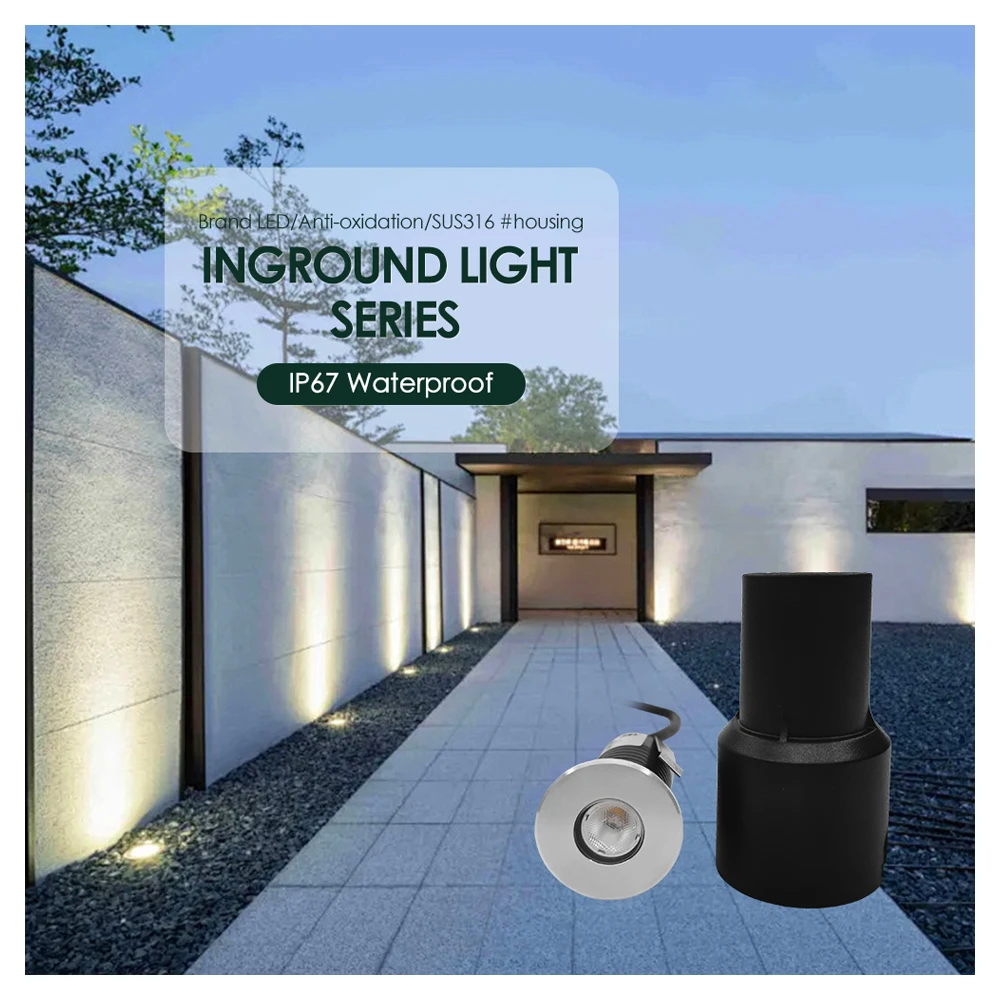

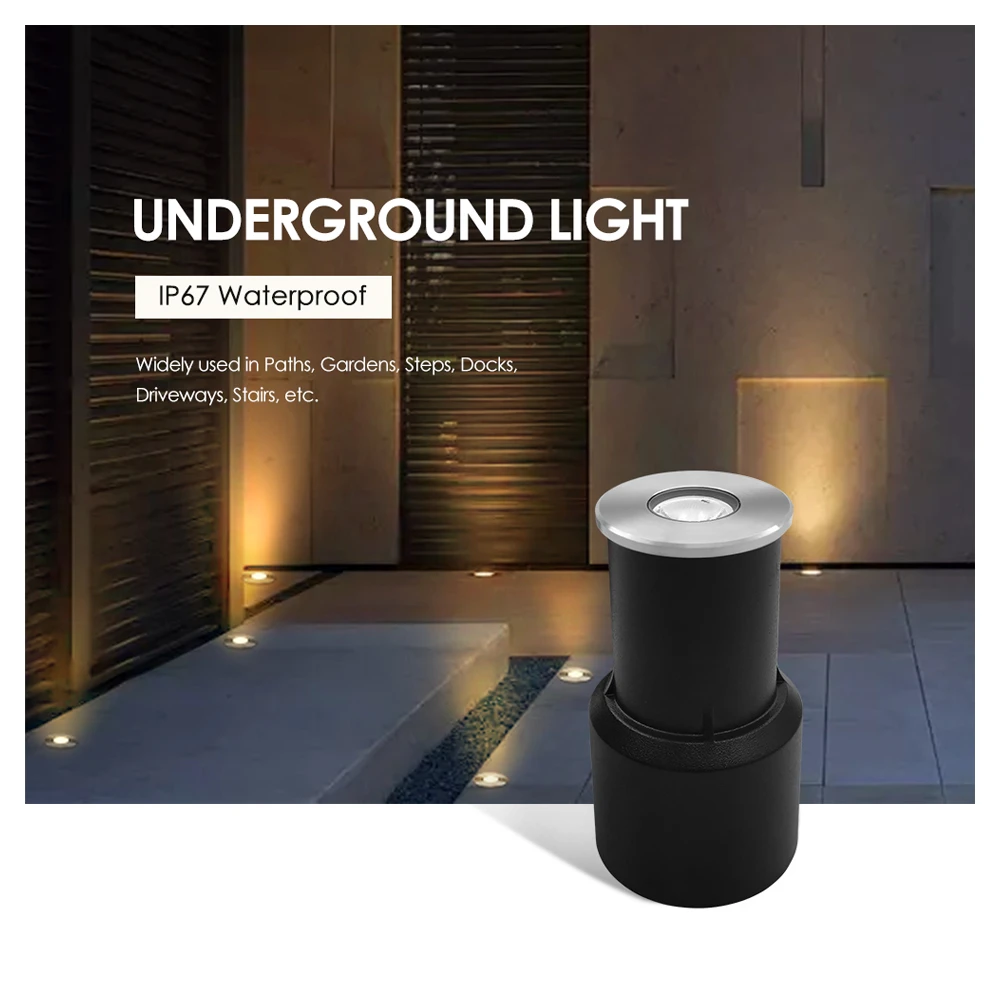

Professionelle, kleine LED-Untergrundleuchte für die anspruchsvolle Architektur- und Landschaftsbeleuchtung von Wegen.

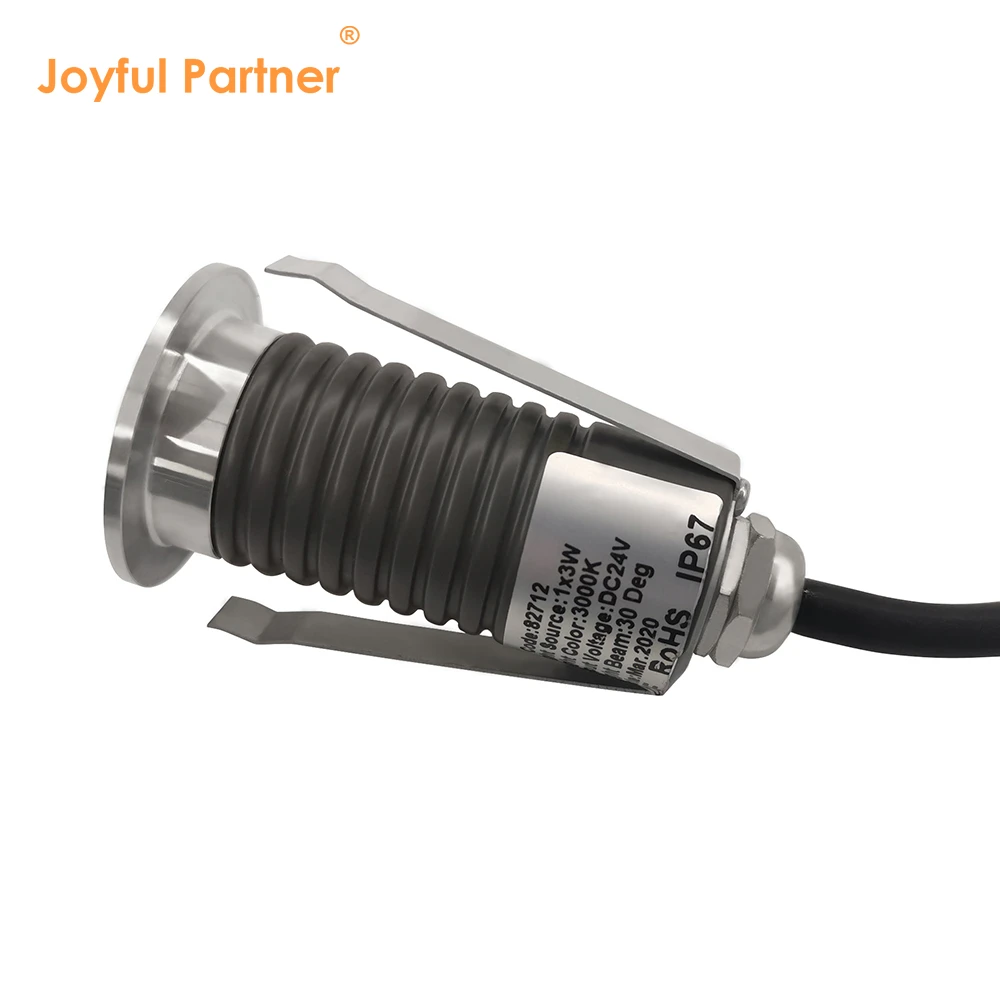

Hochwertige Gesichtsabdeckung aus Edelstahl 304 oder 316 kombiniert mit einem robusten, pulverbeschichteten Aluminiumgehäuse.
Verfügt über ein 4 mm starkes gehärtetes Stufenglas mit einer Druckkapazität von 250 kg auf der gesamten Fläche für eine sichere Installation im Freien.
Fortschrittliches optisches Linsensystem (Wirkungsgrad ≥85 %) bietet Abstrahlwinkel von 8° bis 60° für eine präzise Lichtsteuerung.
Zuverlässige Wasserdichtigkeitsklasse IP67 und Schlagfestigkeit IK08 durch geformte Silikondichtungen.

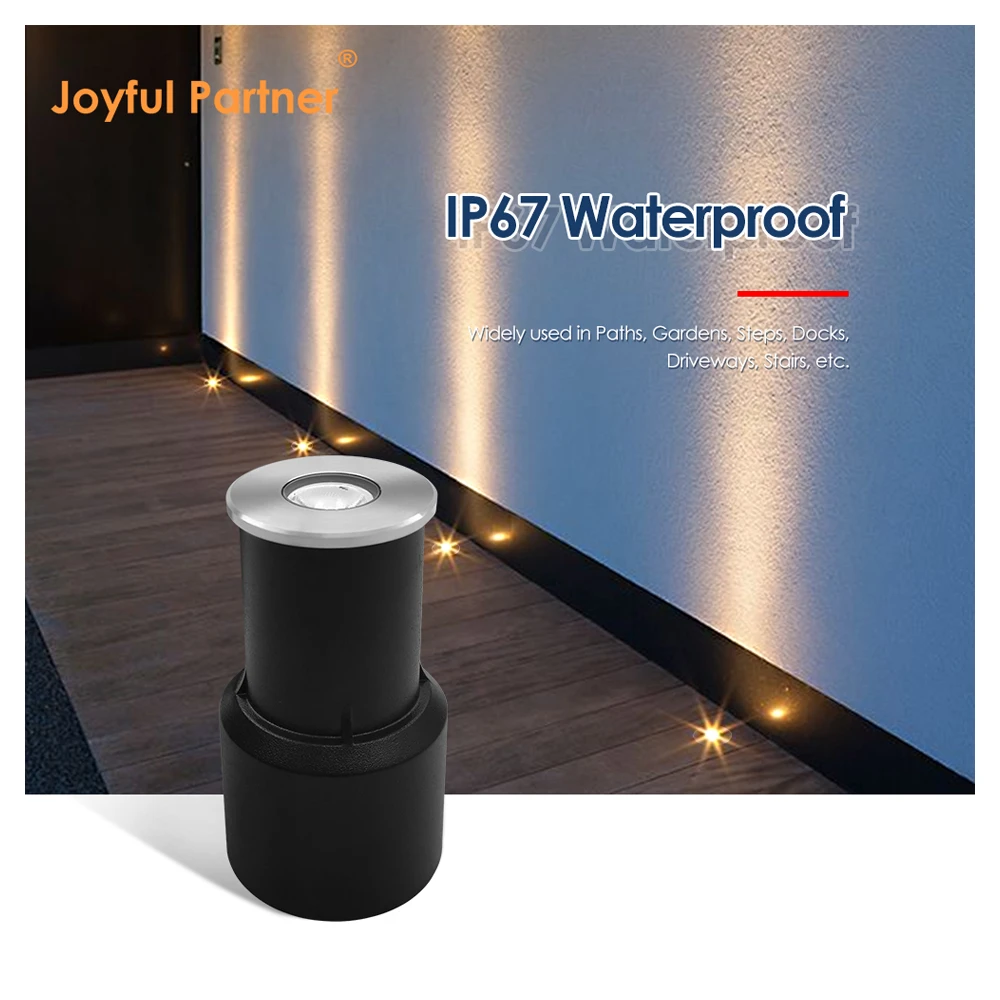

Kompaktes Design mit optionalen ABS-Montagehülsen, ideal für den versenkten Einbau in schmalen Treppen und Terrassen.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
82711 / B82711(H/AS) / B82711S(H/AS) |
1x1W LED |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
08 |
|
82712 / B82712(H/AS) / B82712S(H/AS) |
1x2W LED |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
08 |
Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
Aluminium mit dunkelgrauer Pulverbeschichtung für den Außenbereich, T=60–80 µm, Haftung gemäß ISO-Klasse 1/ASTM-Klasse 4B |
|
Vordere Abdeckung |
Edelstahl 304 oder 316 |
|
Linse |
Optische Linse, Wirkungsgrad ≥85 % |
|
Glas |
Gehärtetes Stufenglas T=4mm |
|
Glasdruckkapazität |
Volle Fläche = 250 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einzelfarbe/Hochspannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse (optional) |
ABS |
