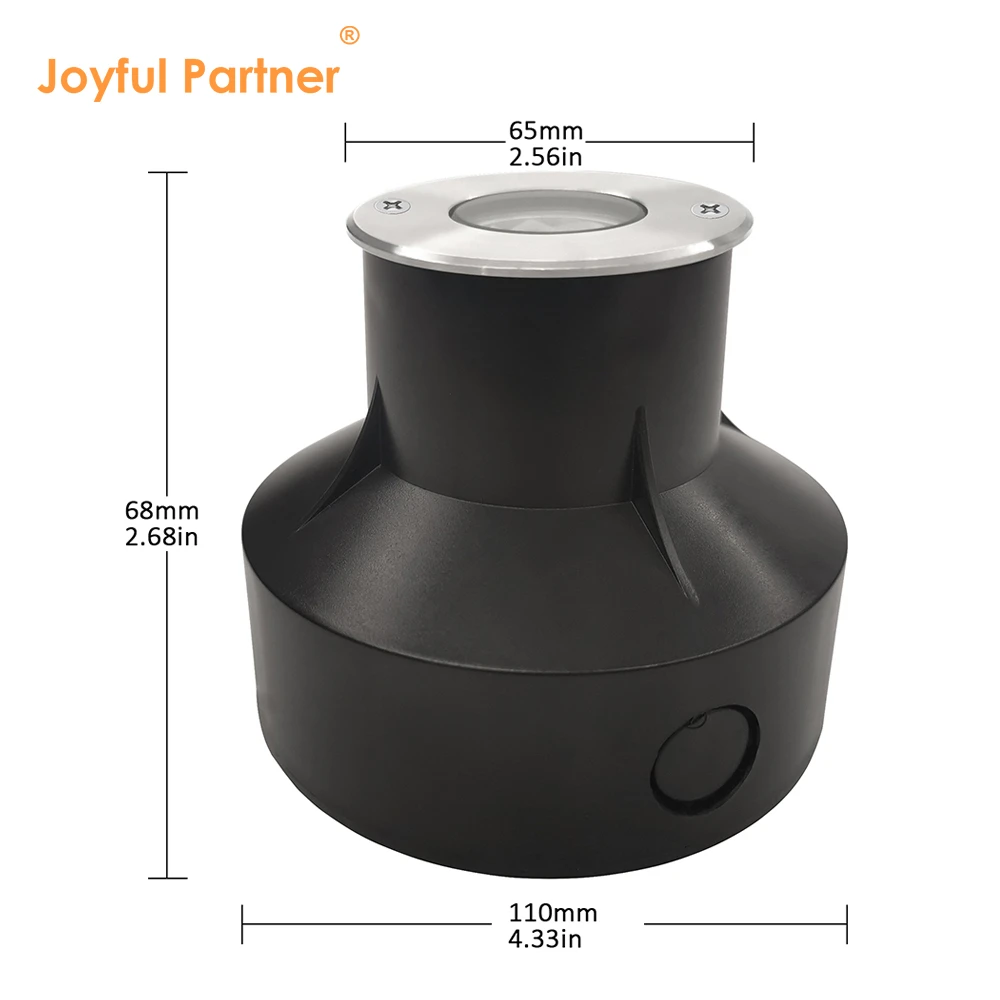

820211 (Ø 65 mm)

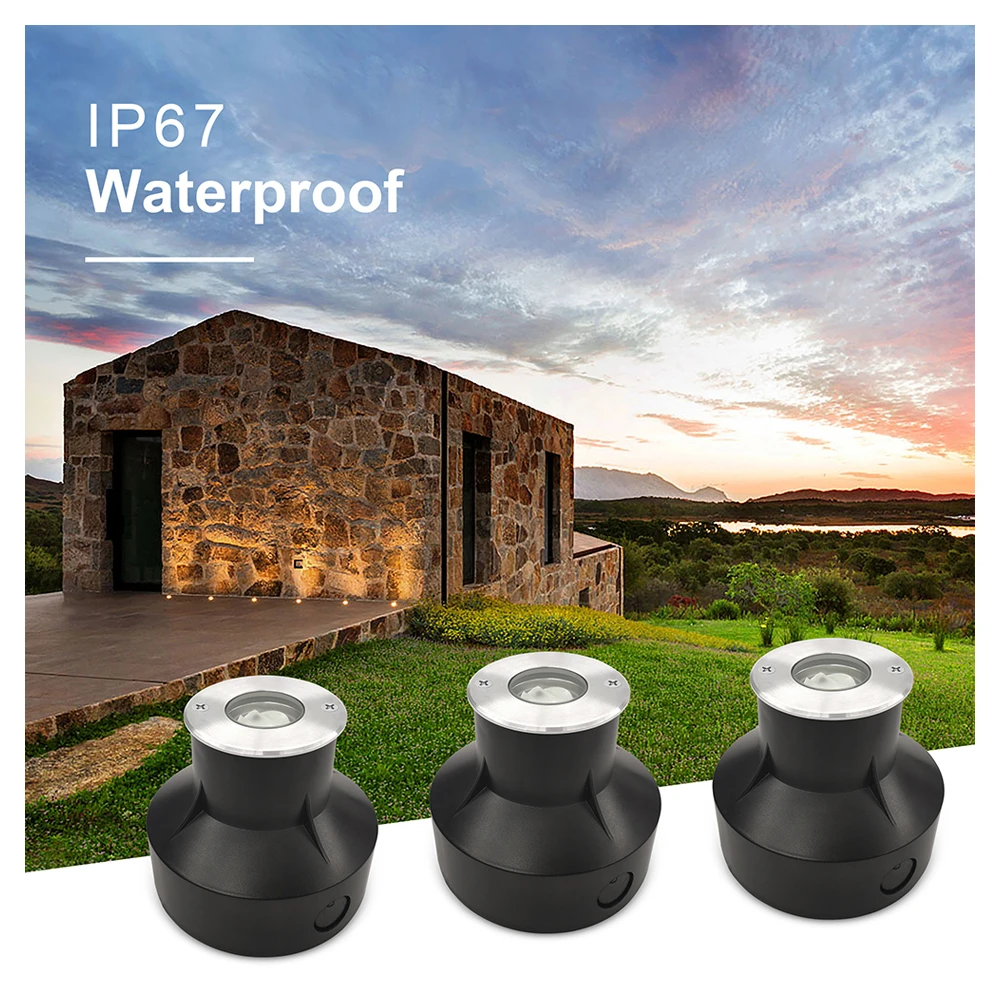

Wasserdichtigkeit: IP67
Material: SS304/SS316 Gesichtsabdeckung

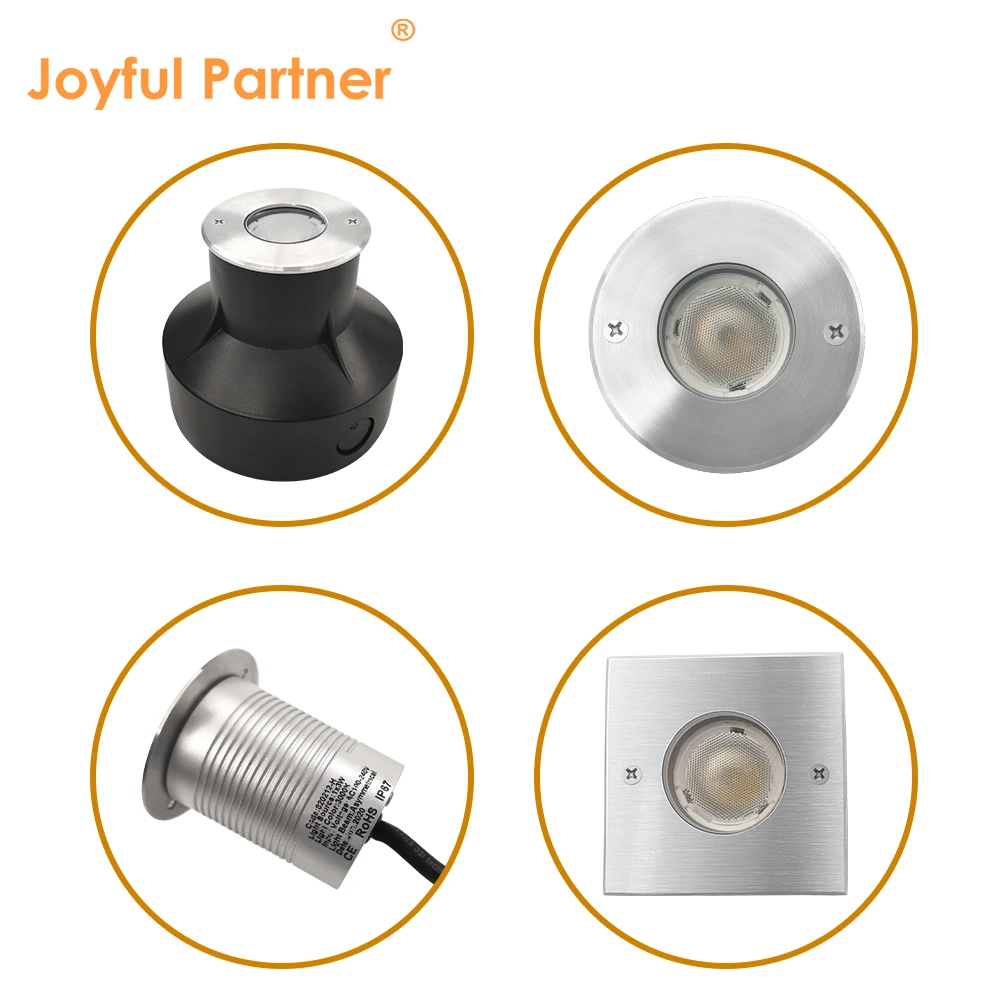

Modell: 82021X / 82311X-Serie
Zertifizierung: IP67, RoHS, CE

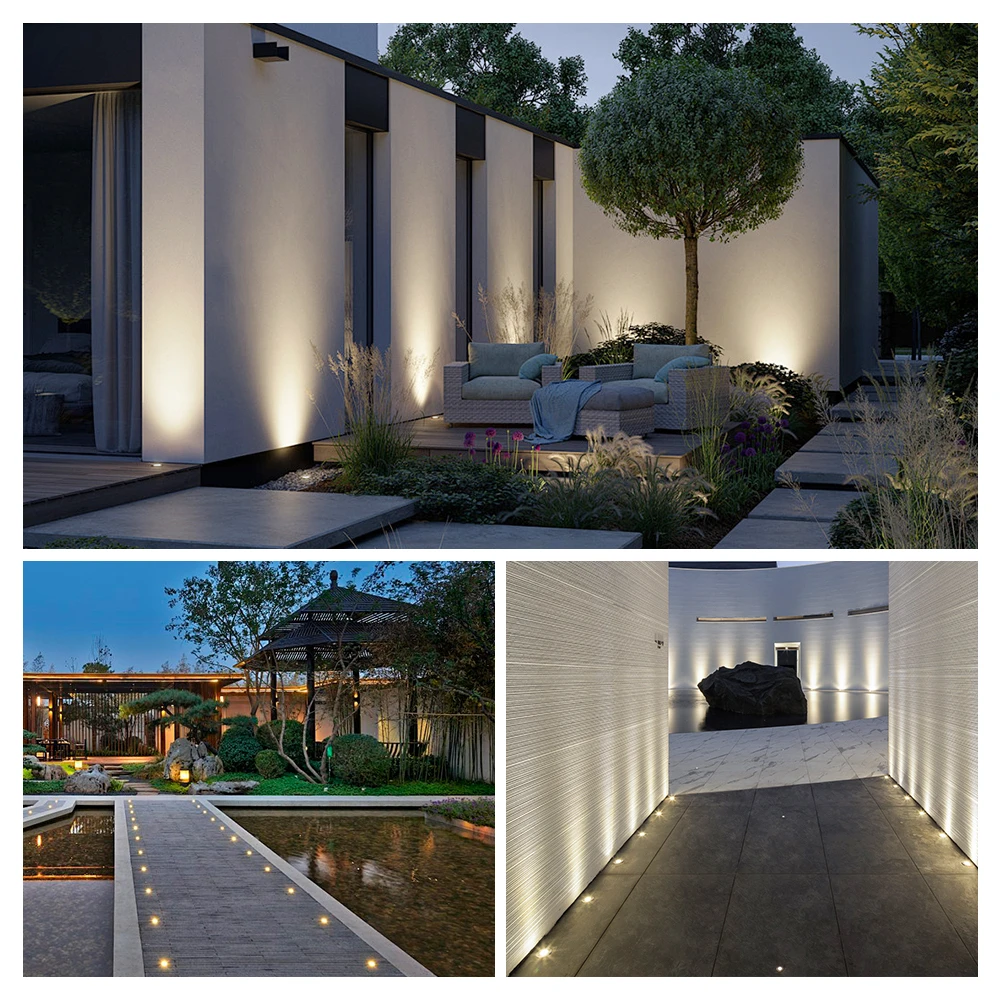

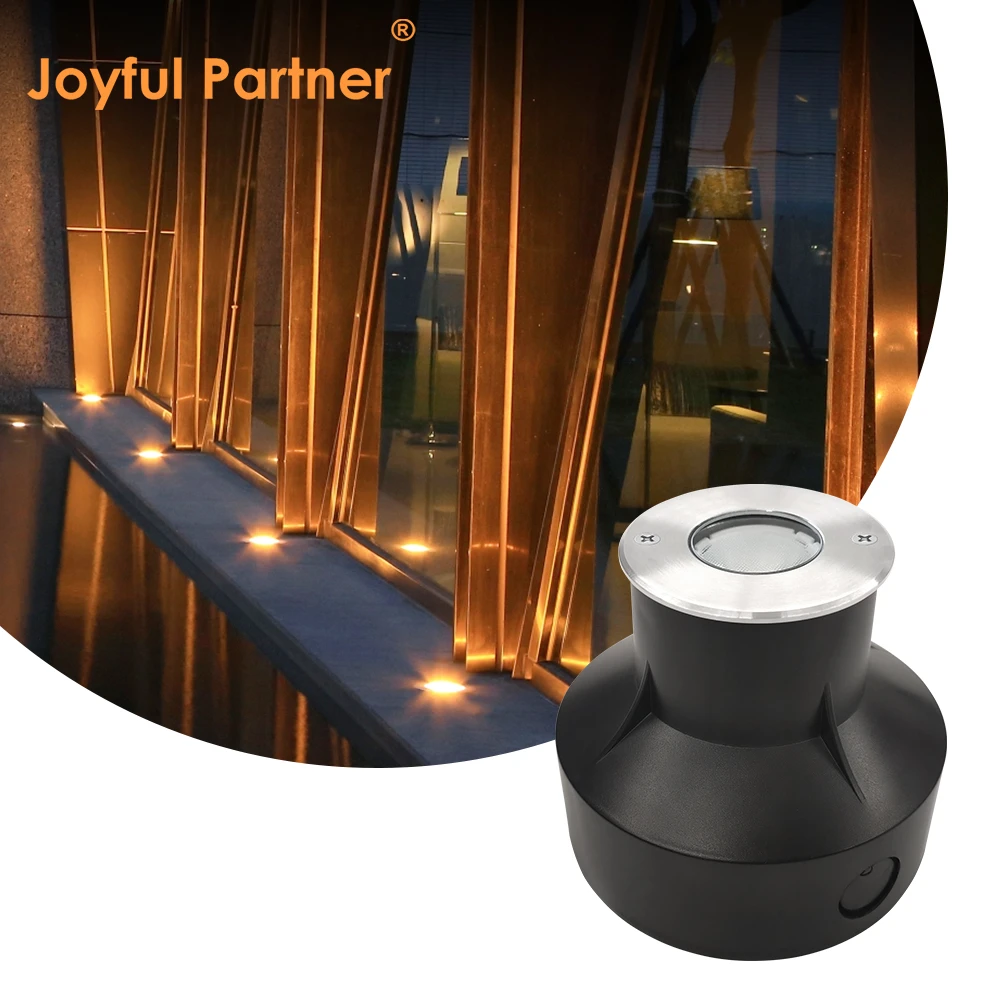

Hochleistungs-LED-Untergrundleuchte für professionelle Landschafts- und Architekturbeleuchtung.

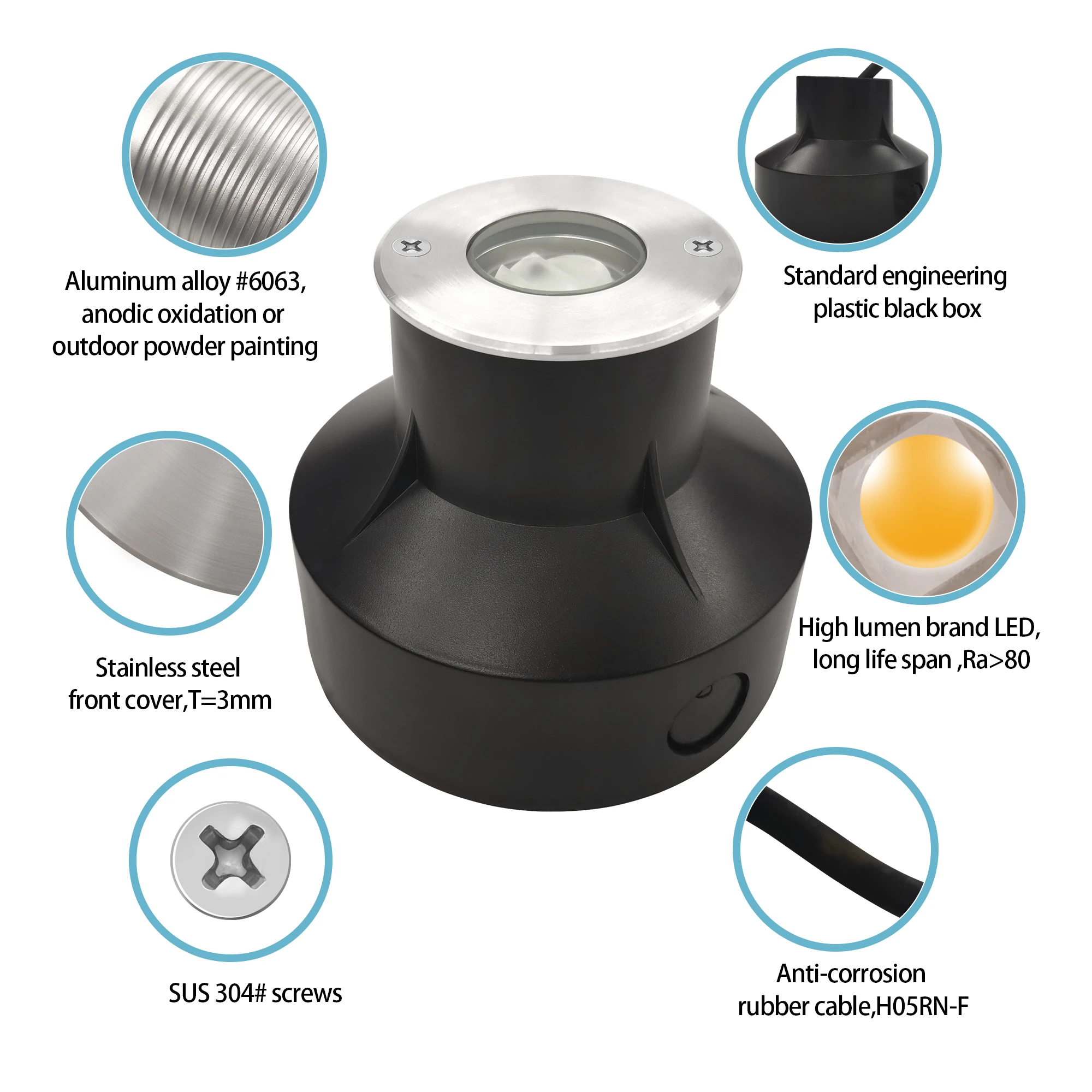

Verfügt über eine hochwertige Gesichtsabdeckung aus Edelstahl 304 oder 316 in Kombination mit einem robusten, pulverbeschichteten Aluminiumgehäuse.
Ausgestattet mit einem 12 mm dicken gehärteten Stufenglas, das einem hohen Druck von bis zu 2600 kg standhält.
Bietet sowohl symmetrische als auch asymmetrische Linsenoptionen, um präzise Lichtverteilungsanforderungen für Gebäudefassaden zu erfüllen.
Zuverlässiger IP67-Wasserdichtigkeitsschutz durch geformte Silikondichtungen und integrierte ABS-Montagehülsen.
Lichteffekte verfügbar in Einzelfarbe, RGB 3in1 und erweitertem RGBW 4in1 für dynamische Landschaftsumgebungen.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
IK-Rate |
|
820211(H)/82311(H/AS) |
1x1W LED |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
09 |
|
820211(H)/82311(H/AS) |
1x2W LED |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
09 |
|
820216/82316(AS) |
1x3W RGB3in1 LED |
30°/45°/60° |
3.1 |
DC12V/DC24V |
09 |
|
820219/82319 |
1x5W RGBW4in1 LED |
30°/45°/60° |
5.0 |
DC12V/DC24V |
09 |
Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
Dunkelgraues, pulverbeschichtetes Aluminium für den Außenbereich, T=60–80 µm. Haftung gemäß ISO-Klasse 1/ASTM-Klasse 4B |
|
Vordere Abdeckung |
304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Wirkungsgrad ≥85 % |
|
Glas |
Gehärtetes Stufenglas T=12mm |
|
Glasdruckkapazität |
ø10=940 kg, ø30=2600 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75mm² L=0,5m (Niederspannung) / H05RN-F 3x0,75mm² L=0,5m (für Einzelfarbe/Hochspannung) / H05RN-F 4x0,75mm² L=0,5m (für RGB) |
|
Montagehülse |
ABS |
