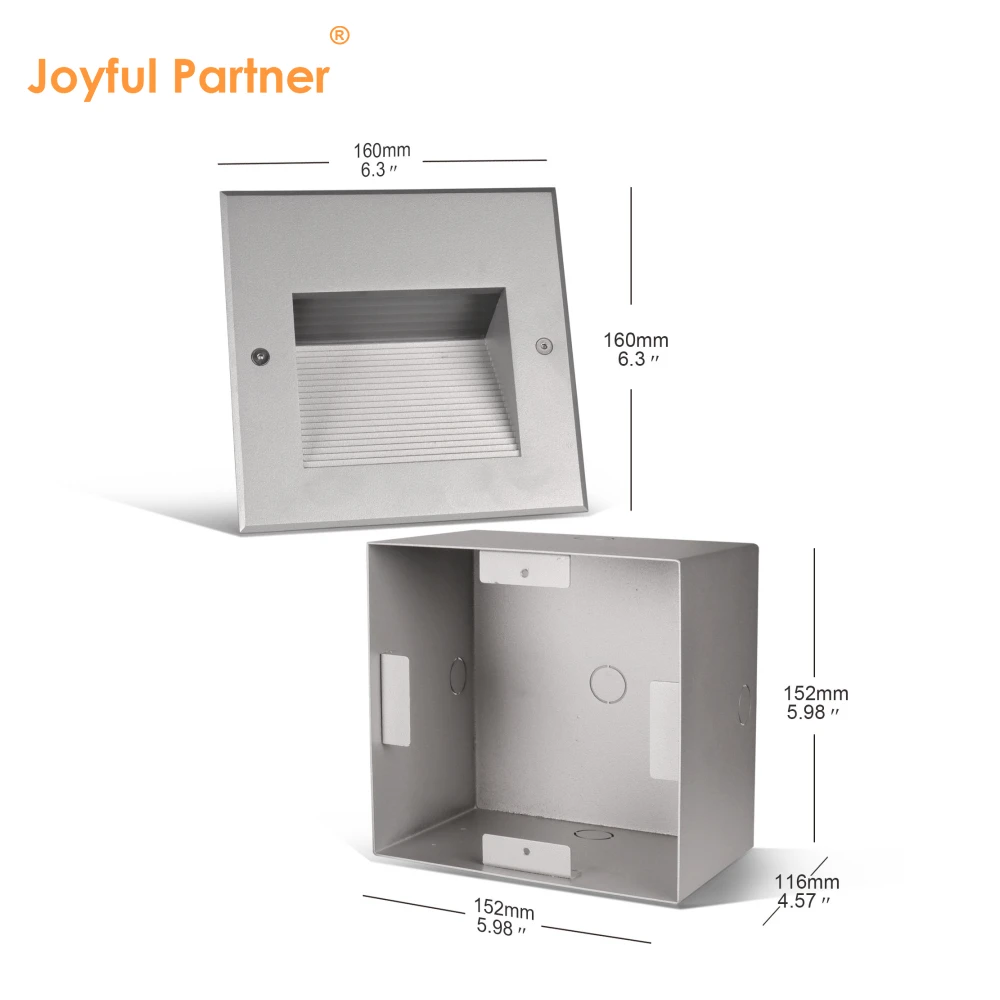

817187 (160*160mm)
Wasserdichtigkeit: IP65
Material: ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich
Modell: 817X / 818X-Serie
Zertifizierung: IP65, RoHS, CE

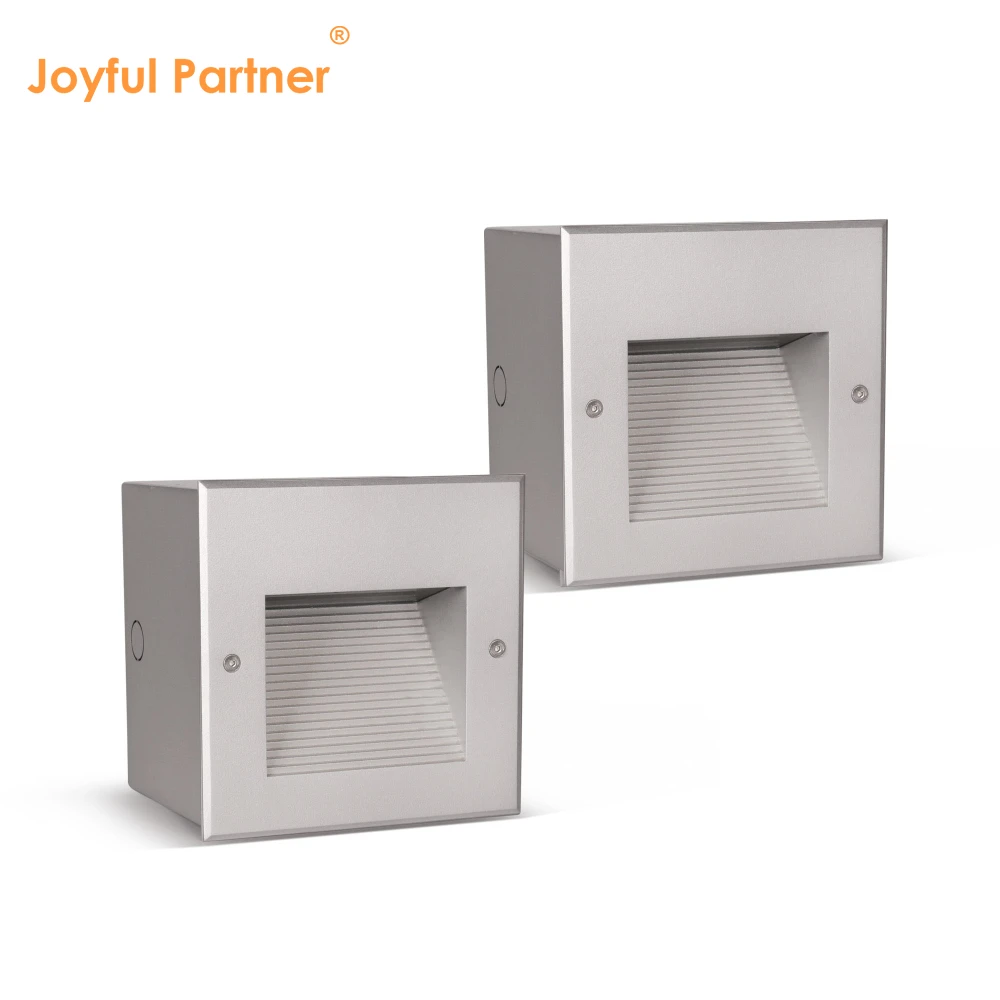

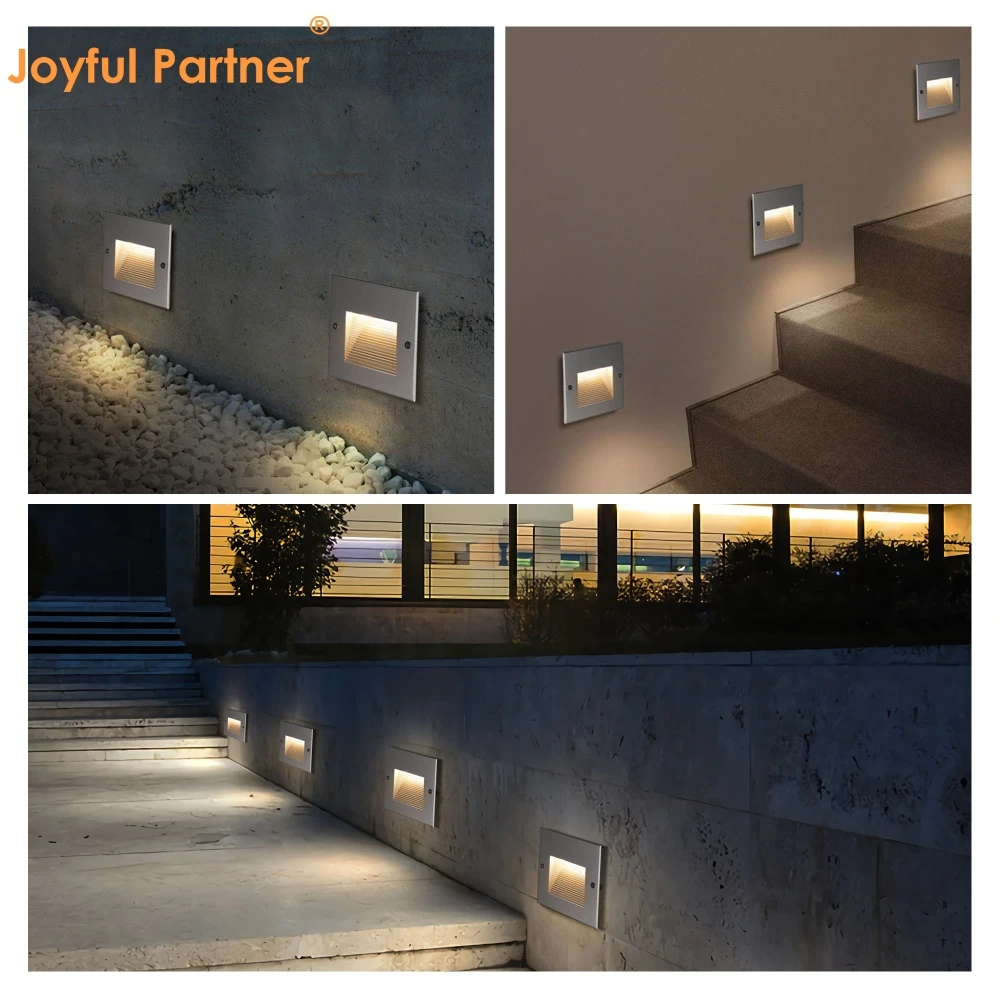

Professionelle LED-Wandeinbauleuchte, die speziell für die architektonische Wege- und Stufenbeleuchtung entwickelt wurde.
Verfügt über ein robustes ADC12-Druckguss-Aluminiumgehäuse mit einer Pulverbeschichtung für den Außenbereich für hervorragende Wetterbeständigkeit.
Enthält schlagfestes 3-mm-Hartglas und eine spezielle optische Linse mit einer Lichtdurchlässigkeit von ≥85 %.
Entwickelt mit der Schlagfestigkeitsklasse IK10, bietet es maximalen Schutz in stark frequentierten öffentlichen Bereichen.
Ausgestattet mit leistungsstarken OSRAM SMD-LEDs für eine gleichmäßige und energieeffiziente Lichtleistung.
Zuverlässiger IP65-Wasserdichtigkeitsschutz durch präzisionsgefertigte Dichtungen und IP67-Kabelverschraubungen aus vernickeltem Kupfer.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |

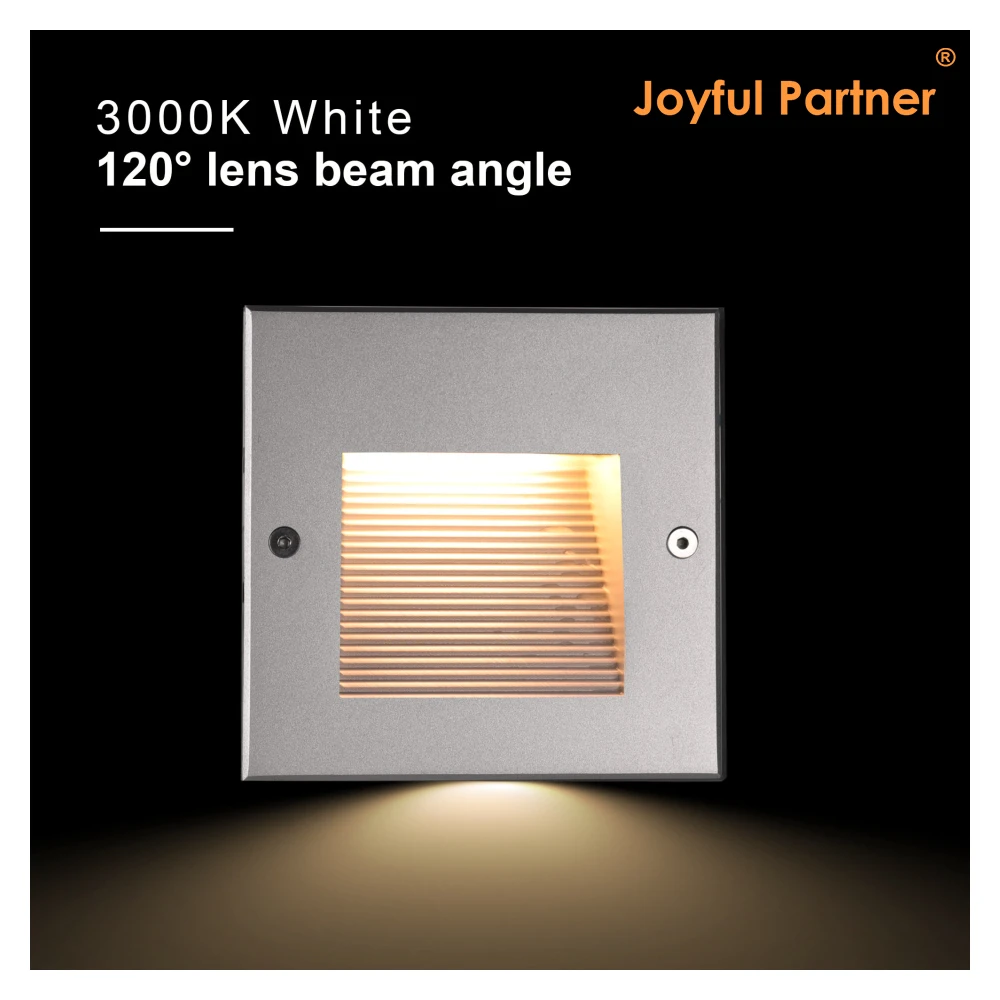

Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
817187 |
OSRAM SMD2835*18 |
120° |
2.5 |
AC100-240V |
10 |
|
817068 |
1*6W SMD-LED |
120° |
6.4 |
DC24V/AC100-240V |
10 |
|
818067 |
OSRAM SMD2835*6 |
120° |
1.8 |
12 VDC/24 VDC |
10 |
|
818058 |
1*5W SMD-LED |
120° |
5.5 |
DC24V/AC100-240V |
10 |

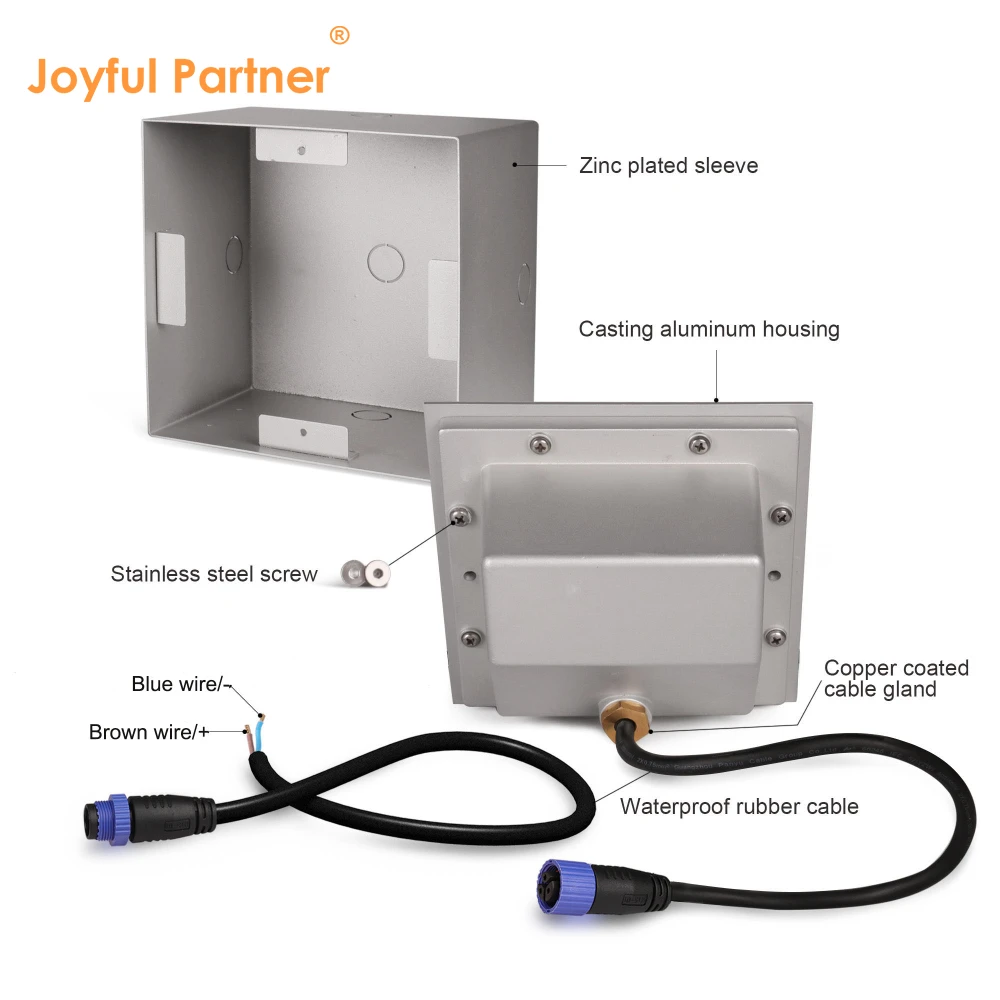

Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich |
|
Vordere Abdeckung |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich |
|
Glas |
Gehärtetes Glas. T=3mm |
|
Kabelverschraubung |
IP67 Kupfer- und nickelbeschichtet |
|
Dichtung |
Werkzeugförmige Dichtung |
|
LED |
SMD-LED oder kundenspezifische LED |
|
Leiterplatte |
Aluminium mit ausgezeichneter Wärmeleitfähigkeit, Wärmeleitfähigkeitskoeffizient ≥2,0 W/mK |
|
Treiber |
Konstantstromausgang |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2×0,75mm² L=0,3m (Niederspannung) / H05RN-F 3×0,75mm² L=0,3m (Hochspannung) |
Datenblatt herunterladen Installationshandbuch herunterladen
