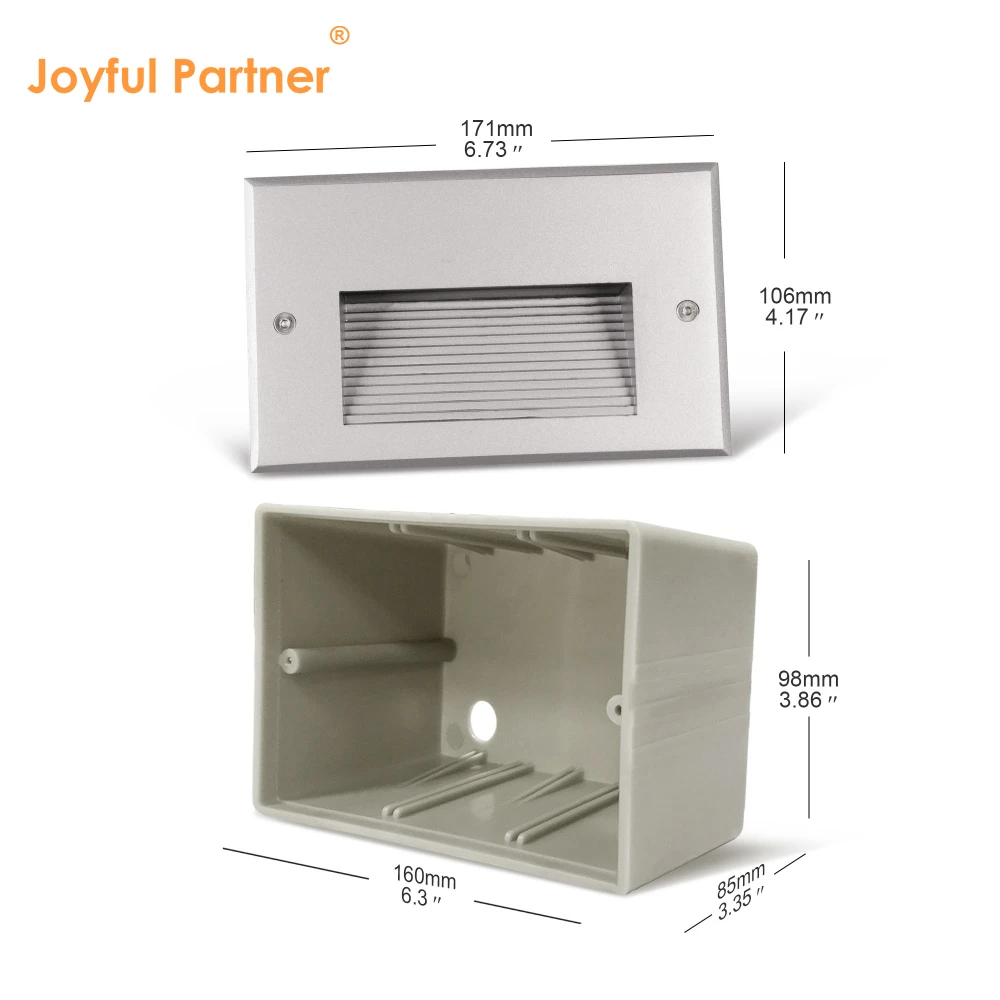

819187 (170*106 mm)
Wasserdichte Bewertung: IP65
Material: ADC12 Druckguss im Außenbereich pulverbeschichtetes Aluminium
Modell: 819187 Serie
Zertifizierung: IP65, RoHS, CE

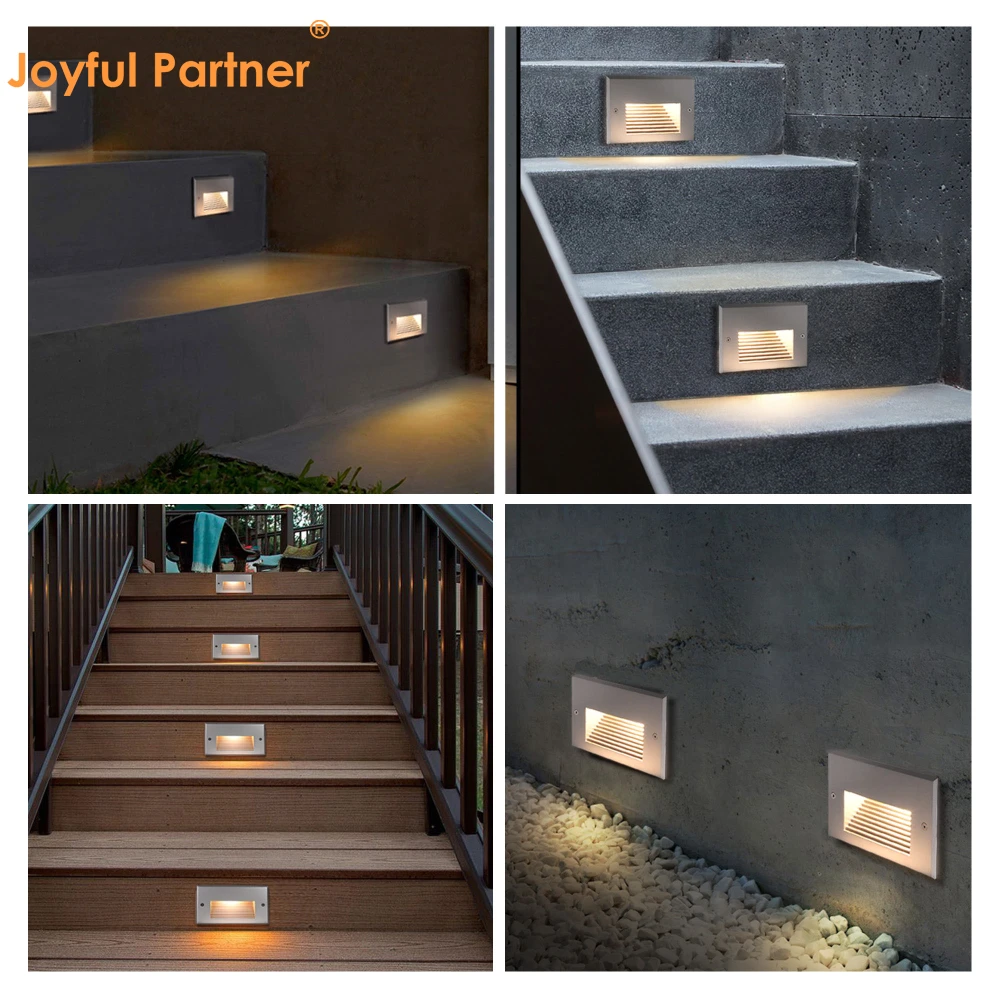

Eingebaute LED-Wandlampe, die speziell für architektonische Weg- und Stufenbeleuchtung entwickelt wurde.
ADC12 Gehäuse aus Druckgussaluminium mit einer außengängigen, pulverbeschichteten Oberfläche für überlegene Wetterbeständigkeit.
Beinhaltet hochintensives 3mm gehärtetes Glas und ein spezielles optisches Objektiv mit ≥85 % Lichtdurchlässigkeit.
Ausgestattet mit einer IK10-Aufprallfestigkeit, die maximalen Schutz in stark frequentierten öffentlichen Bereichen bietet.
Ausgestattet mit leistungsstarken OSRAM SMD-LEDs, um eine gleichmäßige und energieeffiziente Beleuchtung zu gewährleisten.
Zuverlässiger IP65-Wasserdichtschutz wird durch präzise Werkzeugformdichtungen und IP67-vernickelte Kupferkabelverschraubungen gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
819187 |
SMD2835*18 |
120° |
2.5 |
AC100-240V |
10 |
|
819088 |
6*1W OSRAM |
120° |
8.2 |
DC24V/AC100-240V |
10 |
|
819157 |
SMD3528*15 |
120° |
2.2 |
12VDC/24VDC |
10 |
|
819068 |
6*1W OSRAM |
120° |
6.2 |
DC24V/AC100-240V |
10 |

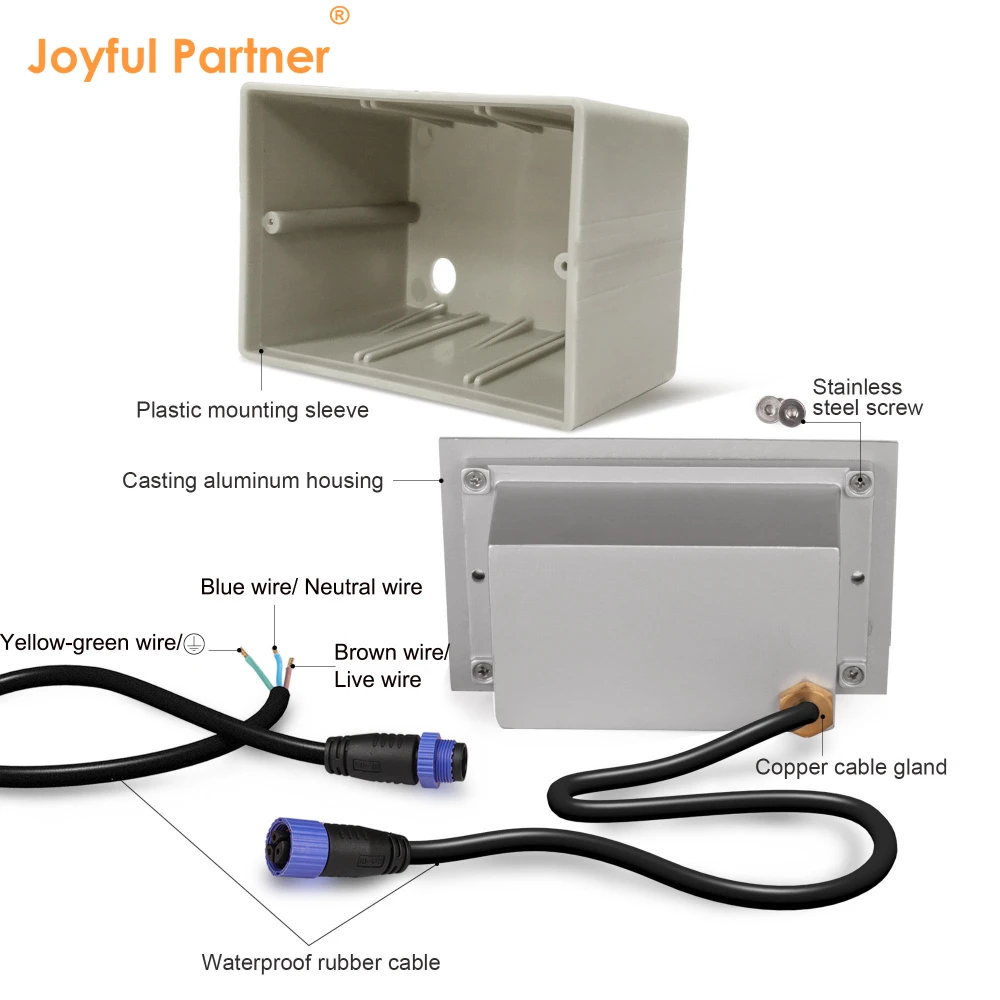

Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
ADC12 Druckguss im Außenbereich pulverbeschichtetes Aluminium |
|
Vorderseite |
ADC12 Druckguss im Außenbereich pulverbeschichtetes Aluminium |
|
Glas |
Gehärtetes Glas. T=3 mm |
|
Kabeldrüse |
IP67 Kupfer- und Nickelbeschichtung |
|
Dichtung |
Werkzeugformige Dichtung |
|
LED |
SMD-LED oder maßgeschneiderte LED |
|
PCB |
Hervorragende Wärmeleitfähigkeit aus Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Fahrer |
Konstanter Stromausgang |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2×0,75 mm² L=0,3 m (Niederspannung) / H05RN-F 3×0,75 mm² L=0,3 m (Hochspannung) |
