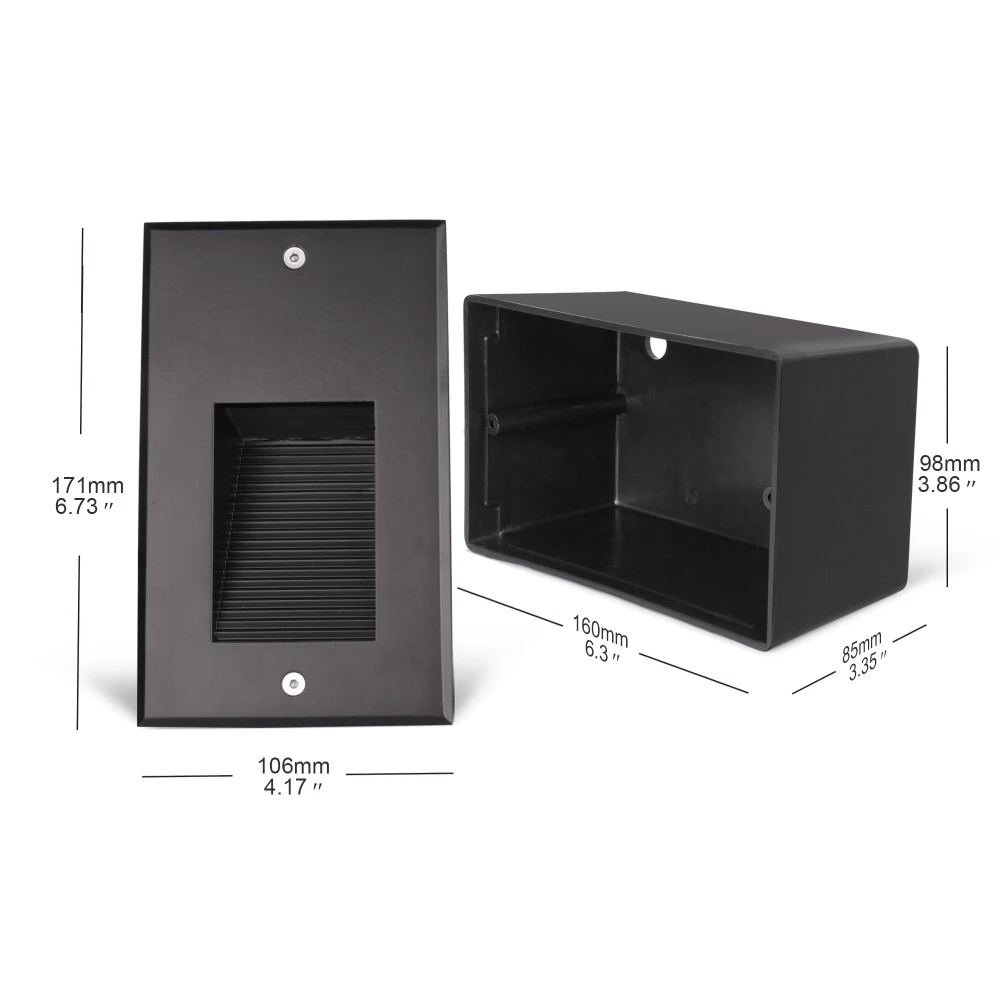

819157 (L171*B106mm)
Wasserdichtigkeit: IP65
Material: ADC12-Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich
Modell: 8190X / 8191X-Serie
Zertifizierung: IP65, RoHS, CE

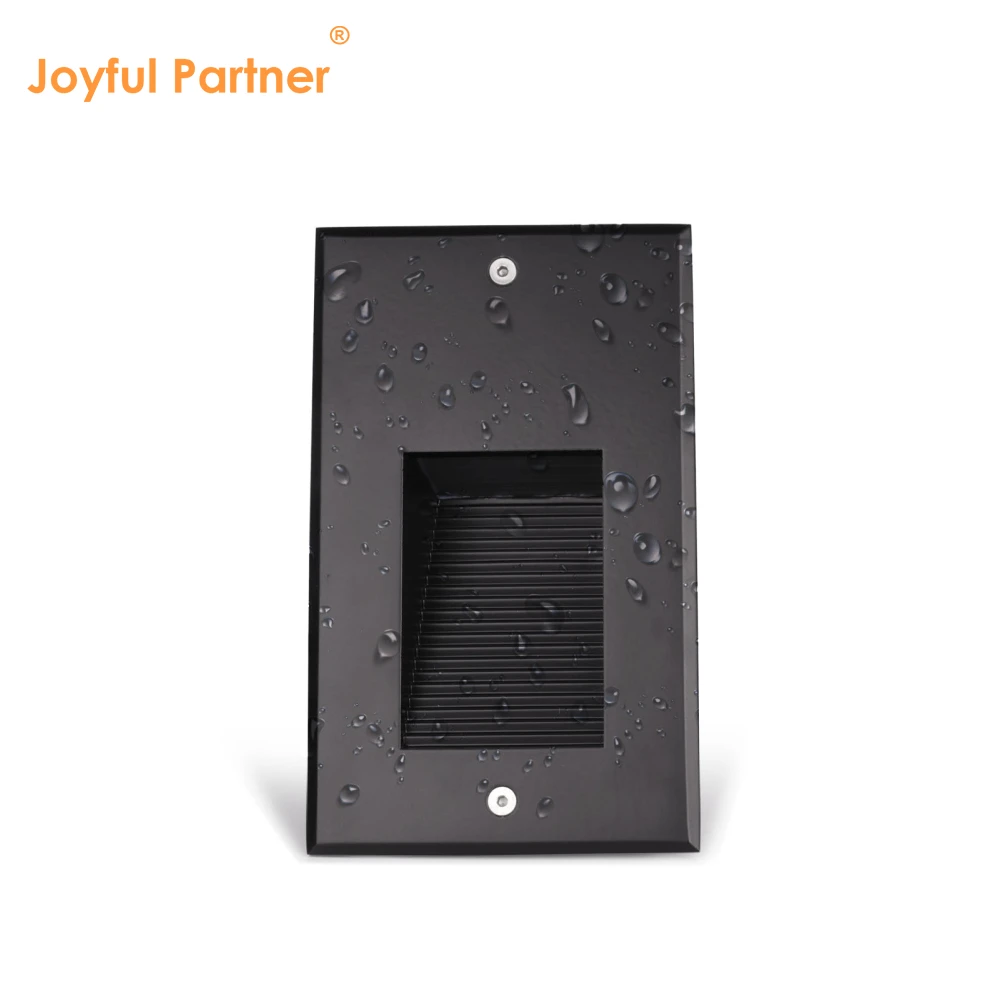

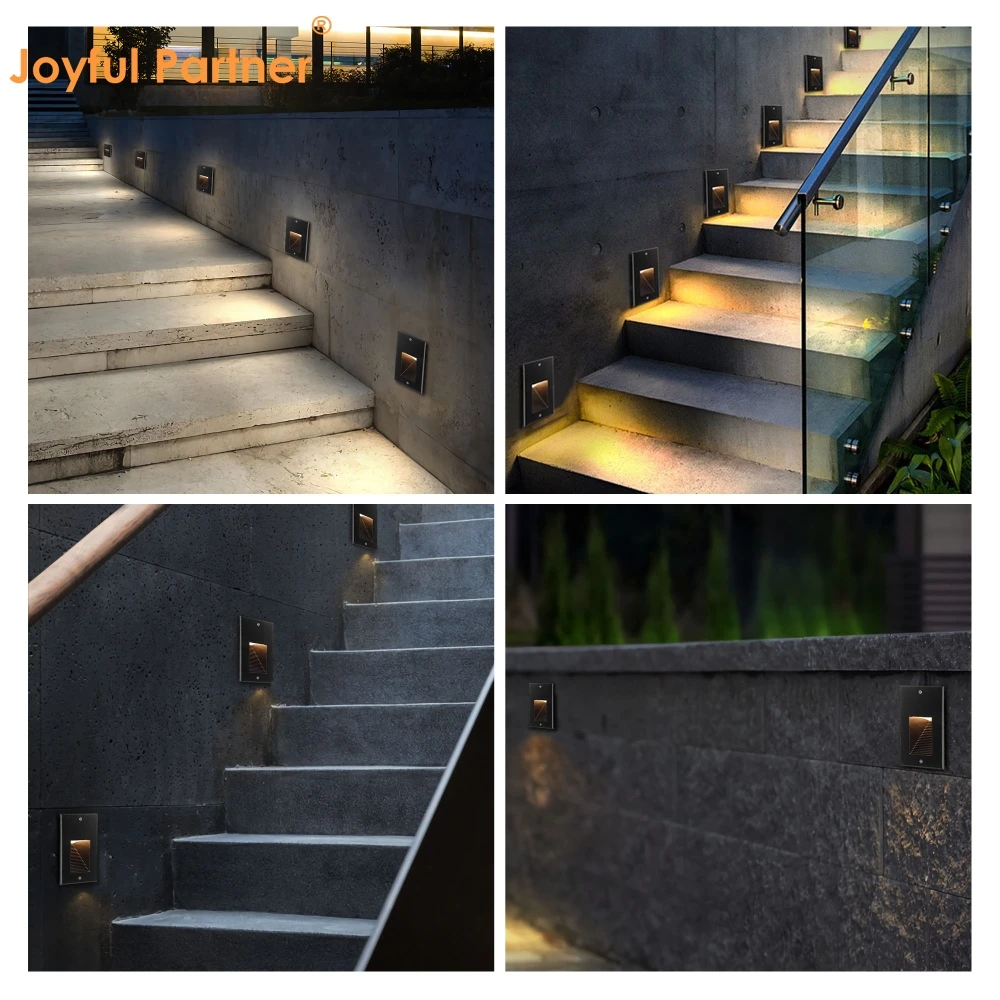

Professionelle LED-Wandeinbauleuchte für architektonische Sicherheit und dekorative Wegbeleuchtung.
Hergestellt aus hochfestem ADC12-Druckguss-Aluminiumgehäuse mit langlebiger Pulverbeschichtung für den Außenbereich.
Verfügt über 3 mm dickes gehärtetes Glas und hocheffiziente optische Komponenten für eine gleichmäßige Lichtverteilung.

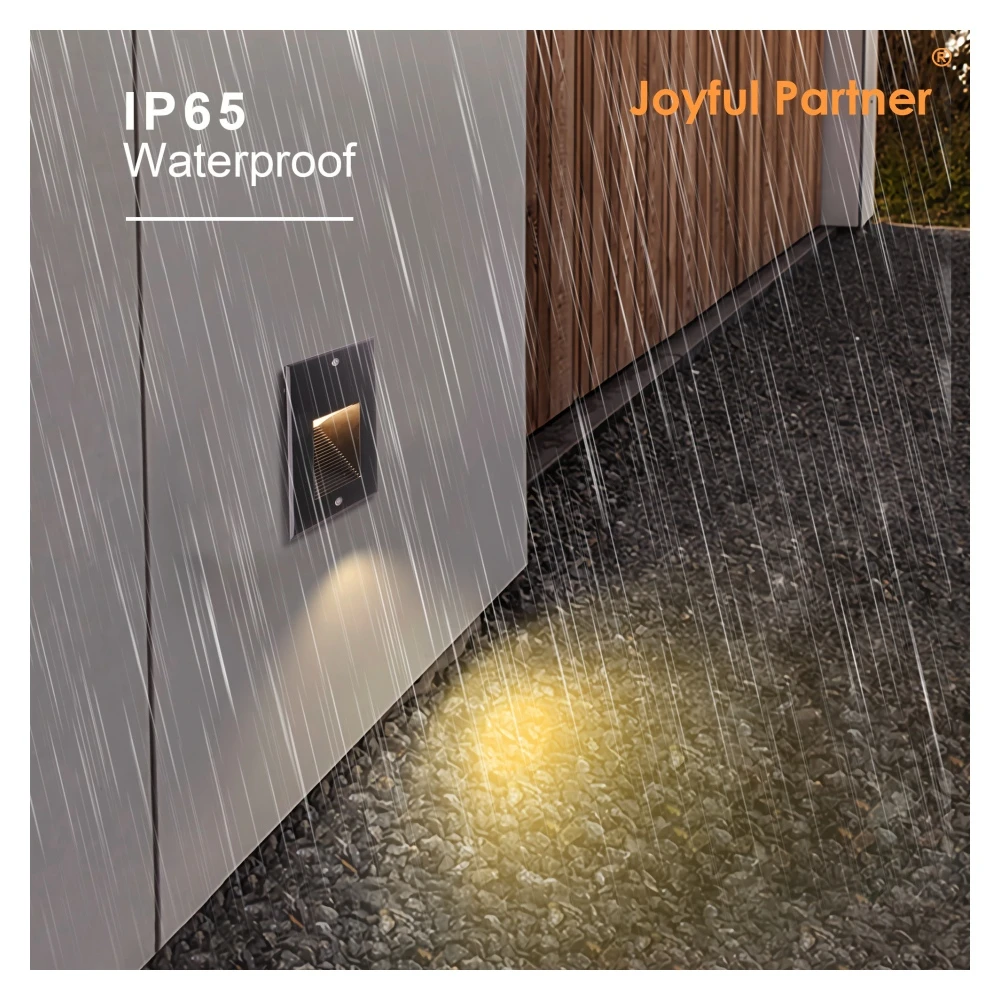

Zuverlässige Wasserdichtigkeitsklasse IP65 und Schlagfestigkeit IK10 für raue Außenumgebungen.
Leistungsstarke OSRAM- und SMD-LED-Lichtquellen bieten eine effiziente Leistung von 2,2 W bis 8,2 W.

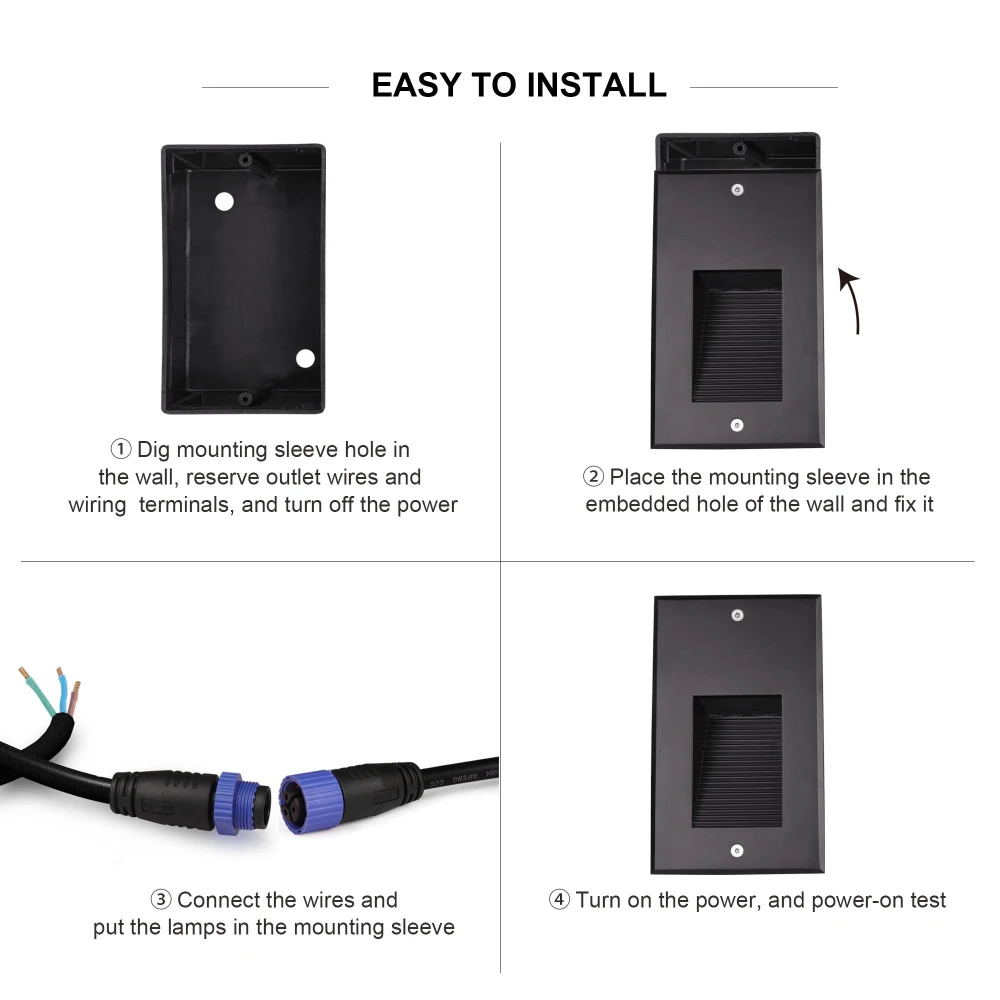

Vereinfachte Installation durch integrierte Kunststoffhülsen zur versenkten Montage in Wänden und Treppen.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
819187 |
SMD3528*18 |
120° |
2.5 |
AC100-240V |
10 |
|
819088 |
6*1W OSRAM |
120° |
8.2 |
DC24V/AC100-240V |
10 |
|
819157 |
SMD3528*15 |
120° |
2.2 |
AC100-240V |
10 |
|
819068 |
6*1W OSRAM |
120° |
6.2 |
DC24V/AC100-240V |
10 |
Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich |
|
Vordere Abdeckung |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich |
|
Glas |
Gehärtetes Glas. T=3mm |
|
Kabelverschraubung |
IP67 Kupfer- und nickelbeschichtet |
|
Dichtung |
Werkzeugförmige Dichtung |
|
LED |
SMD-LED oder kundenspezifische LED |
|
Leiterplatte |
Aluminium mit ausgezeichneter Wärmeleitfähigkeit, Wärmeleitfähigkeitskoeffizient ≥2,0 W/mK |
|
Treiber |
Konstantstromausgang |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2×0,75mm² L=0,3m (Niederspannung) / H05RN-F 3×0,75mm² L=0,3m (Hochspannung) |
