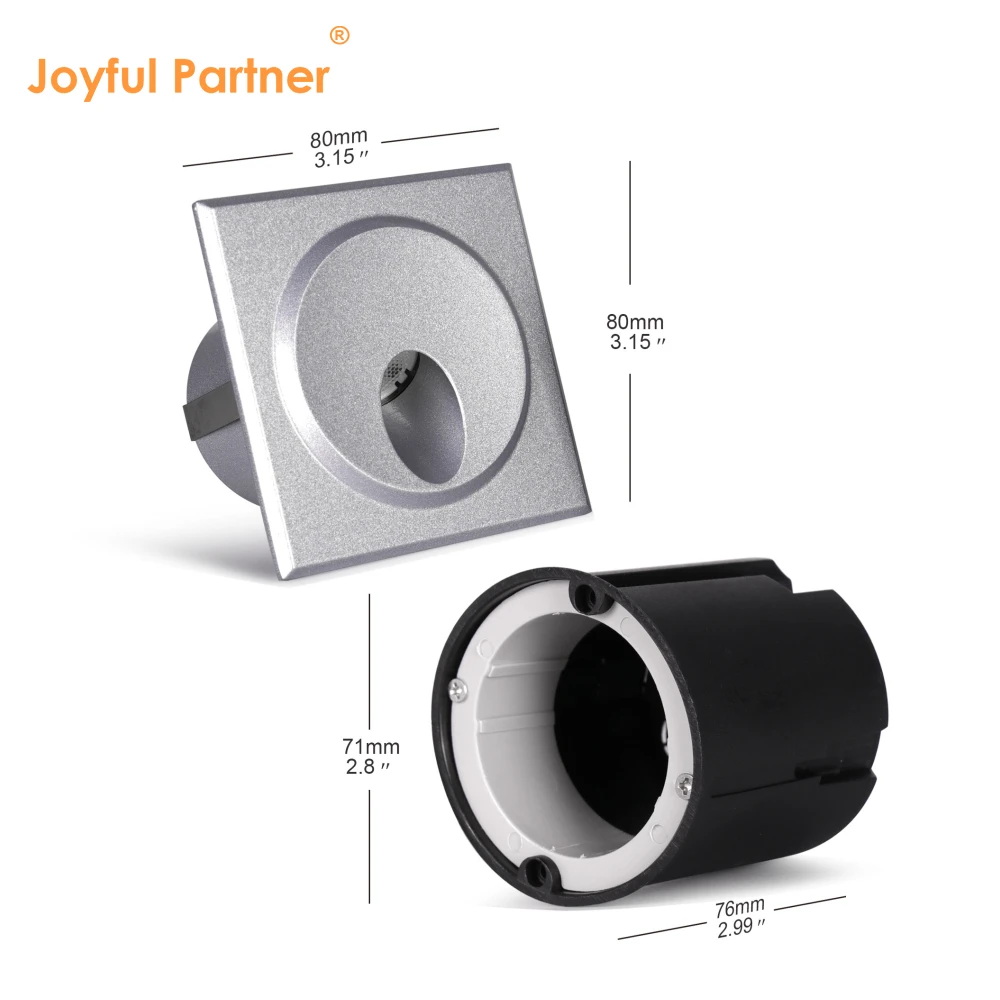

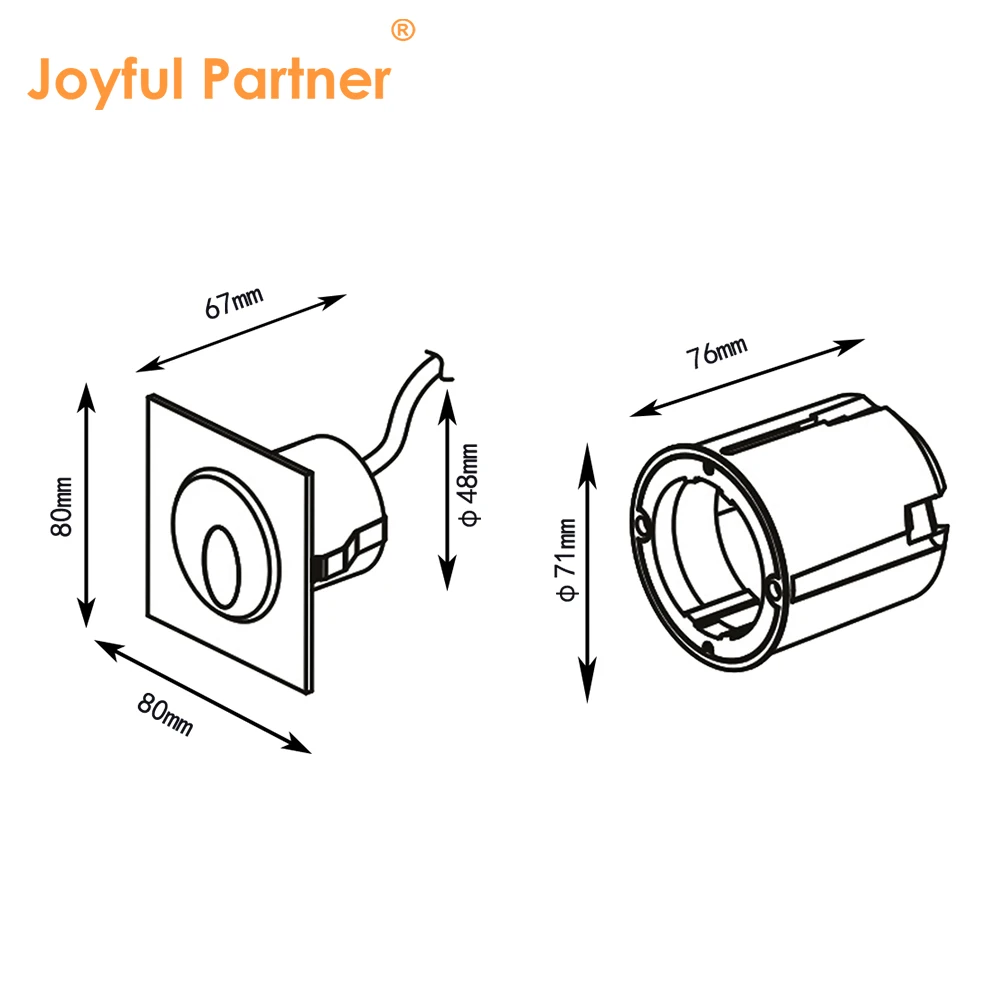

1QS0101(80*80mm)
Wasserdichte Bewertung: IP65
Material: ADC12 Druckgusspulverbeschichtung von Aluminium
Modell: 1QR010X / 1QS010X-Serie
Zertifizierung: IP65, RoHS, CE
Konzipiert für professionelle Einbauwand- und Treppenbeleuchtung im Freien.
Hochfestes ADC12-Druckgussaluminiumgehäuse mit langlebiger pulverbeschichteter Oberfläche.
Verfügt über 2 mm gehärtetes Glas und ein hocheffizientes optisches Objektiv mit ≥85 % Wirkungsgrad.
Für Sicherheit konzipiert und mit einer IK10-Stoßfestigkeit für öffentliche und gewerbliche Räume.
Zuverlässiger IP65-Schutz gewährleistet durch werkzeuggeformte Dichtungen und M12-Nickel-beschichtete Kupferkabelverschraubungen.

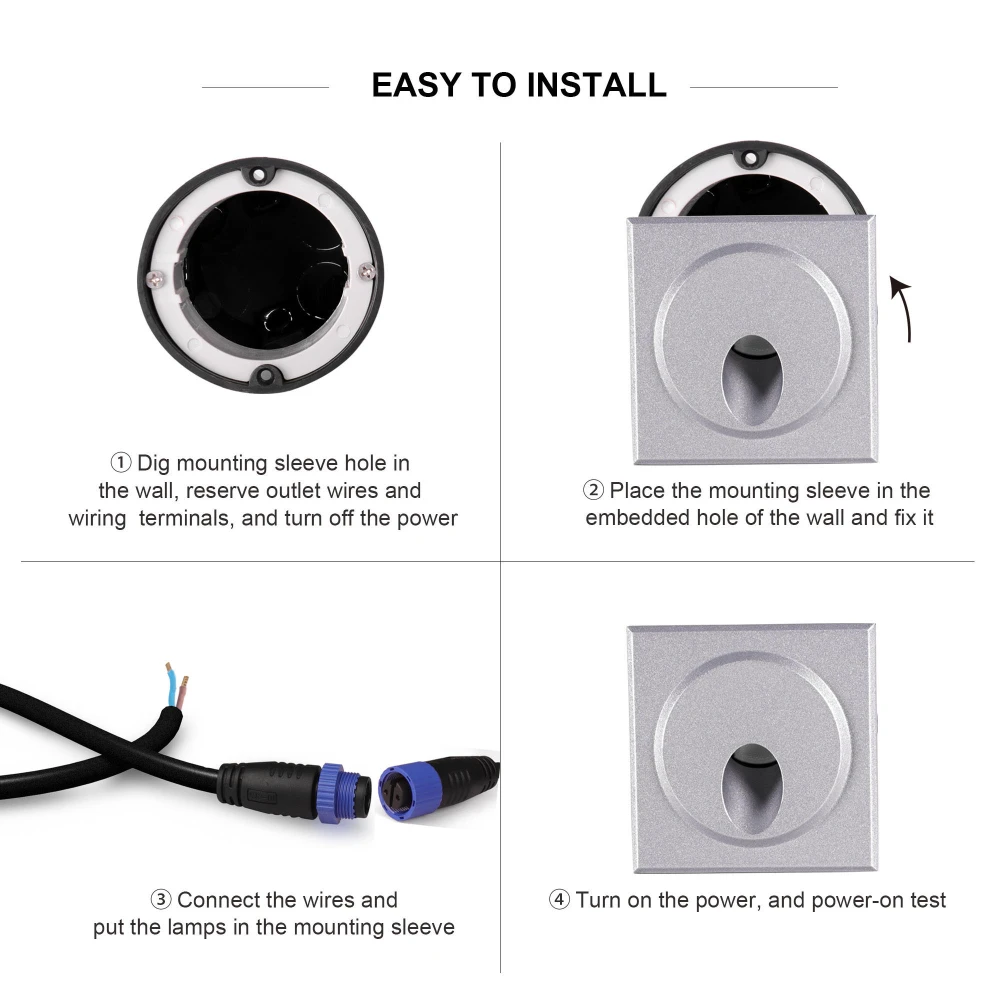

Vielseitige Installationsoptionen sind sowohl in runden als auch in quadratischen Formen mit integrierten Befestigungshüllen erhältlich.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*2W |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1*0,5W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
ADC12 Druckguss von pulverbeschichtetem Aluminium |
|
Glas |
Gehärtetes Glas. T=2 mm |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Kabeldrüse |
M12 nickelbeschichtetes Kupfer |
|
Dichtung |
Werkzeugformige Dichtung |
|
LED |
Epistar oder CREE Power LED. Ra>80 |
|
PCB |
Hervorragende Wärmeleitfähigkeit aus Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Fahrer |
-20°C~40°C |
|
Betriebstemperatur |
Konstanter Stromausgang, einfarbige LED = 1-Stromkreis-Ausgang |
|
Stromkabel |
H05RN-F 2×0,75 mm² L=0,3 m (Niederspannung) / H05RN-F 3×0,75 mm² L=0,3 m (Hochspannung) |
