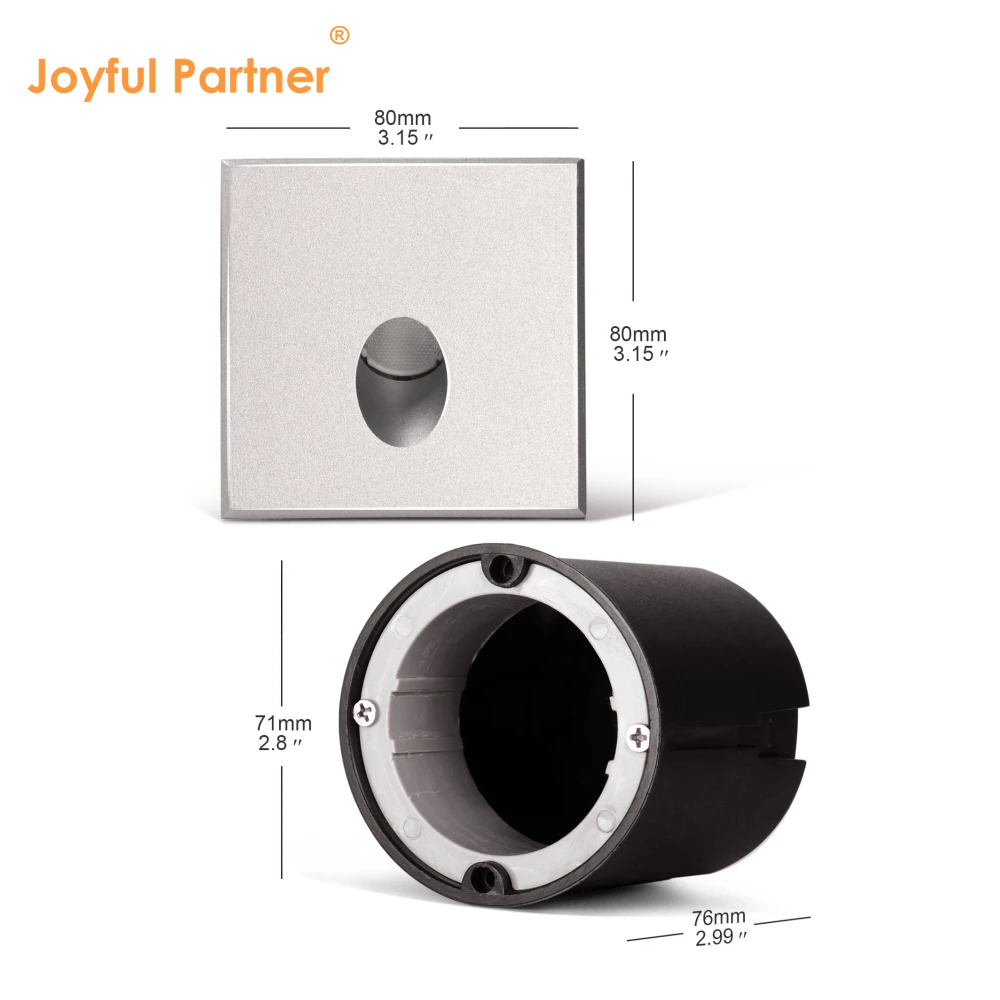

1SS0101 (80 * 80 mm)

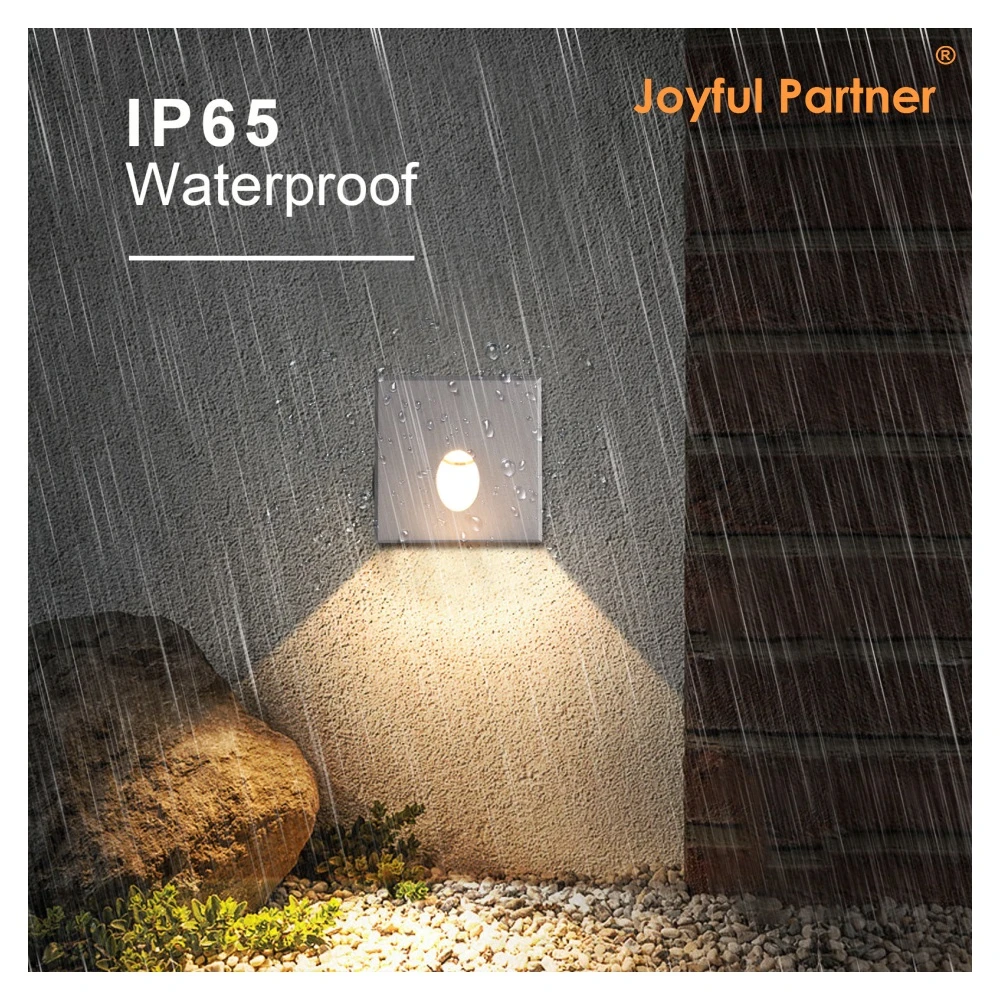

Wasserdichtigkeit: IP65

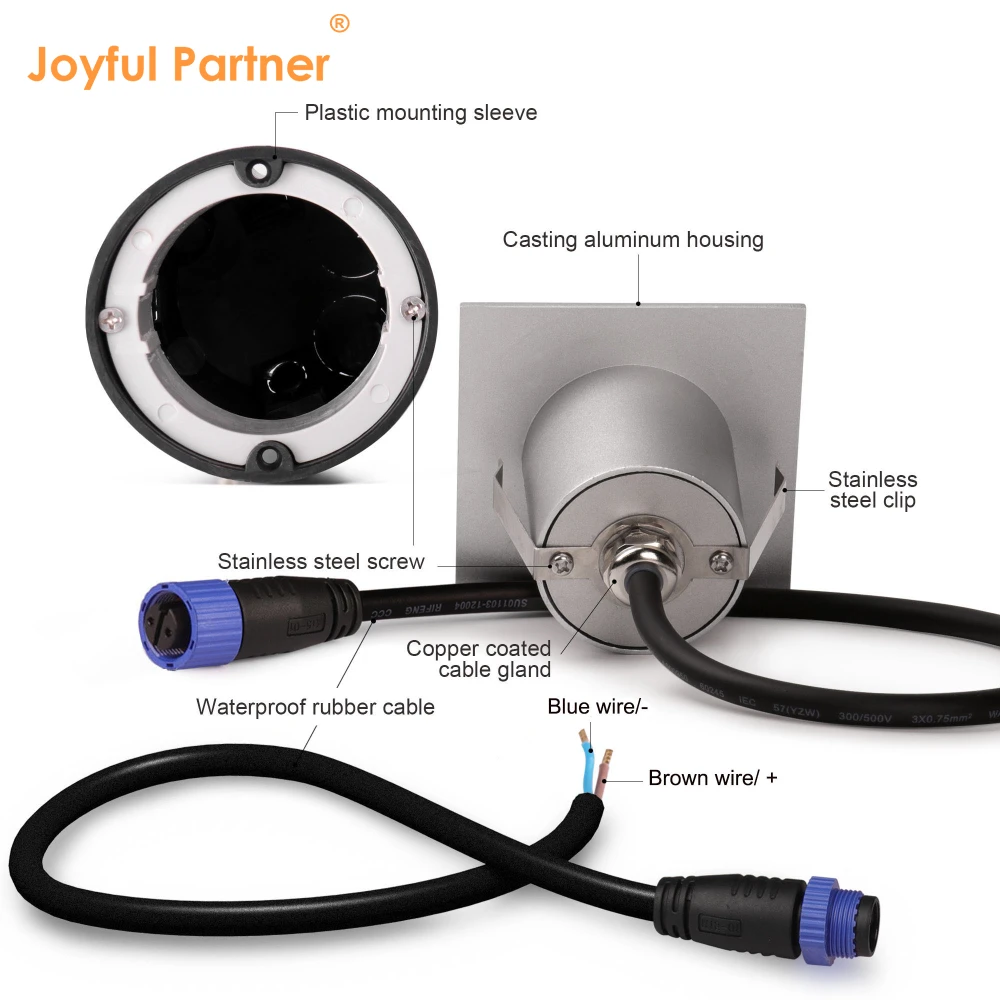

Material: ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich
Modell: 1SR01 / 1SS01 / 1SR01AR-Serie
Zertifizierung: IP65, RoHS, CE

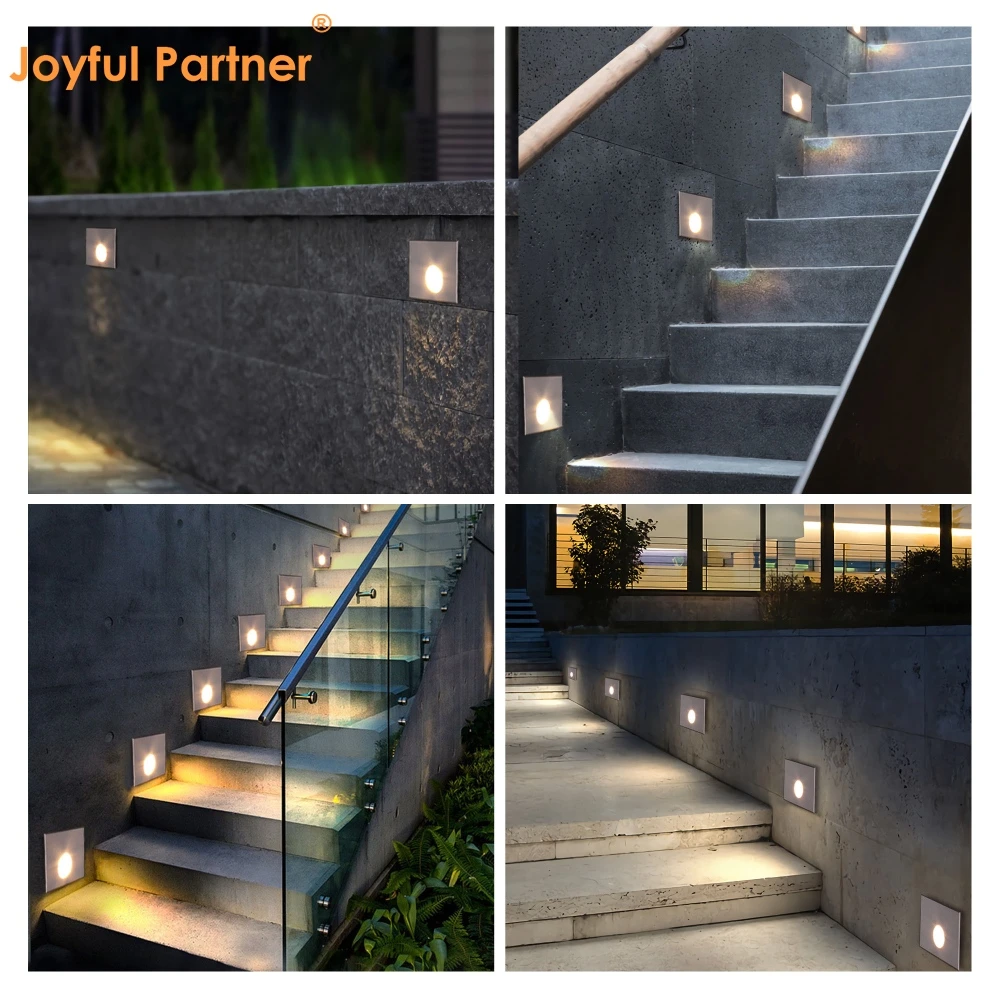

IP65 wasserdicht für die Verwendung als Außentreppen-/Stufen-/Mais-/Treppen-/Parkbeleuchtung
Eingangsspannung: 12V/24VDC/100-240VAC für Ihre Option
Schutzart IP65 mit CE- und ROHS-Zertifizierung
Nennlebensdauer: mehr als 50.000 Stunden

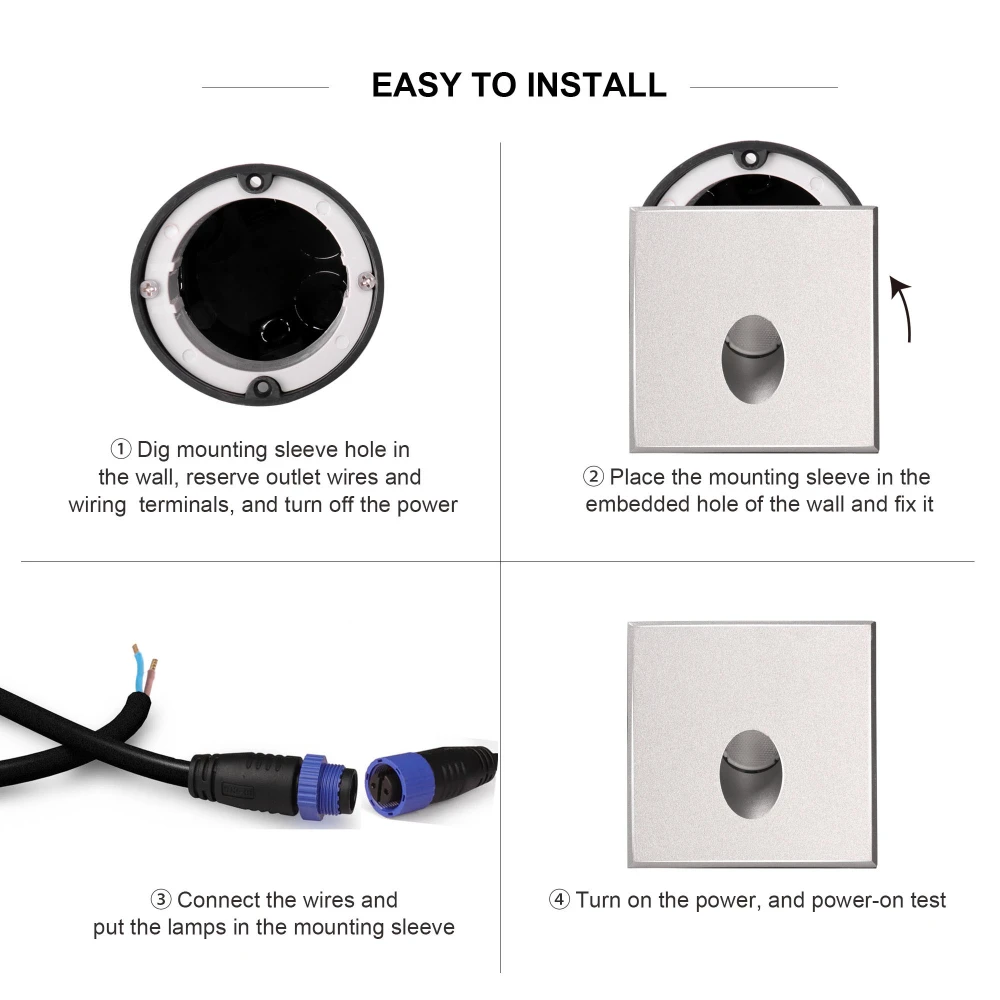

Einfach zu installieren und zu bedienen, direkt mit Clips
Hervorragende Wärmeleitfähigkeit aus Aluminium, hocheffiziente Konstantstromtreiber
Gehäusefarbe optional: Grau/Silber RAL 9005/Mattschwarz RAL 9006, andere kundenspezifische Farben
Wird mit Montagehülse geliefert
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
1SR0101 / 1SS0101 / 1SR0101AR |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1SR0101H / 1SS0101H / 1SR0101ARH |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1SR0102 / 1SS0102 / 1SR0102AR |
1*3W |
60° |
3 |
DC12V/DC24V |
10 |
|
1SR0102H / 1SS0102H / 1SR0102ARH |
1*3W |
60° |
3.3 |
AC100-240V |
10 |
|
1SR0107 / 1SS0107 / 1SR0107AR |
1 * 0,5 W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung für den Außenbereich |
|
Glas |
Gehärtetes Glas. T=2mm |
|
Linse |
Optische Linse, Wirkungsgrad ≥85 % |
|
Kabelverschraubung |
M12 vernickeltes Kupfer |
|
Dichtung |
Werkzeugförmige Dichtung |
|
LED |
Epistar- oder CREE-Power-LED. Ra>80 |
|
Leiterplatte |
Aluminium mit ausgezeichneter Wärmeleitfähigkeit, Wärmeleitfähigkeitskoeffizient ≥2,0 W/mK |
|
Treiber |
Konstantstromausgang |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2×0,75mm² L=0,3m (Niederspannung) / H05RN-F 3×0,75mm² L=0,3m (Hochspannung) |
Datenblatt herunterladen Installationshandbuch herunterladen
