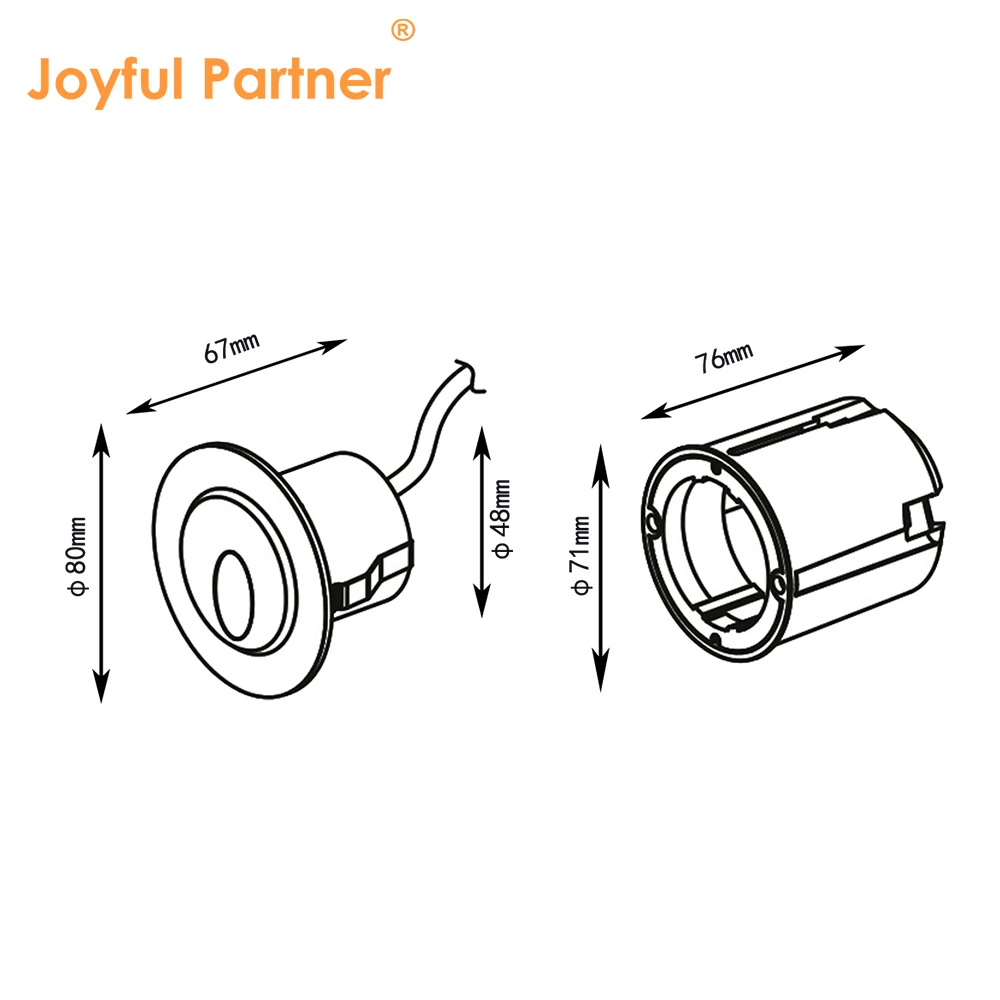

1QR0101 (Ø 80 mm）
Wasserdichtigkeit: IP65
Material: ADC12 Druckguss-Aluminium mit Pulverbeschichtung
Modell: 1QR010X / 1QS010X-Serie
Zertifizierung: IP65, RoHS, CE

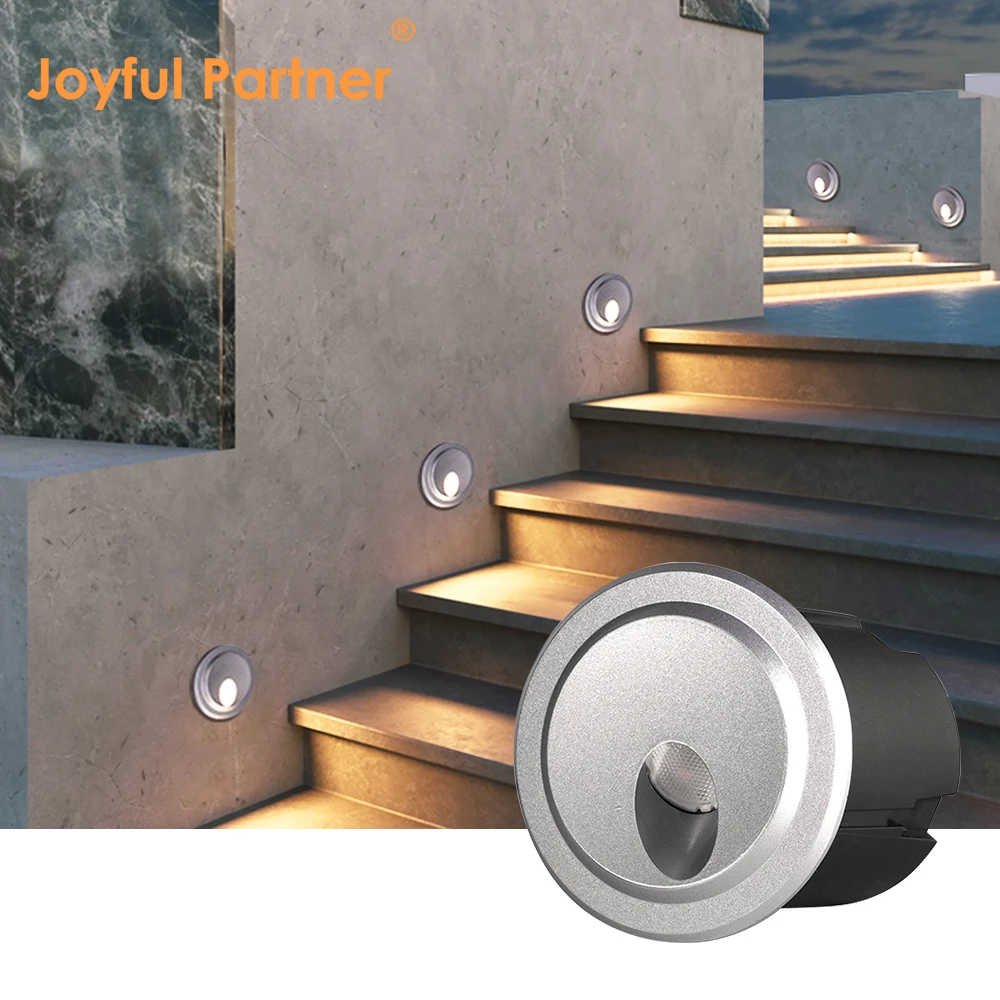

Entwickelt für die professionelle Wand- und Treppeneinbaubeleuchtung im Außenbereich.
Hochfestes ADC12-Druckguss-Aluminiumgehäuse mit langlebiger Pulverbeschichtung.
Verfügt über 2 mm dickes gehärtetes Glas und eine hocheffiziente optische Linse mit einem Wirkungsgrad von ≥85 %.
Entwickelt für Sicherheit mit der Schlagfestigkeitsklasse IK10 für öffentliche und gewerbliche Räume.
Zuverlässiger IP65-Schutz durch werkzeuggeformte Dichtungen und M12-Kabelverschraubungen aus vernickeltem Kupfer.
Vielseitige Installationsmöglichkeiten in runder und quadratischer Form mit integrierten Montagehülsen.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
1QR0101 / 1QS0101 |
1*1W |
60° |
1.1 |
DC12V/DC24V |
10 |
|
1QR0101H / 1QS0101H |
1*1W |
60° |
1.3 |
AC100-240V |
10 |
|
1QR0102 / 1QS0102 |
1*oder |
60° |
2.5 |
DC12V/DC24V |
10 |
|
1QR0102H / 1QS0102H |
1*Ach |
60° |
3.3 |
AC100-240V |
10 |
|
1QR0107 / 1QS0107 |
1 * 0,5 W |
60° |
0.5 |
AC100-240V / DC12V/DC24V |
10 |
Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse |
ADC12 Druckguss-Aluminium mit Pulverbeschichtung |
|
Glas |
Gehärtetes Glas. T=2mm |
|
Linse |
Optische Linse, Wirkungsgrad ≥85 % |
|
Kabelverschraubung |
M12 vernickeltes Kupfer |
|
Dichtung |
Werkzeugförmige Dichtung |
|
LED |
Epistar- oder CREE-Power-LED. Ra>80 |
|
Leiterplatte |
Aluminium mit ausgezeichneter Wärmeleitfähigkeit, Wärmeleitfähigkeitskoeffizient ≥2,0 W/mK |
|
Treiber |
-20℃~40℃ |
|
Betriebstemperatur |
Konstantstromausgang, einfarbige LED = 1-Kreis-Ausgang |
|
Stromkabel |
H05RN-F 2×0,75mm² L=0,3m (Niederspannung) / H05RN-F 3×0,75mm² L=0,3m (Hochspannung)
|
Datenblatt herunterladen Installationshandbuch herunterladen
