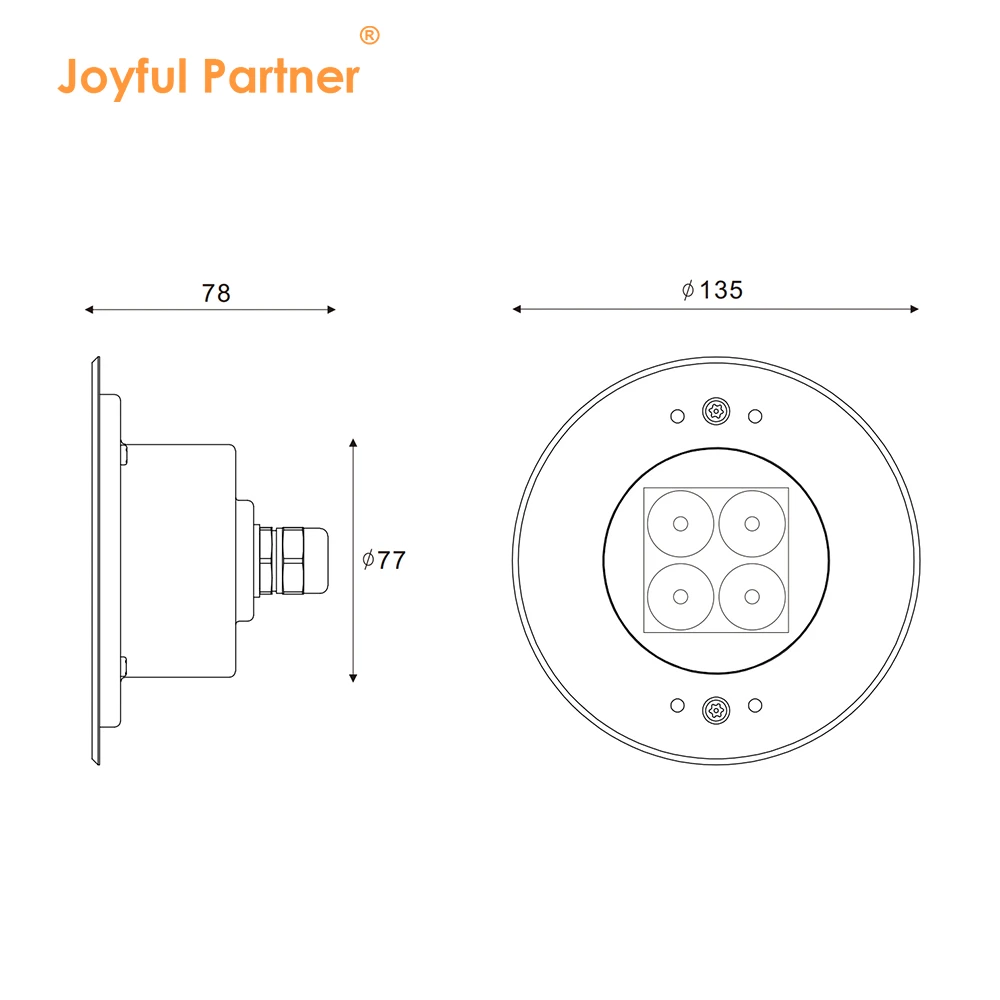

JPD11041 (Ø 135 mm)

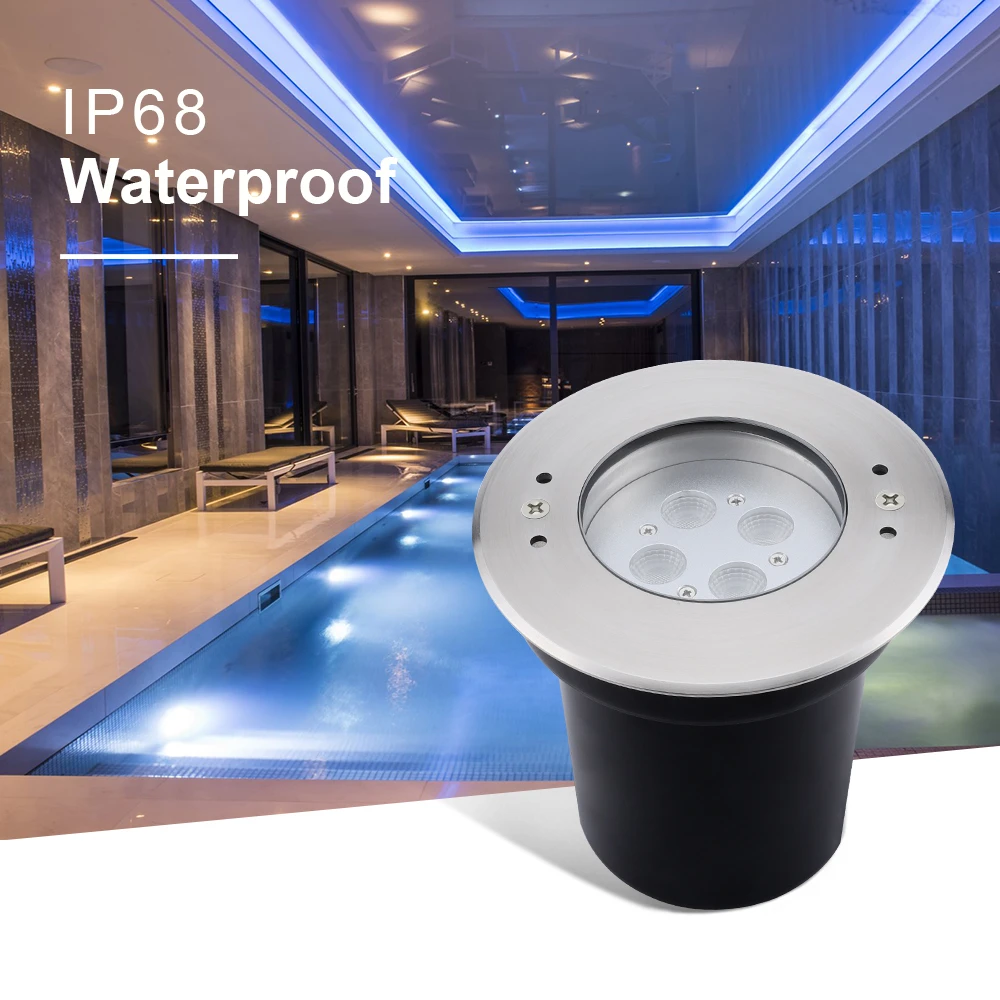

Wasserdichtigkeit: IP68
Material: Hartverchromter, geformter Edelstahl SUS 316L
Modell: JPD1104X-Serie
Zertifizierung: IP68, RoHS, CE

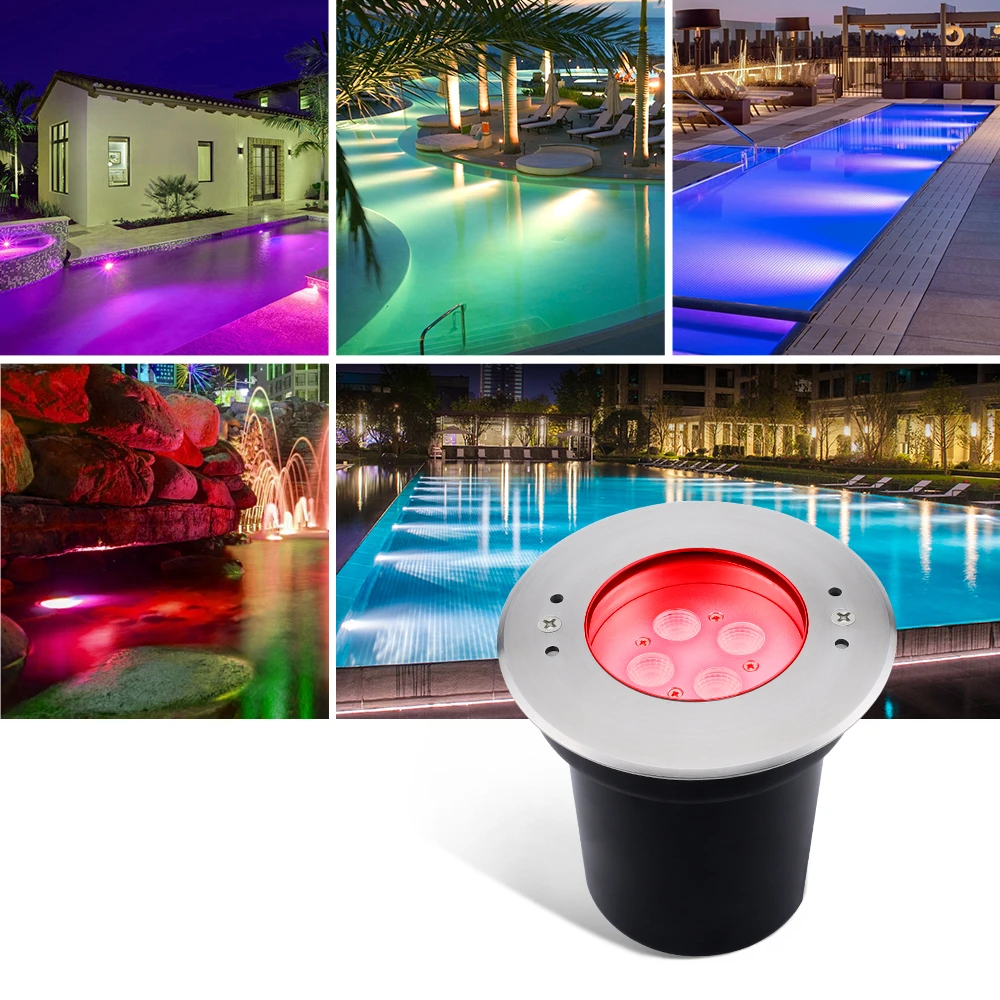

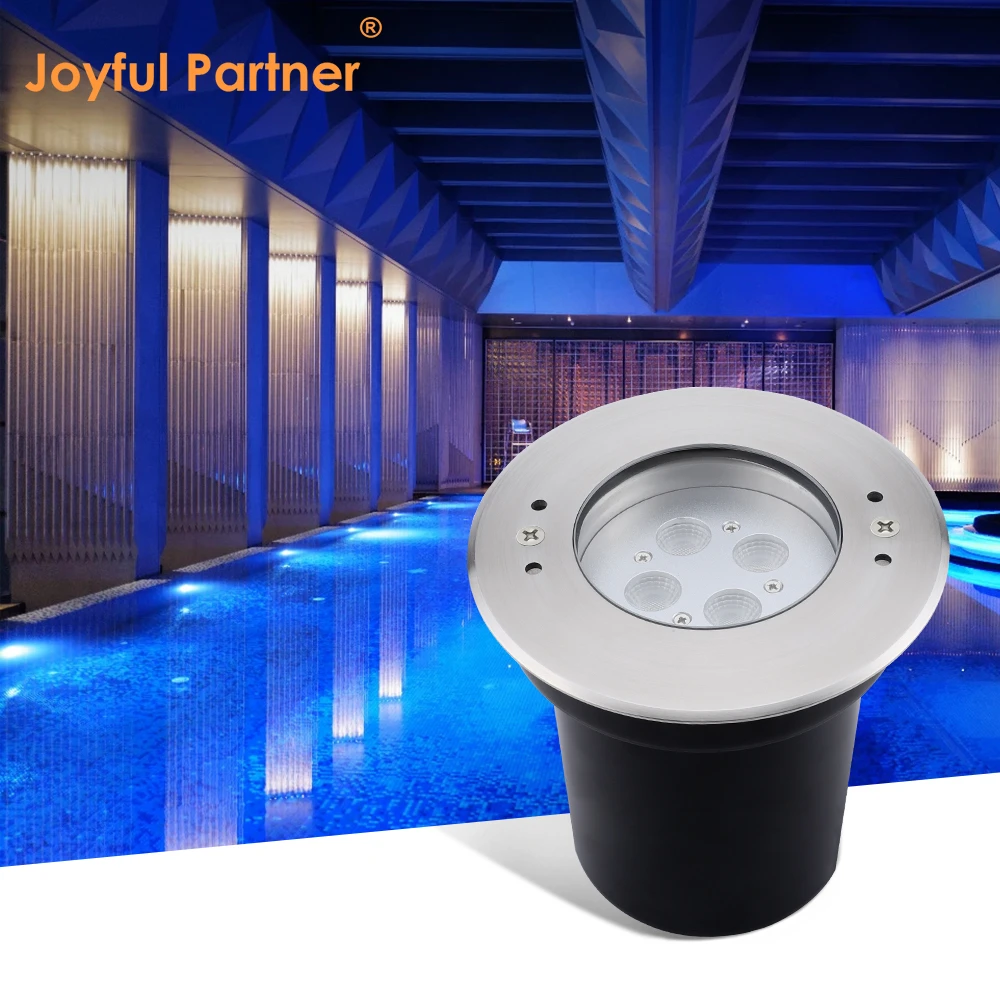

Leistungsstarke Unterwasser- und Untergrundeinbauleuchte, geeignet für vielseitige Architekturprojekte im Wasser oder an Land.

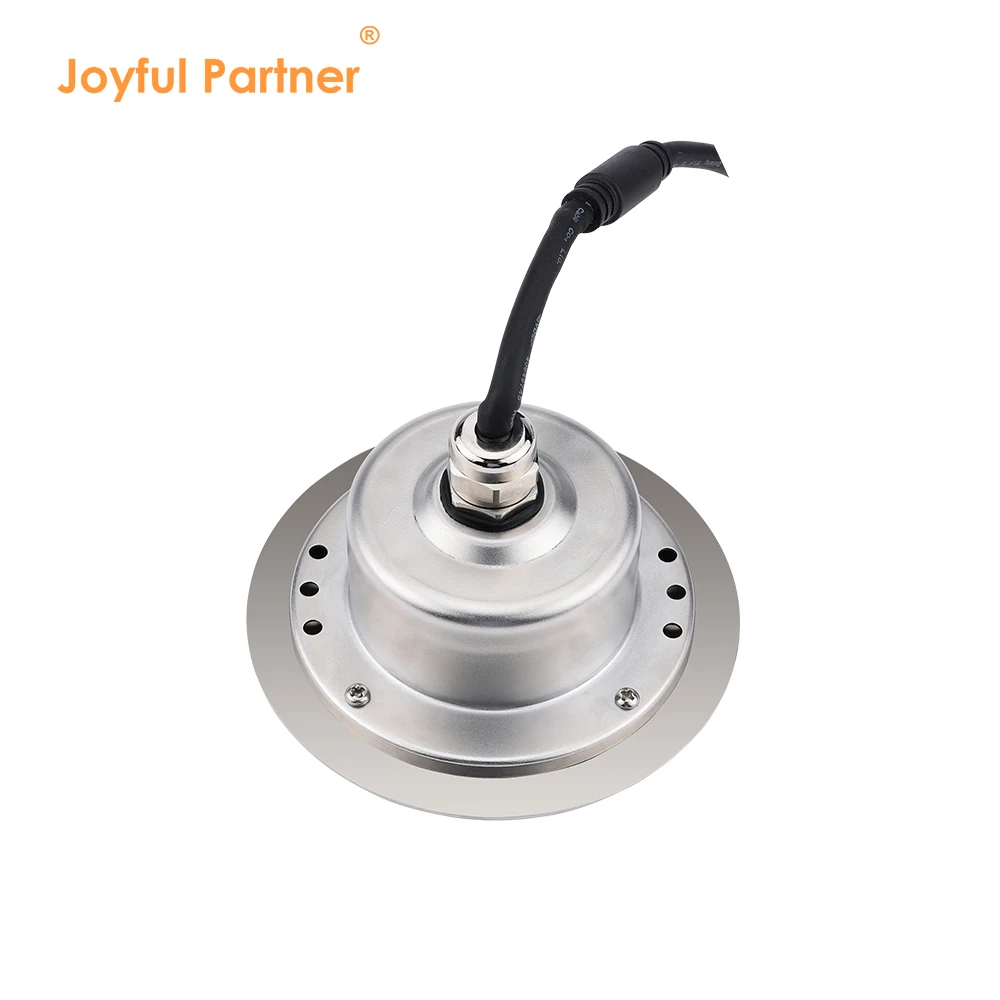

Hergestellt aus hochwertigem, hartverchromtem Edelstahl SUS 316L für maximale Korrosionsbeständigkeit und ästhetische Langlebigkeit.
Ausgestattet mit einem 8 mm dicken gehärteten Stufenglas und der Wasserdichtigkeitsklasse IP68 für sicheren Betrieb in Wassertiefen bis zu 2,0 m.
Verfügt über ein hocheffizientes optisches Linsensystem (≥85 %) mit mehreren Strahlwinkeloptionen von 8° bis 60° für eine präzise Strahlsteuerung.
Zuverlässige Tauchleistung durch vernickelte PG-11-Kupferkabelverschraubungen und geformte Silikondichtungen.
Erhältlich als einfarbige, RGB 3in1- und erweiterte RGBW 4in1-LED-Version mit Ausgangsleistungen von 4 W bis 12 W.
Modellspezifikationstabelle
|
Artikel-Nr. |
Lichtquelle |
Linsenstrahlwinkel (°) |
Verbrauch (Watt) |
Eingangsspannung (V) |
Ik-Rate |
|
JPD11041 |
4X1W LED |
8°/12°/25°/30°/45°/60° |
4.0 |
DC24V |
08 |
|
JPD11042 |
4X2W LED |
8°/15°/25°/30°/45°/60° |
8.1 |
DC24V |
08 |
|
JPD11046 |
4X3W RGB3in1 LED |
8°/12°/25°/30°/45°/60° |
8.0 |
DC24V |
08 |
|
JPD11049 |
4X3W RGBW 4in1 LED |
8°/12°/25°/30°/45°/60° |
12.0 |
DC24V |
08 |

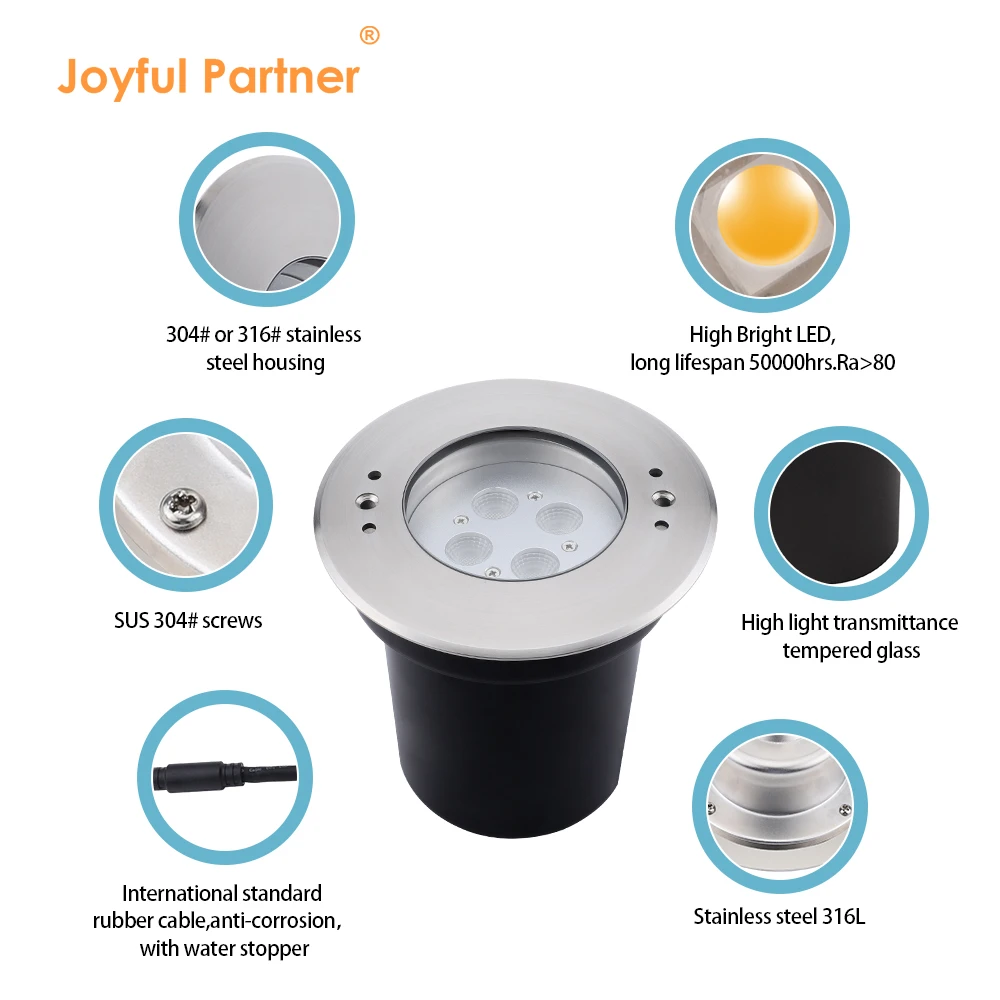

Materialspezifikationstabelle
|
Artikel |
Beschreibung |
|
Gehäuse und Frontabdeckung |
Hartverchromter, geformter Edelstahl SUS 316L |
|
Glas |
Stufe aus gehärtetem Glas T=8mm |
|
Linse |
Hochwertige optische Linse, Wirkungsgrad ≥85 % |
|
Kabelverschraubung |
IP-68 PG-11 vernickeltes Kupfer |
|
Leiterplatte |
Aluminium mit ausgezeichneter Wärmeleitfähigkeit, Wärmeleitfähigkeitskoeffizient ≥2,0 W/mK |
|
Treiber |
Konstantstromausgang. Einfarbige LED = 1-Kreis-Ausgang. RGB 3in1 LED = 3-Kreis-Ausgang. |
|
Stromkabel |
H05RN-F 2*0,75mm² L=2m (für Einzelfarbe) / H05RN-F 4*0,75mm² L=2m (für RGB) / H05RN-F 5*0,75mm² L=2m (für RGBW) |
|
Anwendungsumgebung |
Wassertemperatur zwischen -20℃ und 40℃ in weniger als 2 m Tiefe. |
|
Montagehülse |
Plastik |
