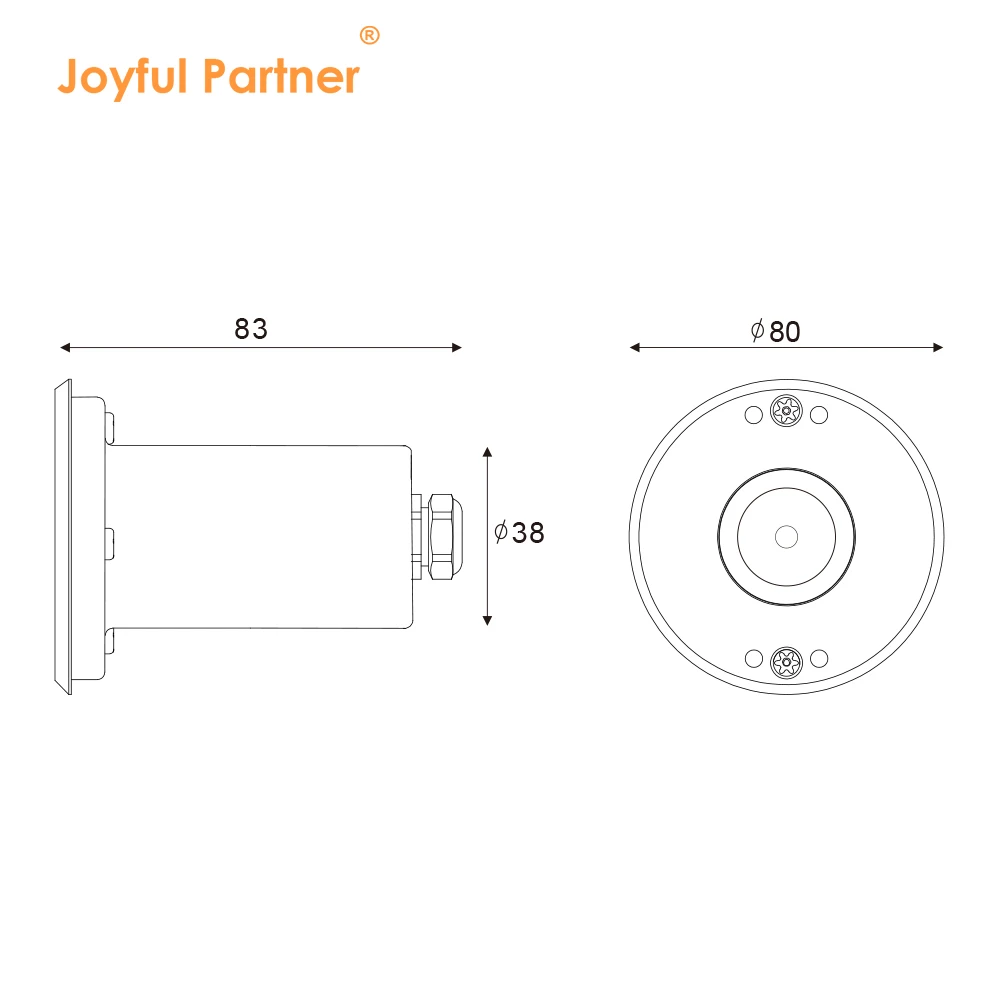

JPD0591X(Ø80*H83 mm)
Wasserdichte Bewertung: IP68
Material: Hartverchromt Edelstahl SUS 316L #
Modell: JPD0591X Serie
Zertifizierung: IP68, RoHS, CE, Geeignet für Land- und Wasseranwendungen

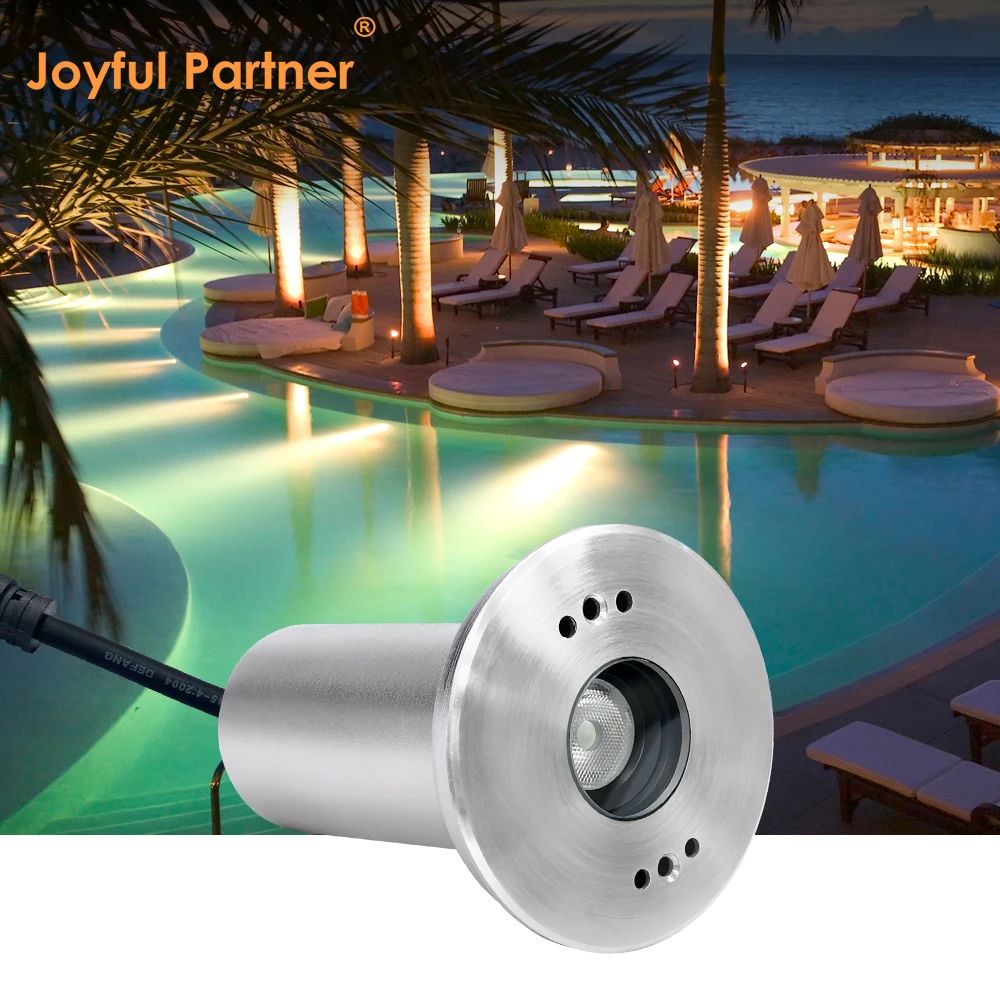

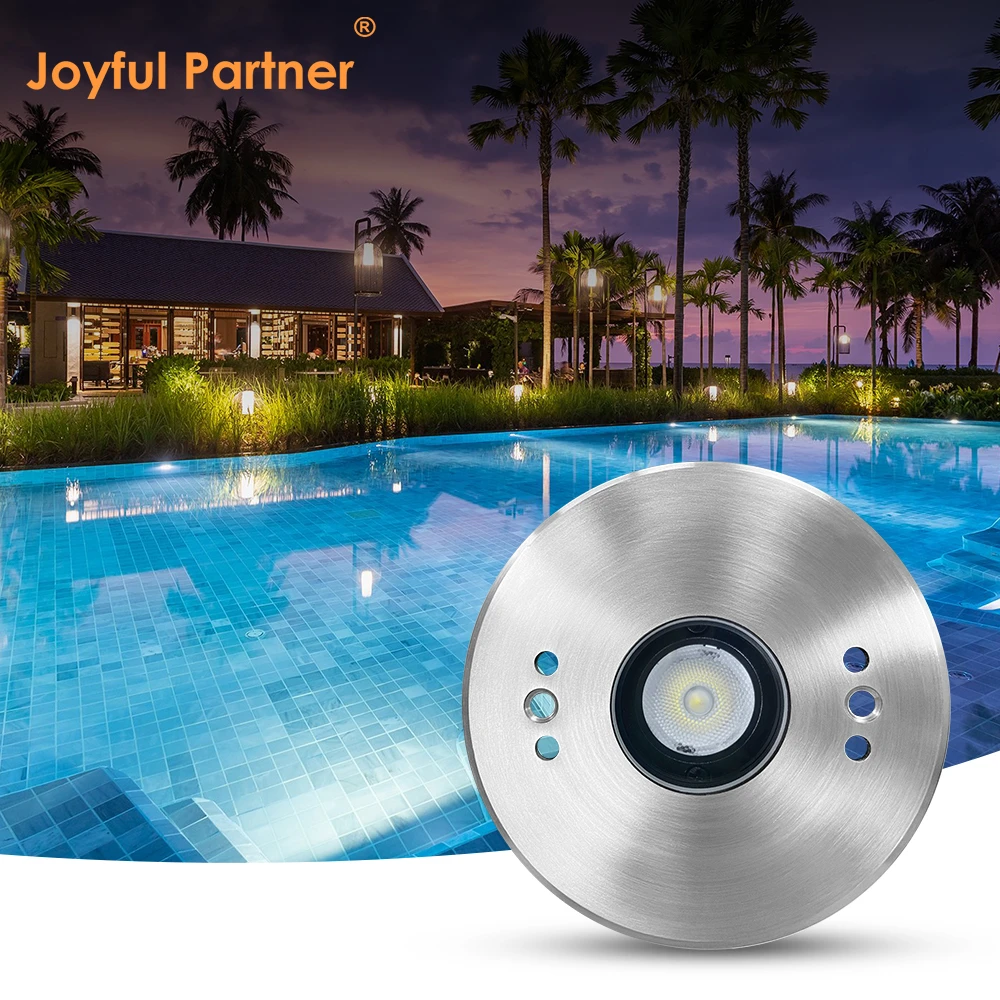

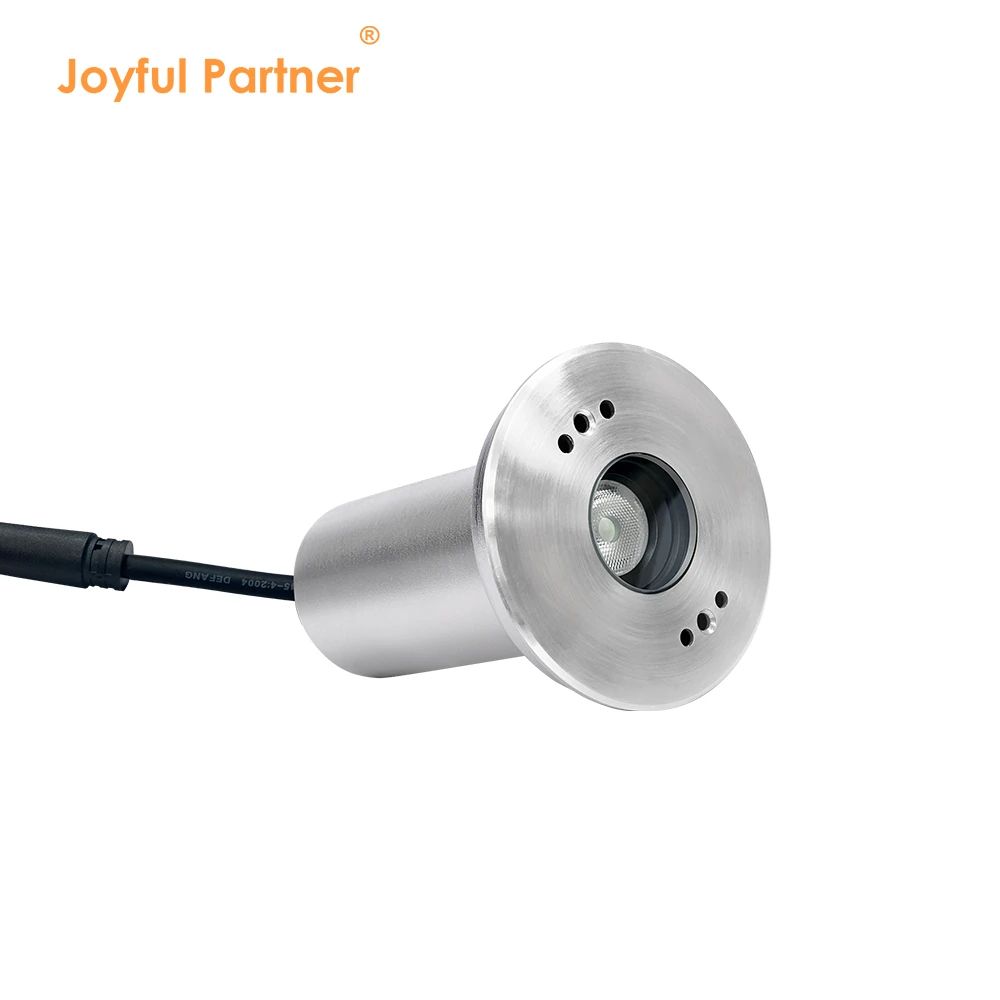

Die JPD0591X ist eine versenkte Poollampe, die auf einer einfachen Idee basiert: das Wasser beleuchten, nicht die Pooldecke. Ihre asymmetrische, tiefe Antireflexlinse lenkt den Lichtstrahl nach unten und weg vom Betrachter, sodass die Leuchte in der Wand verschwindet und die Oberfläche ruhig bleibt, während das Wasser selbst leuchtet. Mit einer 80-mm-Frontfläche und einem 83-mm-Gehäuse nimmt sie nur sehr wenig von der Pooloberfläche ein, und die Kunststoffmontagehülse hält die Installationslinie bei Neubauten und Renovierungen sauber.
Die optische Leistung beginnt an der Linse. Eine hochwertige optische Linse mit 85 Prozent Wirkungsgrad formt den Ausgang, während die asymmetrische Verteilung das Licht über den Poolboden verteilt, anstatt Blendung auf Schwimmer oder nahegelegene Fenster zu werfen. Strahloptionen von 8 bis 60 Grad ermöglichen es Designern, in Schichten zu arbeiten, wobei für Stufen und Featurewände ein schmaler Winkel und offene Becken und lange Wasserelemente ein breiterer Winkel genutzt werden.
Die Leuchte ist für eine dauerhafte Immersion konstruiert. Die Frontabdeckung ist aus SUS 316L Edelstahl geformt und mit hartverchromter Beschichtung versehen, die hinter 8 mm gestuftem gehärtetem Glas versiegelt ist. Im Inneren führt eine Aluminiumleiterplatte mit einer Kapazität von über 2,0 W/mK Wärme von der LED ab, und ein Konstantstromtreiber versorgt einen einzelnen Stromkreis für weiße Versionen oder drei Stromkreise für RGB 3in1-Versionen. Eine PG 11 nickel-beschichtete Kupferverschraubung sichert den Kabeleingang, und die Baugruppe trägt eine IP68-Zertifizierung für Wasser von minus zwanzig bis vierzig Grad Celsius in Tiefen unter zwei Metern mit einer IK06-Aufprallbewertung.
Das Sortiment umfasst drei Modelle. JPD05911 liefert 1W, JPD05912 2,1W und JPD05916 3W in RGB 3in1, alle erhältlich in DC 12V oder DC 24V für Niederspannungspoolsysteme. Eine 65 mm Kunststoffhülle, zwei Meter H05RN-F Kabel und optionale Kabellängen ermöglichen eine einfache Montage in Beton- und Folienpools, Spa-Becken, Brunnen und Hotelwasseranlagen. OEM-Branding und gemischte Modellbestellungen sind für Händler und Projektkäufer erhältlich.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
JPD05911 |
1X1W-LED |
8°/15°/25°/30°/45° |
1.0 |
DC12V/DC24V |
08 |
|
JPD05912 |
1X2W LED |
8°/15°/25°/30°/45° |
2.1 |
DC12V/DC24V |
08 |
|
JPD05916 |
1x3W RGB3in1 LED |
20°/25°/30°/40°/60° |
3.0 |
DC12V/DC24V |
06 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnung & Frontcover |
Hartverchromte, formgeformte Edelstahl-SUS 316L # |
|
Glas |
Stufengehärtetes Glas T=8 mm |
|
Linse |
Hochwertige optische Linse, Effizienz≥85 %. |
|
Kabeldrüse |
IP-68 PG-11 nickelbeschichtetes Kupfer |
|
PCB |
Ausgezeichnete Wärmeleitfähigkeit, Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Fahrer |
Konstanter Stromausgang. Einfarbige LED = 1 Schaltkreis Ausgang. RGB 3in1 LED = 3 Schaltkreise Ausgang. |
|
Anwendungsumgebung |
Wassertemperatur zwischen -20°C ~ 40°C, weniger als 2 m Tiefe. |
|
Montagehülse |
Kunststoff |
|
Stromkabel |
H05RN-F 2*0,75mm² L=2m (für Einzelfarbe) / H05RN-F 4*0,75mm² L=2m (für RGB) / H05RN-F 5*0,75mm² L=2m (für RGBW) |

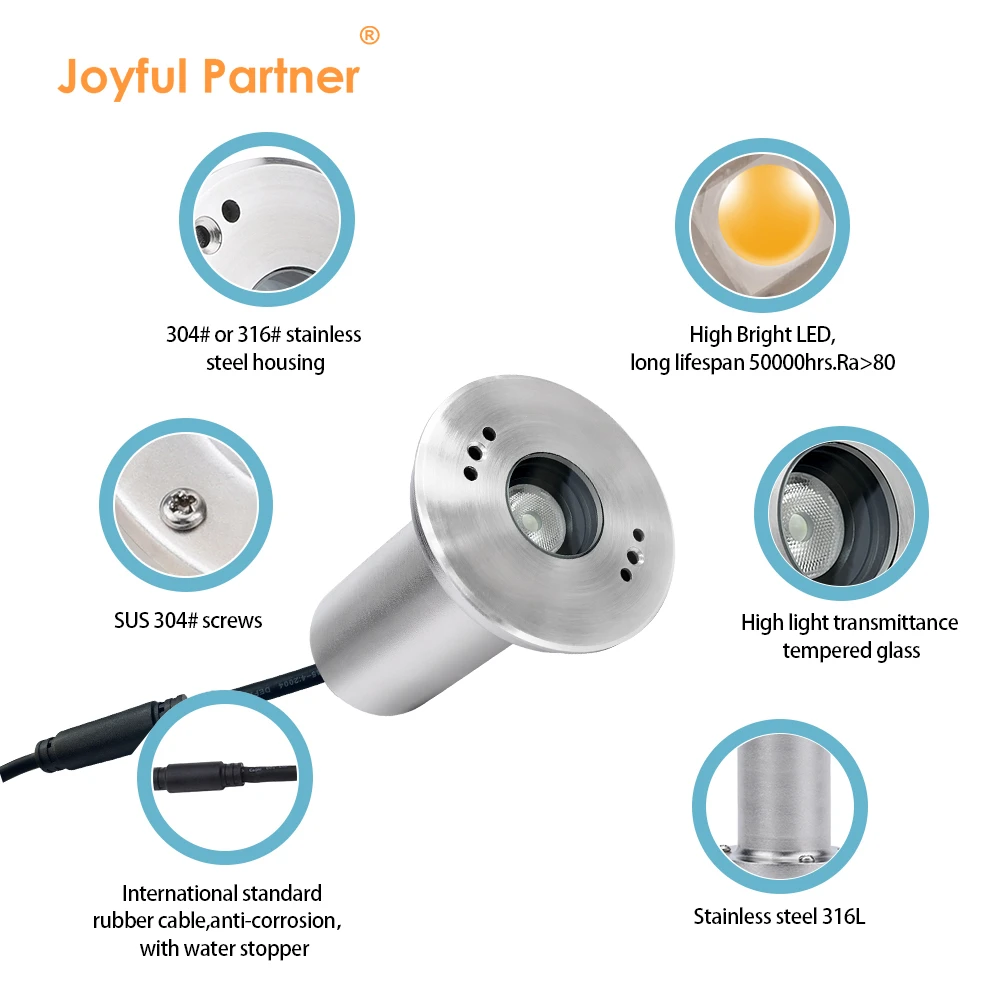

Tiefer Anti-Reflex-Vorteil: Versenkte 316-Liter-Edelstahlfront mit einer asymmetrischen tiefen Antireflexlinse, sodass das Licht im Poolwand versteckt bleibt und der Strahl fokussiert bleibt, anstatt nach oben zu überlaufen. Mit einer Kunststoffhülle ausgestattet, sitzt das schlanke 83MM-Gehäuse fast bündig mit der Pooloberfläche und hält die Pools in Villa und Hotel nachts sauber.
Bau und Spezifikation: Das gestufte gehärtete 8-mm-Glas bedeckt eine optische Linse mit 85 Prozent Effizienz, und die Aluminiumleiterplatte leitet Wärme ab, um die LED zu schützen. Konstantstromtreiber versorgen Einzelfarb- und RGB-3in1-Versionen mit PG 11 nickelbeschichteten Kupferverschraubungen und zwei Meter H05RN-F-Kabel. Der Vorderdurchmesser beträgt 80 mm, die Hülse 65 mm, und die Modelle laufen JPD05911 1W, JPD05912 2,1W und JPD05916 3W RGB in DC 12V oder DC 24V.
Anwendung und Versorgung: Die Strahlwinkel reichen von 8 bis 60 Grad, sodass Käufer schmale Akzentbecken oder breitere Wash-Beleuchtung kombinieren können. Eignet sich für Beton- und Liner-Pools, Spa-Pools, Brunnen und Hotel-Wasseranlagen bis zu zwei Meter tief, bei Wassertemperaturen von minus zwanzig bis vierzig Grad Celsius. OEM-Branding, individuelle Kabellänge und gemischte Modellbestellungen werden unterstützt.
