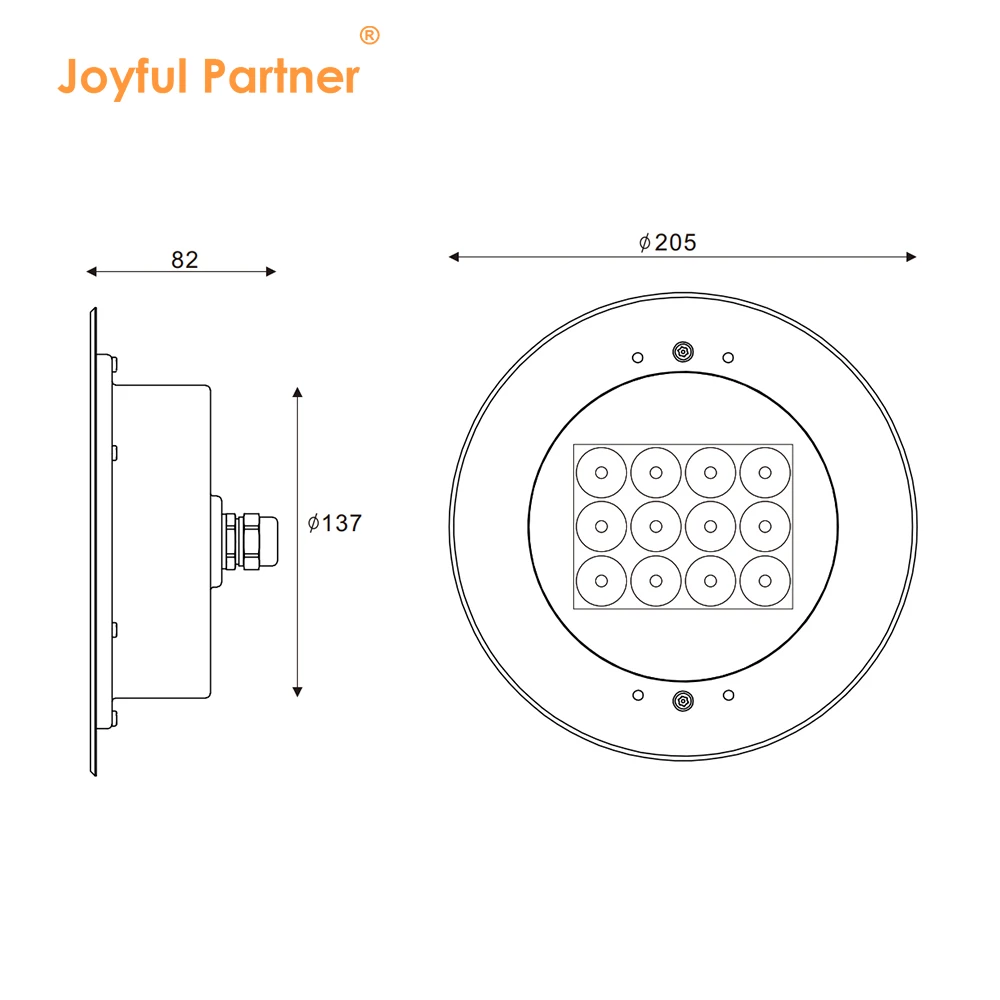

JPD18012X(Ø 205*H120 mm)
Wasserdichte Bewertung: IP68
Material: Hartverchromt Edelstahl SUS 316L #
Modell: JPD18012X Serie
Zertifizierung: IP68, RoHS, CE, Geeignet für Anwendungen mit Wasser oder ohne Wasser
Die JPD18012X ist eine versenkte Leuchte, die für zwei Umgebungen gebaut wurde: eine Beton-Poolwand oder ein vergrabenes Landschaftsbett. Zwölf LEDs teilen sich eine 170-mm-Edelstahlfläche, die fast bündig mit der Oberfläche sitzt, sodass eine Reihe von Leuchten wie eine einzelne Lichtlinie statt als eine Reihe separater Lichtquellen wirkt.
Ein hochwertiges Objektiv mit 85 Prozent Effizienz formt den Ausgang, während die asymmetrische Verteilung das Licht auf dem Poolboden und den Wänden hält, statt in den Augen von jemandem, der am Rand steht. Strahlwinkel von 8 bis 90 Grad decken schmale Step-Akzente und breite Waschbecken-Washes ab. Weiße Versionen führen einen Stromkreis, RGB 3in1 und RGBW 4in1 drei.

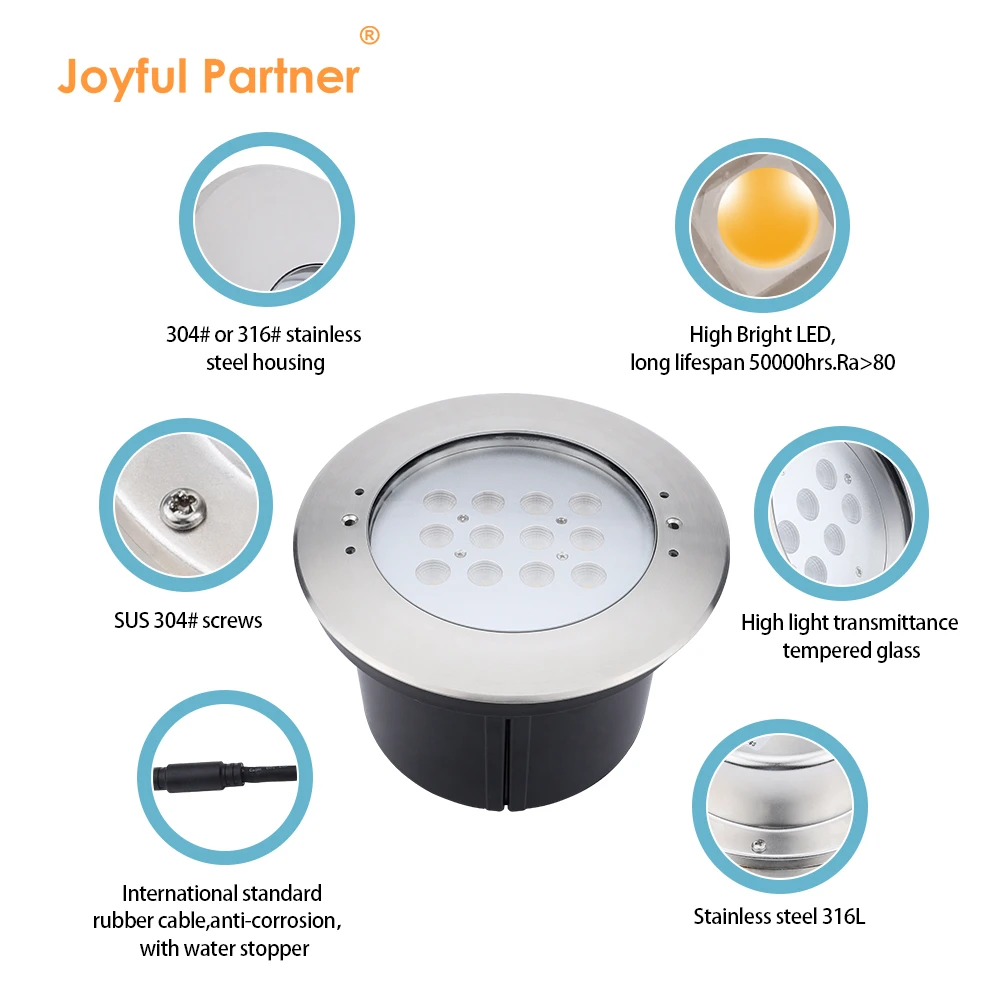

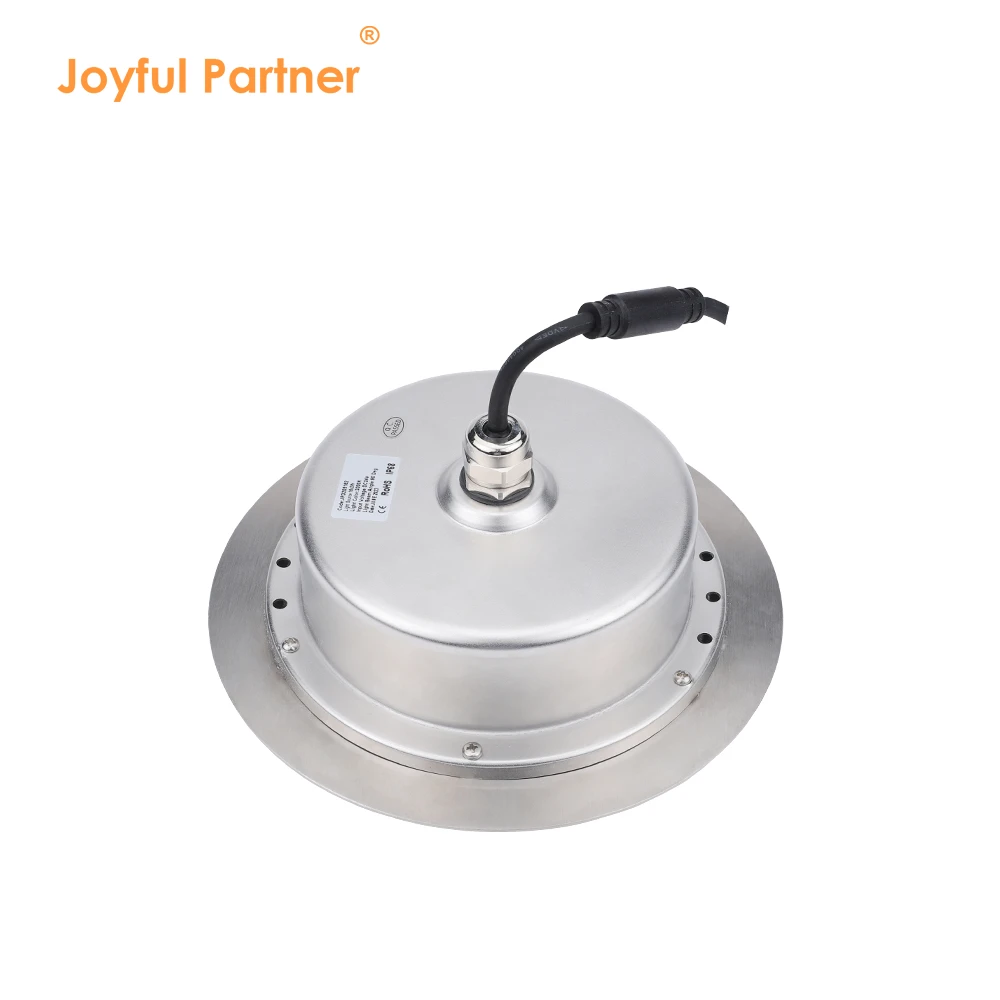

Die Frontabdeckung besteht aus geformtem SUS 316L Edelstahl mit harter Verchromung, abgedichtet gegen 8 mm gestuftes gehärtetes Glas. Eine Aluminiumleiterplatte über 2,0 W/mK leitet Wärme von den LEDs ab, eine PG 11 nickelbeschichtete Verschraubung verriegelt das zwei Meter lange H05RN-F Kabel, und die Baugruppe ist IP68-zertifiziert für Wasser von minus zwanzig bis vierzig Grad Celsius in Tiefen unter zwei Metern mit IK06-Aufprallschutz.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
JPD180121 |
12X1W LED |
8°/15°/25°/30°/45°/60°/90° |
12.0 |
DC24V |
08 |
|
JPD180122 |
12X2W LED |
8°/15°/25°/30°/45°/60°/90° |
24.1 |
DC24V |
08 |
|
JPD180126 |
12x2W RGB3in1 LED |
8°/15°/25°/30°/45°/60°/90° |
24.0 |
DC12V/DC24V |
08 |
|
JPD180129 |
12x3W RGBW4in1 LED |
25°/30°/45°/60°/90° |
36.0 |
DC24V |
08 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnung & Frontcover |
Hartverchromte, formgeformte Edelstahl-SUS 316L # |
|
Glas |
Stufengehärtetes Glas T=8 mm |
|
Linse |
Hochwertige optische Linse, Effizienz≥85 %. |
|
Kabeldrüse |
IP-68 PG-11 nickelbeschichtetes Kupfer |
|
PCB |
Ausgezeichnete Wärmeleitfähigkeit, Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Fahrer |
Konstanter Stromausgang. Einfarbige LED = 1 Schaltkreis Ausgang. RGB 3in1 LED = 3 Schaltkreise Ausgang. |
|
Stromkabel |
H05RN-F 2*0,75mm² L=2m (für Einzelfarbe) / H05RN-F 4*0,75mm² L=2m (für RGB) / H05RN-F 5*0,75mm² L=2m (für RGBW) |
|
Anwendungsumgebung |
Wassertemperatur zwischen -20°C ~ 40°C, weniger als 2 m Tiefe. |
|
Montagehülse |
Kunststoff |

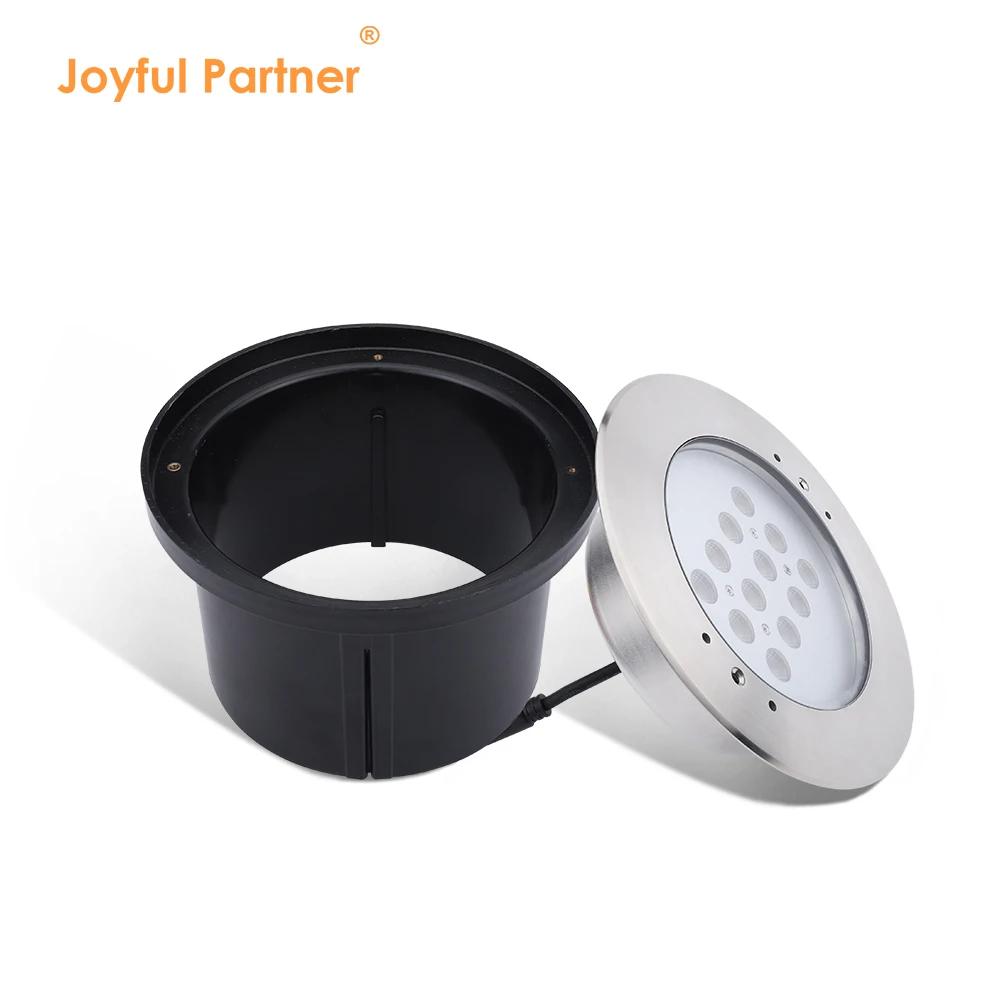

Dual-Use-Einbau-Design: Eine Leuchte für Wasser und Boden. Zwölf LEDs befinden sich hinter einer gestuften gehärteten Glasabdeckung mit einer optischen Linse mit 85 Prozent Wirkungsgrad, die ein gleichmäßiges Lichtbecken statt eines einzigen Hotspots verteilt. Die Kunststoffrückbox ermöglicht es, die Lampe in Betonbeckenwände oder vergrabene Landschaftsbeete mit derselben sauberen, fast bündigen Fläche einzusetzen.
Bau und Optik: Die Frontabdeckung ist aus SUS 316L Edelstahl mit harter Verchromung geformt, abgedichtet bis IP68 für kontinuierliches Eintauchen in Wasser von minus zwanzig bis vierzig Grad Celsius in Tiefen unter zwei Metern. Eine Aluminiumleiterplatte über 2,0 W/mK entzieht Wärme aus dem LED-Array, ein Konstantstromtreiber betreibt einen Stromkreis für Weiß oder drei für RGB 3in1, und eine PG 11 nickelbeschichtete Kupferverkleidung verriegelt das zwei Meter lange H05RN-F-Kabel.

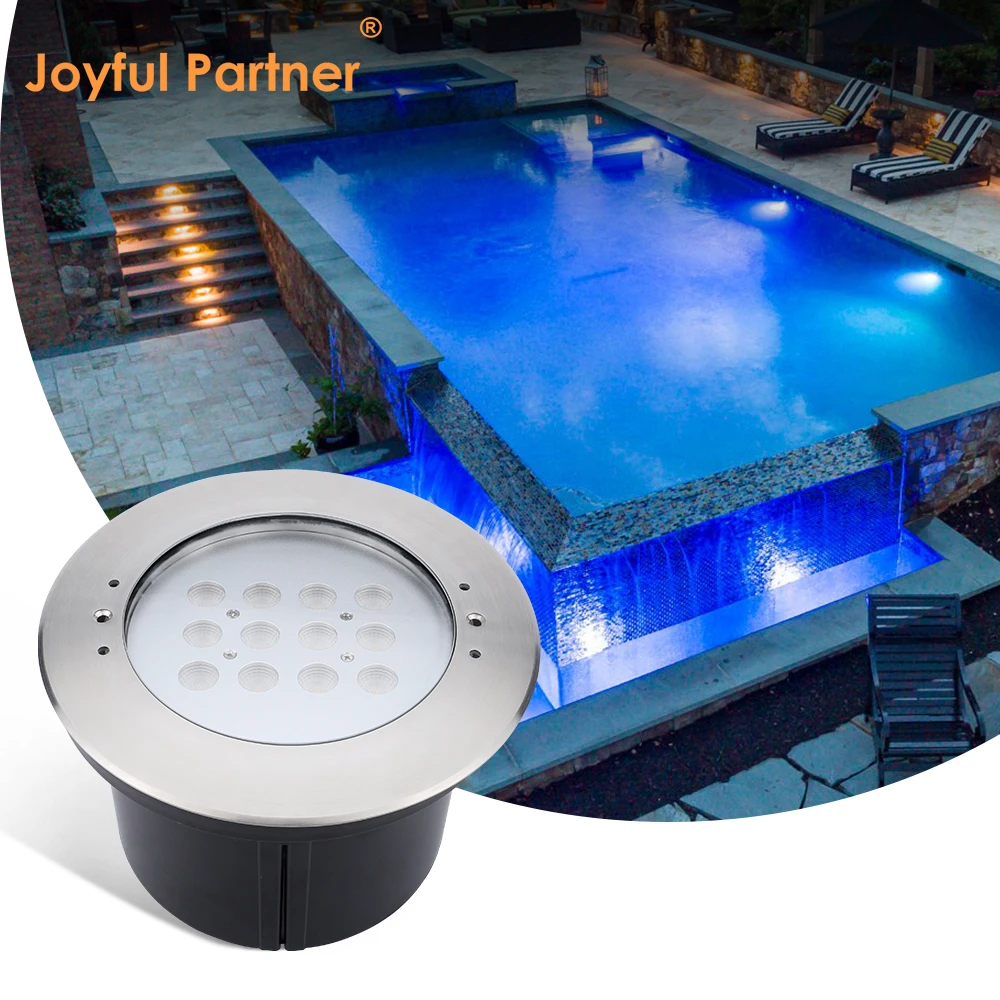

Modellpalette und Versorgung: Vier Modelle decken unterschiedliche Lasten ab. JPD180121 liefert 12W und JPD180122 24W im DC, 24V weiß, JPD180126 bietet 24W RGB 3in1 in DC 12V oder DC 24V JPD180129 und erreicht 36W RGBW 4in1 in DC 24V. Strahlwinkel von 8 bis 90 Grad passen zu schmalen Akzenten oder breiten Flächen über Pools, Brunnen, Wasserspielstätten, Gartenbeete und Terrassenkanten, wobei OEM-Marke und individuelle Kabellänge verfügbar sind.
