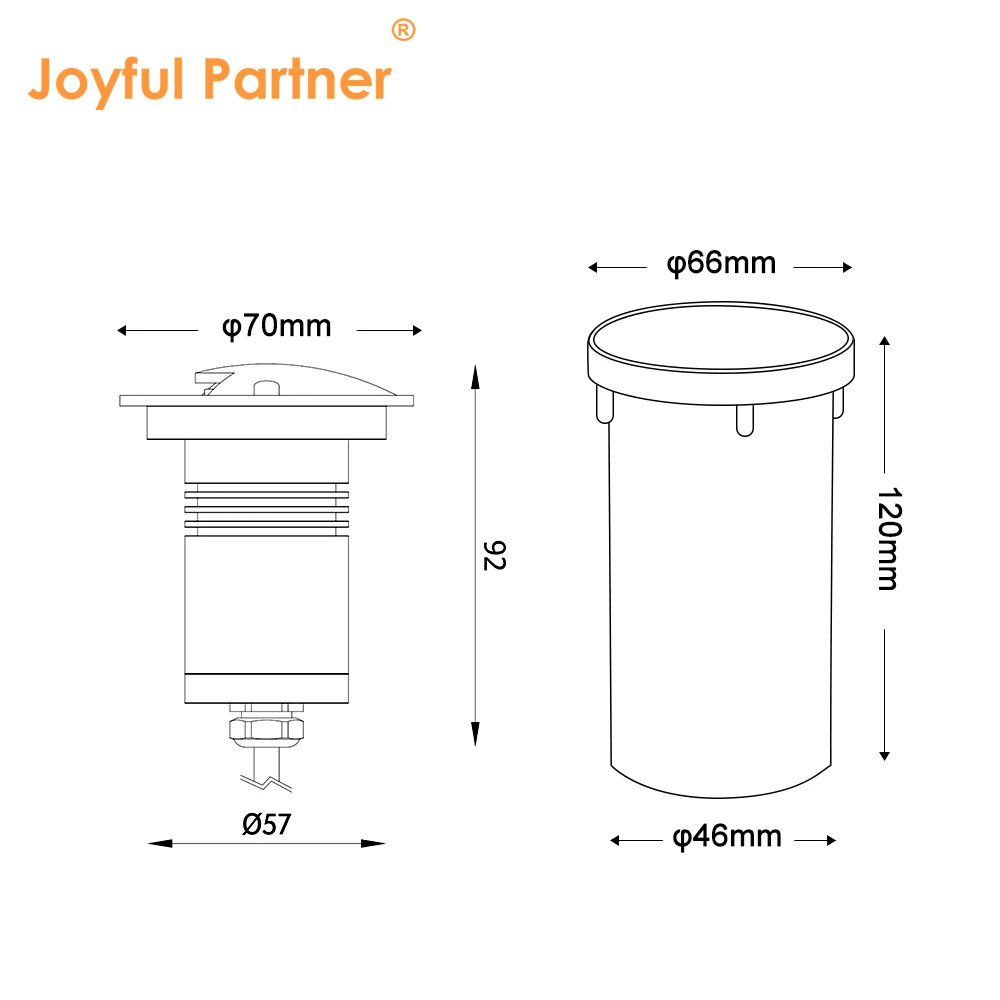

1E84311(Ø 70mm)
Wasserdichte Bewertung: IP67
Material: 304 oder 316 Edelstahl-Frontabdeckung
Modell: XE8431X Serie
Zertifizierung: IP67, RoHS, CE
Premium-seitlich emittierende LED-Bodenbeleuchtung, die für elegante architektonische Wege und Landschaftshervorhebung konzipiert ist.

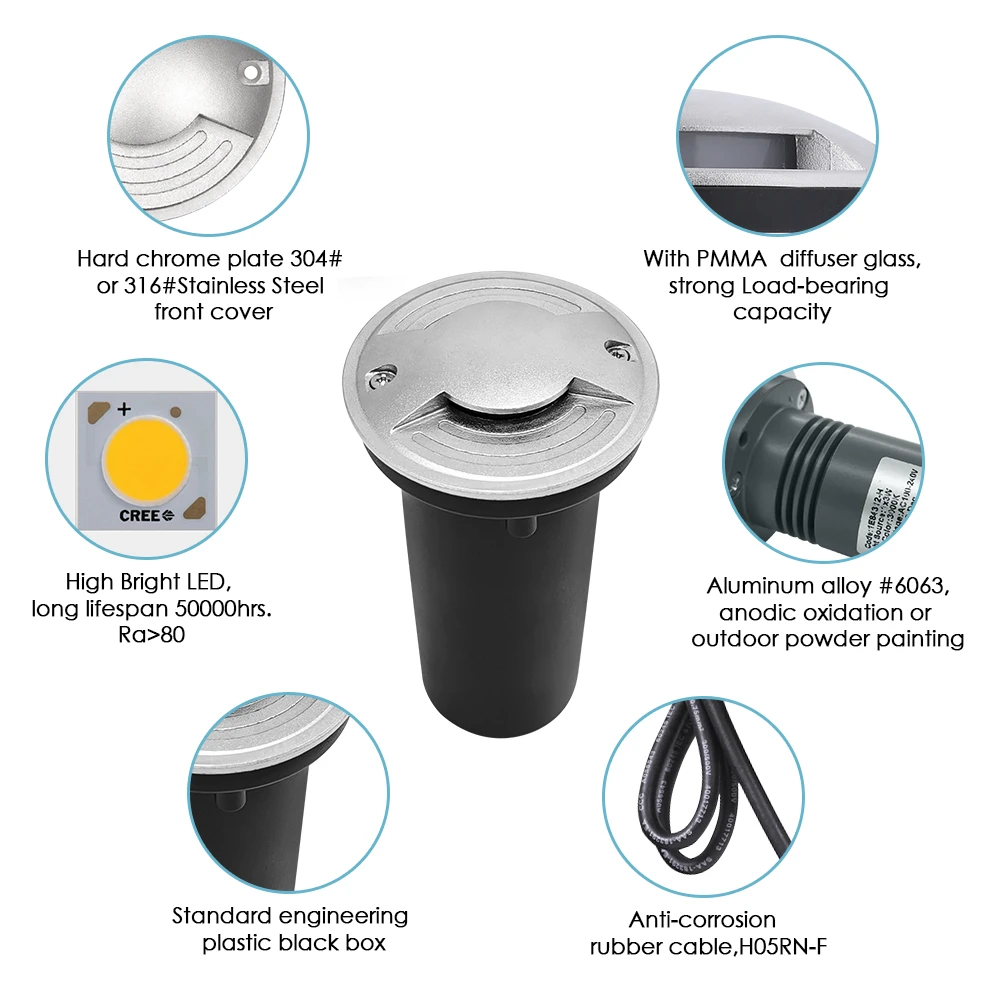

Verfügt über eine hochwertige 304- oder 316-Edelstahl-Frontabdeckung mit harter Chromoberfläche für maximale Haltbarkeit.

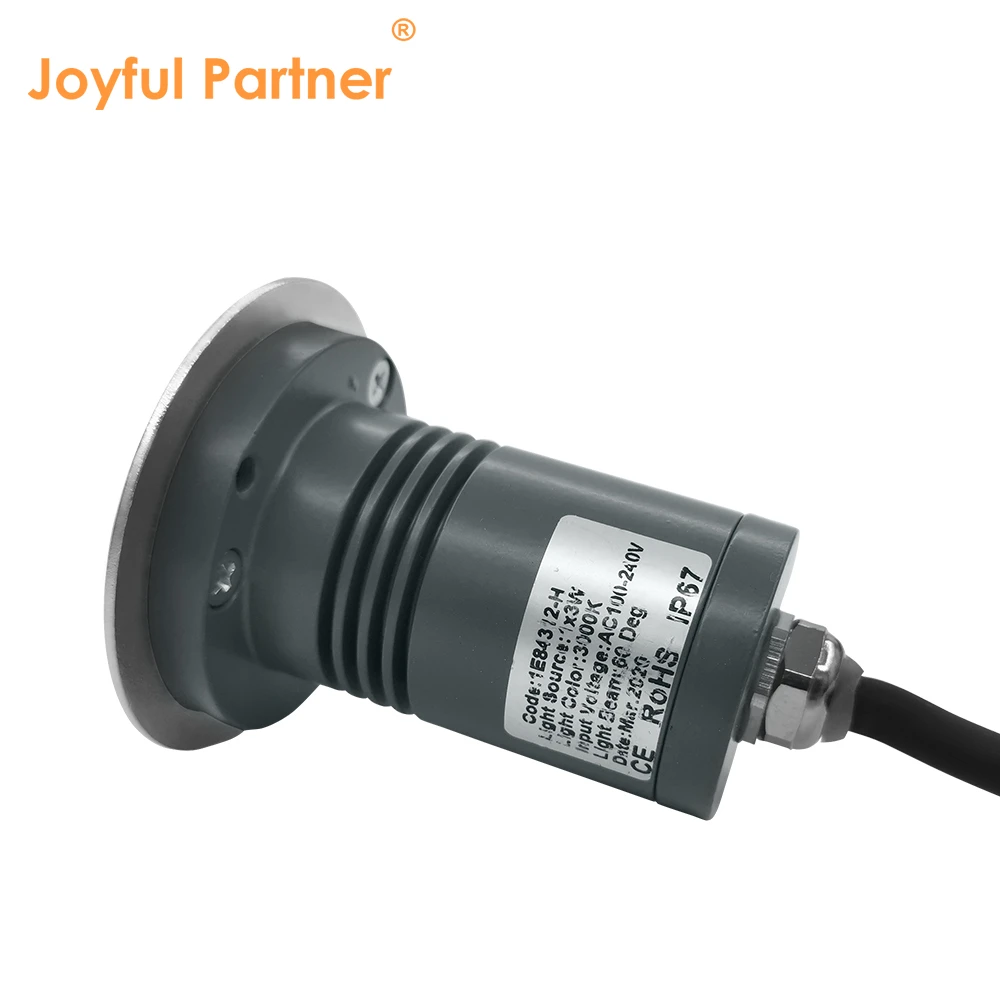

Gebaut mit einem robusten, dunkelgrauen, pulverbeschichteten Außengehäuse aus Aluminium, das ein optimales Wärmemanagement gewährleistet.
Ausgestattet mit einem fortschrittlichen PMMA-Diffusor und einer hocheffizienten optischen Linse für eine gleichmäßige Lichtverteilung.
Entwickelt für hohe Verkehrssicherheit mit einer IK10-Aufprallfestigkeit und einer Druckkapazität von >1500 kg.
Zuverlässiger IP67-Wasserdichtschutz wird durch formgeformte Silikondichtungen und integrierte ABS-Montagehüllen erreicht.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
1E84311(H)/2E84311(H)/4E84311(H) |
1x1W LED |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
10 |
|
1E84312(H)/2E84312(H)/4E84312(H) |
1x2W LED |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
10 |
|
1E84316/2E84316/4E84316 |
1x3W RGB3in1 LED |
30°/45°/60° |
3.1 |
DC12V/DC24V |
10 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
Hartverchromte Platte 304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
PMMA-Diffusor |
|
Glasdruckkapazität |
> 1500 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75 mm² L=0,5 m (Niederspannung) / H05RN-F 3x0,75 mm² L=0,5 m (für Einzelfarbe/hohe Spannung) / H05RN-F 4x0,75 mm² L=0,5 m (für RGB) |
|
Montagehülse |
ABS |
