1E82512(Ø 55mm)
Wasserdichte Bewertung: IP67
Material: 304 oder 316 Edelstahl-Frontabdeckung
Modell: XE8251X Serie
Zertifizierung: IP67, RoHS, CE
Professionelle seitlich emittierende Leuchtserien, die für dezente architektonische Weg- und Terrassenbeleuchtung konzipiert sind.

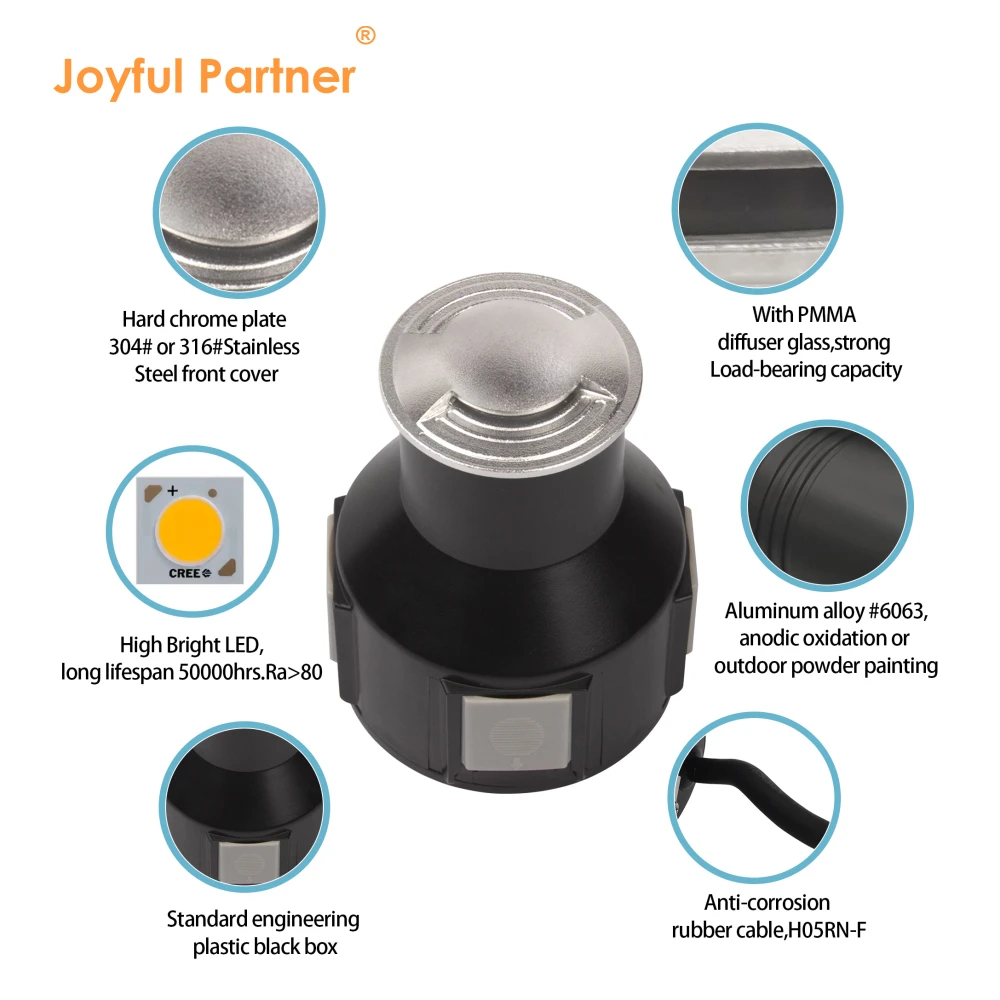

Verfügt über eine hochwertige 304- oder 316-Edelstahlabdeckung für hervorragende Korrosionsbeständigkeit und ästhetische Attraktivität.
Gefertigt mit robustem, außengängigem, pulverbeschichtetem Aluminiumgehäuse (T=60-80 μm) für optimales Wärmemanagement.
Ausgestattet mit einem Hochleistungs-PMMA-Diffusor und einer präzisen optischen Linse, die eine effiziente Lichtdurchlässigkeit (≥85 %) gewährleisten.
Entwickelt für stark frequentierte Umgebungen mit einer IK10-Aufprallbelastung und einer Druckkapazität von >1200 kg.
Zuverlässiger IP67-Wasserschutz wird durch das Formen von geformten Silikondichtungen und integrierten ABS-Montagehüllen gewährleistet.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
1E82511(H)/2E82511(H)/4E82511(H) |
1x1W LED |
8°/15°/30°/45°/60° |
1.2 |
DC12V/DC24V AC100-240V |
10 |
|
1E82512(H)/2E82512(H)/4E82512(H) |
1x2W LED |
8°/15°/30°/45°/60° |
2.6 |
DC12V/DC24V AC100-240V |
10 |
|
1E82516/2E82516/4E82516 |
1x3W RGB3in1 LED |
30°/45°/60° |
3.1 |
DC12V/DC24V |
10 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Wohnraum |
Außen dunkelgrau pulverbeschichtetes Aluminium T=60-80 μm Haftung ISO Klasse 1 / ASTM Klasse 4B |
|
Vorderseite |
Hartverchromte Platte 304# oder 316# Edelstahl |
|
Linse |
Optische Linse, Effizienz≥85 % |
|
Glas |
PMMA-Diffusor |
|
Glasdruckkapazität |
> 1200 kg |
|
Dichtung |
Formgeformte Silikondichtung |
|
Betriebstemperatur |
-20℃~40℃ |
|
Stromkabel |
H05RN-F 2x0,75 mm² L=0,5 m (Niederspannung) / H05RN-F 3x0,75 mm² L=0,5 m (für Einzelfarbe/hohe Spannung) / H05RN-F 4x0,75 mm² L=0,5 m (für RGB) |
|
Montagehülse |
ABS |
