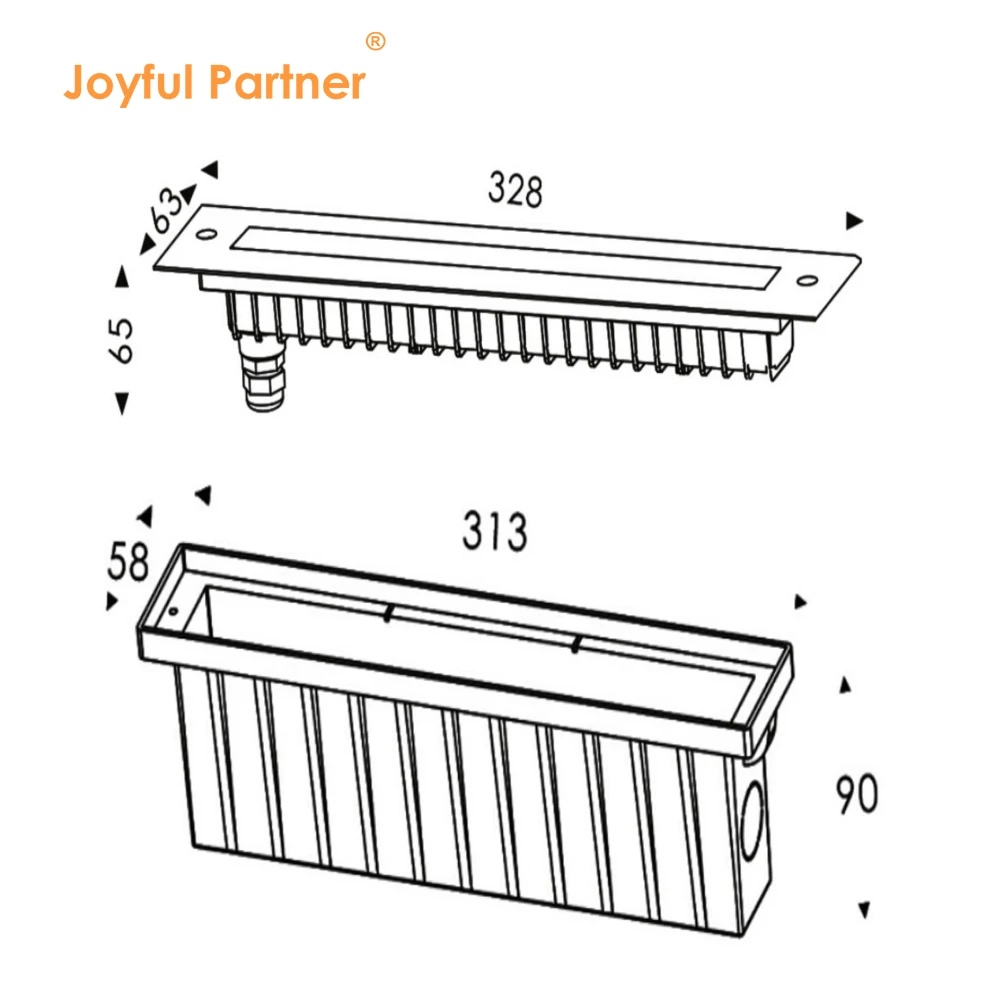

920461(L328*W63*H65mm)
Wasserdichte Bewertung: IP68
Material: Formgeformter 304 oder 316L Edelstahl
Modell: 92046X-Serie
Zertifizierung: IP68, RoHS, CE

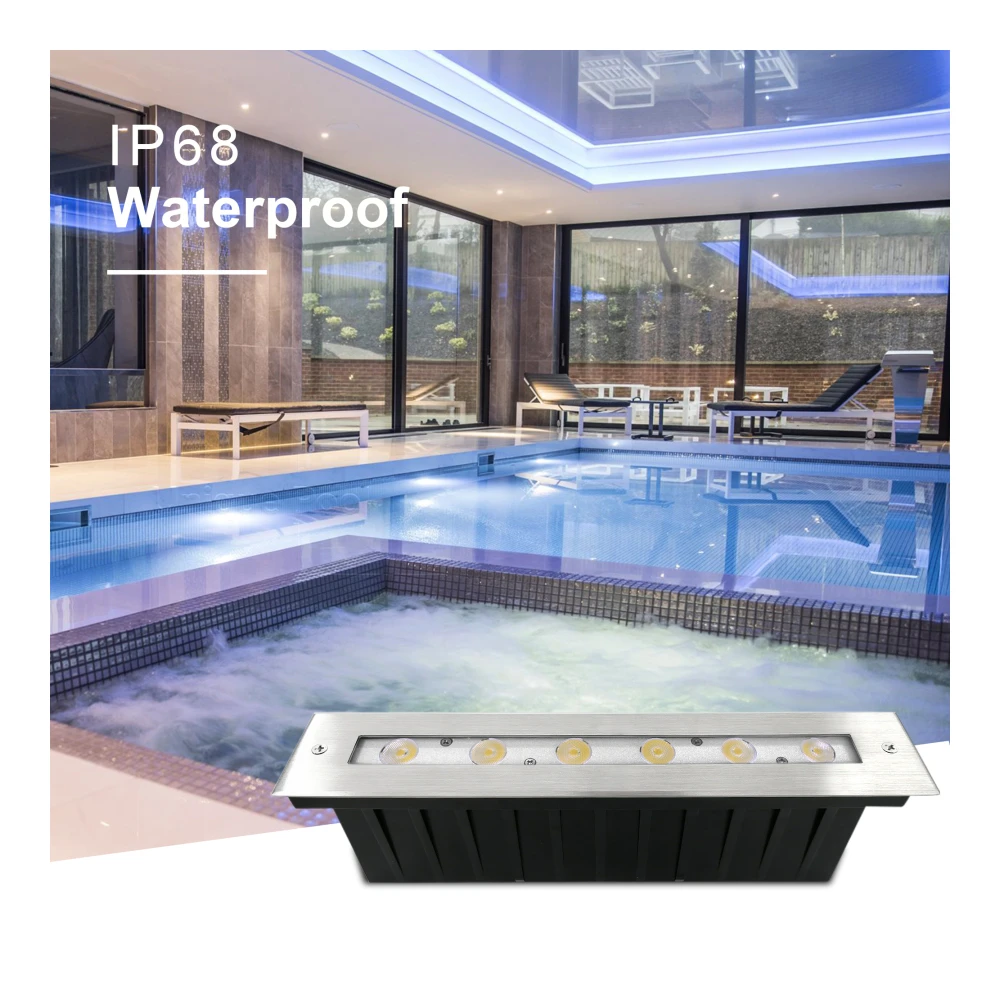

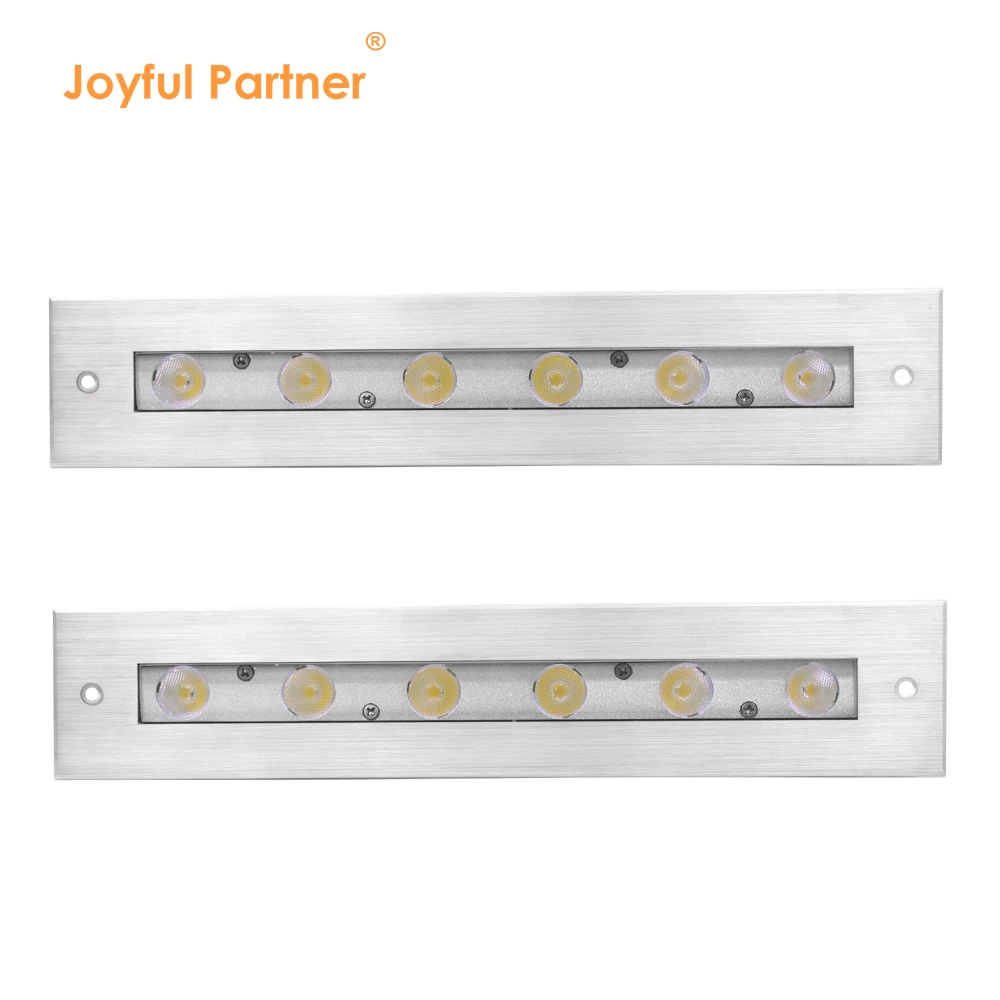

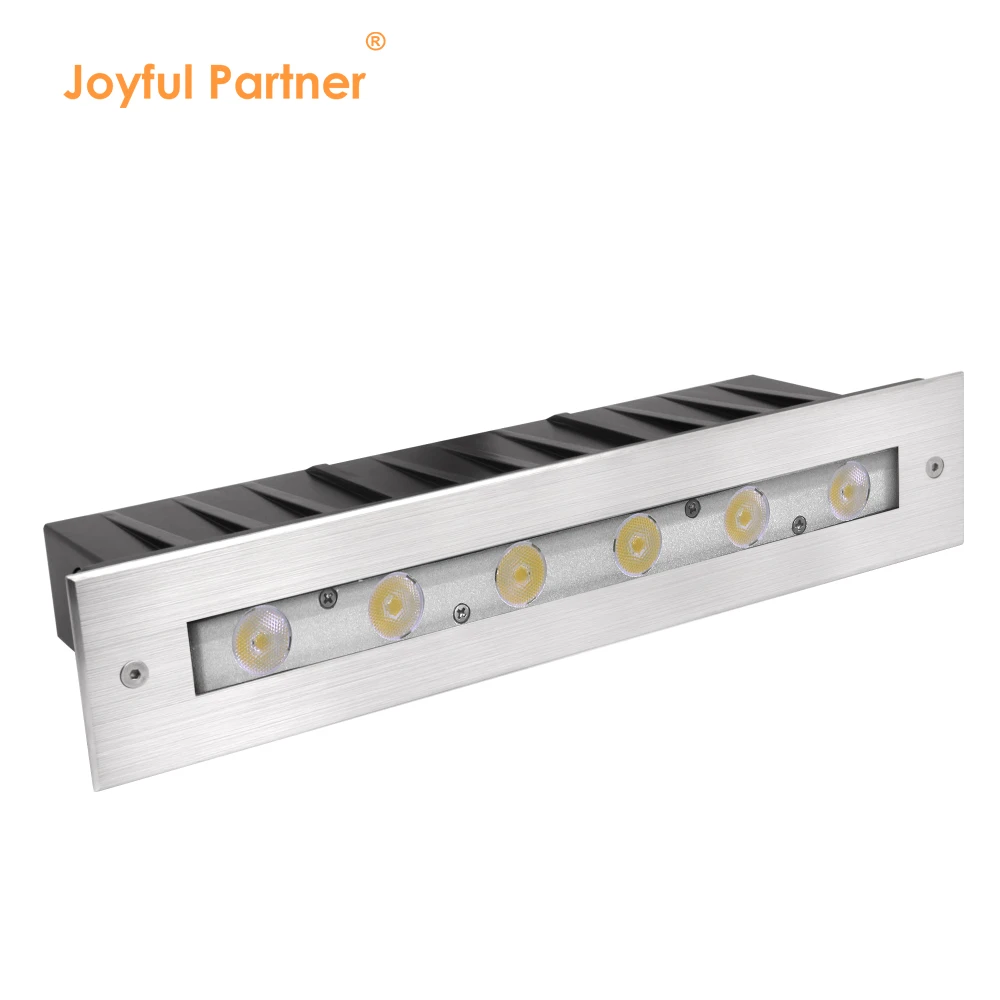

Professionelles, wandversenktes lineares Unterwasserlicht für hochwertige architektonische Pool- und Wasseranlagenbeleuchtung.

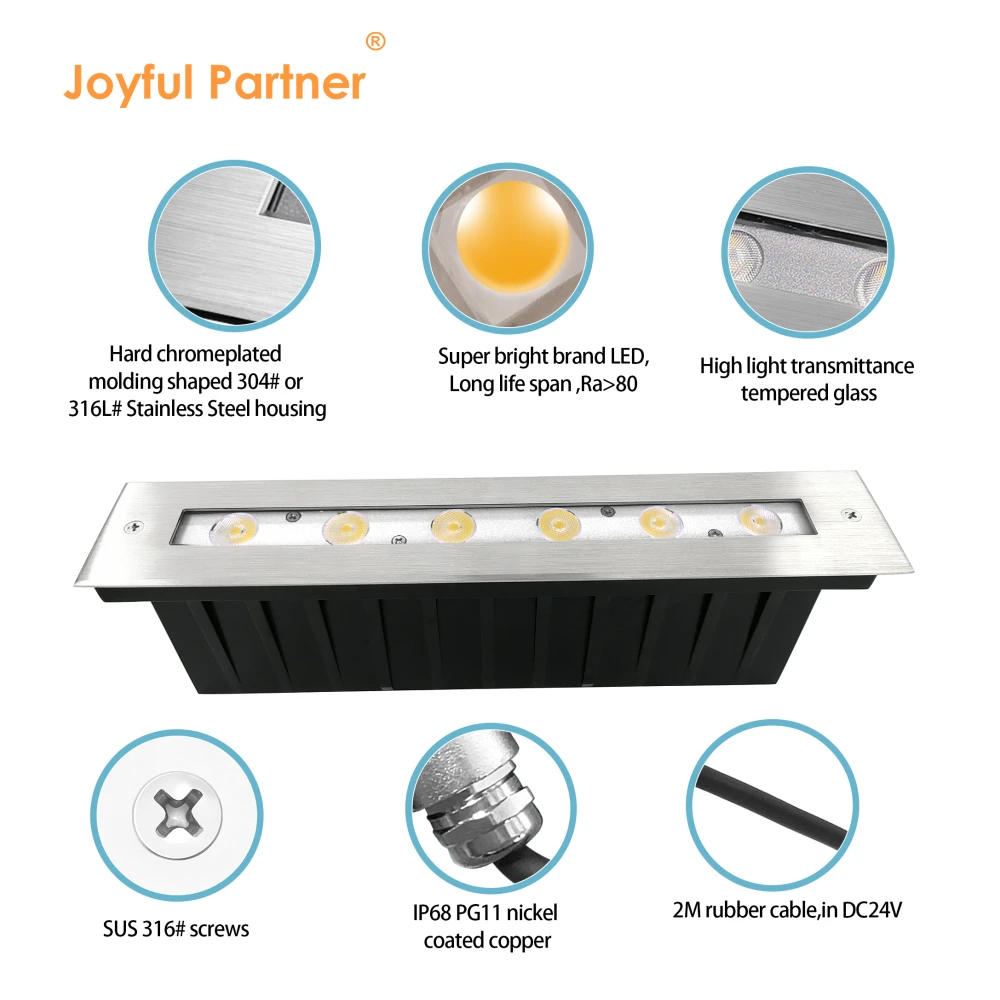

Gefertigt aus überlegenem 304- oder 316L-Edelstahl für maximalen Korrosionsschutz in untergetauchten Umgebungen.
Verfügt über 8 mm dickes stufengehärtetes Glas mit einer starken Tragfähigkeit von bis zu 1840 kg für strukturelle Sicherheit.
Bietet präzise Strahlsteuerung mit hocheffizienten optischen Objektiven (≥85 %), erhältlich in symmetrischen und asymmetrischen Versionen.
Ausgestattet mit IP68-Unterwasserschutz und langlebigen Silikondichtungen für einen zuverlässigen Betrieb bis zu 1,0 m Tiefe.
Leistungsstarke lineare Beleuchtung von 6W bis 18W, unterstützt einfarbige und dynamische RGB-3in1-Lichteffekte.
Modellspezifikationstabelle
|
Gegenstand Nr. |
Lichtquelle |
Linsenstrahlwinkel(°) |
Verbrauch (Watt) |
Eingangsspannung(V) |
Ich rate |
|
920461(AS) |
6*1W LED |
8°/15°/20°/30°/60° |
6,6W |
DC24V |
08 |
|
920462(AS) |
6*2W LED |
8°/15°/20°/30°/45°/60° |
12,5W |
DC24V |
08 |
|
920466(AS) |
6*3W RGB3in1 |
25°/30°/45°/60° |
18,2W |
DC24V |
08 |
Materialspezifikationstabelle
|
Gegenstand |
Beschreibung |
|
Frontcover & Housing |
Formgeformter 304 oder 316L Edelstahl |
|
Glas |
Stufengehärtetes Glas T=8 mm |
|
Linse |
Hochwertige optische Linse, Effizienz≥85 %. |
|
Kabeldrüse |
IP-68 PG-11 mit Kupfer- und Nickelbeschichtung |
|
MCPCB |
Ausgezeichnete Wärmeleitfähigkeit, Aluminium, Wärmeleitfähigkeitskoeffizient≥2,0 W/mk |
|
Ladekapazität |
Kraftfläche von ø10=660 kg, ø30=1840 kg |
|
Fahrer |
Konstanter Stromausgang. Einfarbige LED = 1-Stromkreis-Ausgang. RGB 3in1 LED = 3-Schaltkreis-Ausgang. |
|
Anwendungsumgebung |
Wassertemperatur zwischen -20°C ~ 40°C, weniger als 1,0 Meter Tiefe. |
|
Stromkabel |
H05RN-F 2x0,75mm² L=2m (für Einfarb) / H05RN-F 4x0,75mm² L=2m (für RGB) |
|
Montagehülse |
Kunststoff |
